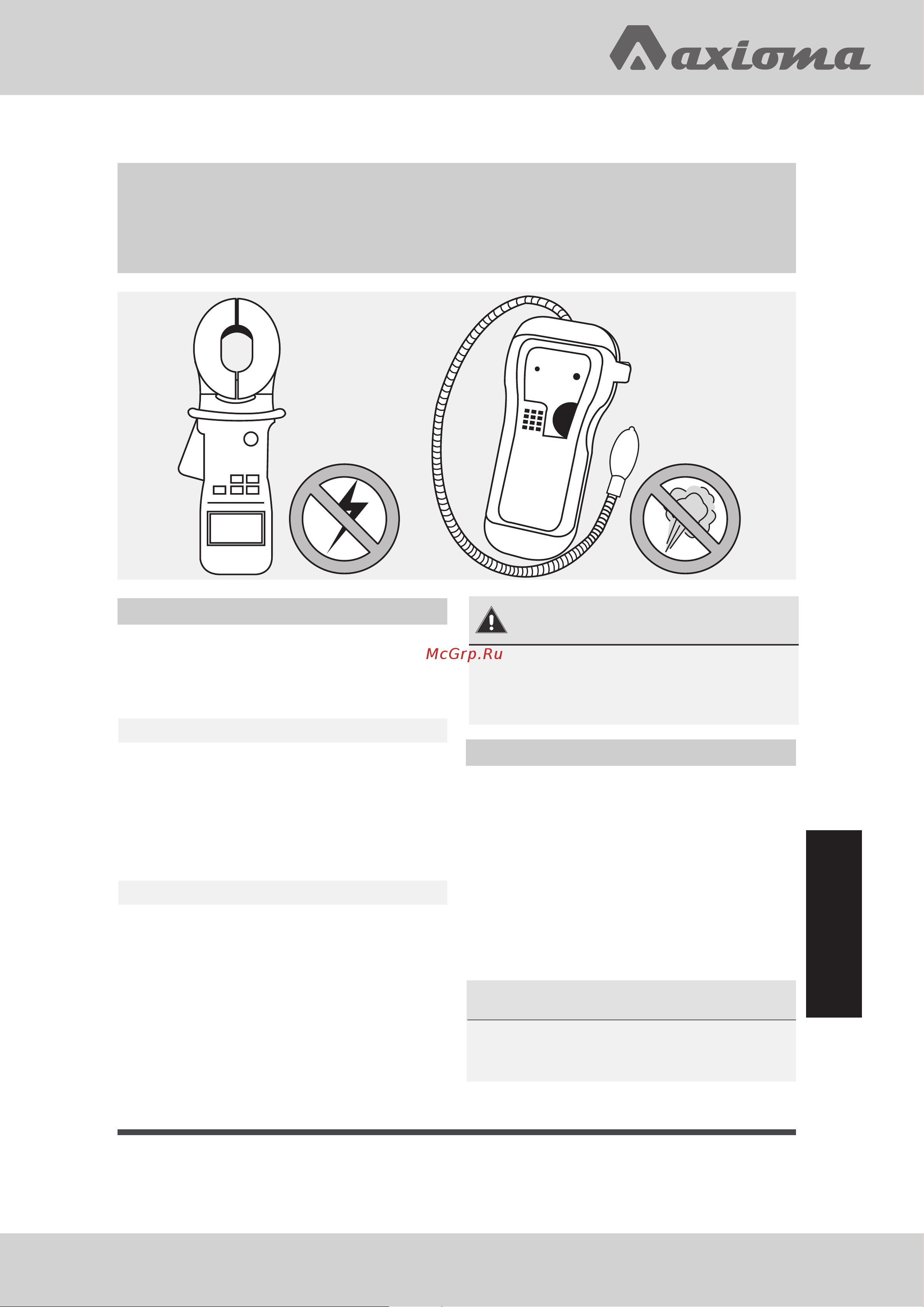

Страница 31
Имеется два различных способа проверки от-
сутствия утечки газа.
С помощью мыльного раствора
Мягкой кистью нанесите раствор мыла или
жидкого моющего средства на все соединения
трубопровода наружного и внутреннего бло-
ков. Наличие пузырьков указывает на утечку.
С помощью течеискателя
Инструкции по правильному использованию
течеискателя приведены в инструкции по экс-
плуатации прибора.
8
Проверка электро-
оборудования
и отсутствия утечек газа
ВО ВРЕМЯ ТЕСТОВОГО ЗАПУСКА
ДЕЙСТВИЯ ПОСЛЕ ПРОВЕРКИ ОТСУТСТВИЯ
УТЕЧЕК ГАЗА
После завершения проверки отсутствия
утечек во всех соединениях труб установите
на место крышку вентиля наружного блока.
Проверка электрооборудования
и отсутствия утечек газа
Проверка электробезопасности
После монтажа убедитесь в том, что электро-
проводка выполнена в соответствии с местны-
ми и государственными нормами и согласно
данной инструкции по монтажу.
ПЕРЕД ТЕСТОВЫМ ЗАПУСКОМ
Проверка заземления
Осмотрите цепи заземления и измерьте сопро-
тивление заземления соответствующим при-
бором. Сопротивление заземления не должно
превышать 4 Ом.
Примечание: В некоторых регионах США это
требование не является необходимым.
ОПАСНО! РИСК ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ
ЭЛЕКТРОПРОВОДКА ДОЛЖНА СООТВЕТ-
СТВОВАТЬ МЕСТНЫМ И ГОСУДАРСТВЕННЫМ
СТАНДАРТАМ И ДОЛЖНА ВЫПОЛНЯТЬСЯ
КВАЛИФИЦИРОВАННЫМ ЭЛЕКТРИКОМ.
Проверка отсутствия утечки газа
Проверка отсутствия утечки
Во время тестового запуска проведите тща-
тельную проверку отсутствия утечек с по-
мощью мультиметра и электрического зонда
или аналогичного прибора.
При обнаружении утечки немедленно выклю-
чите блок и обратитесь к квалифицированно-
му электрику для нахождения и устранения
причины утечки.
Примечание. В некоторых регионах США это
требование не является необходимым.
