Pioneer KFRI50MW/KORI50MW [41/48] Монтаж наружного блока
![Pioneer KFRI35MW/KORI35MW [41/48] Монтаж наружного блока](/views2/1847673/page41/bg29.png)

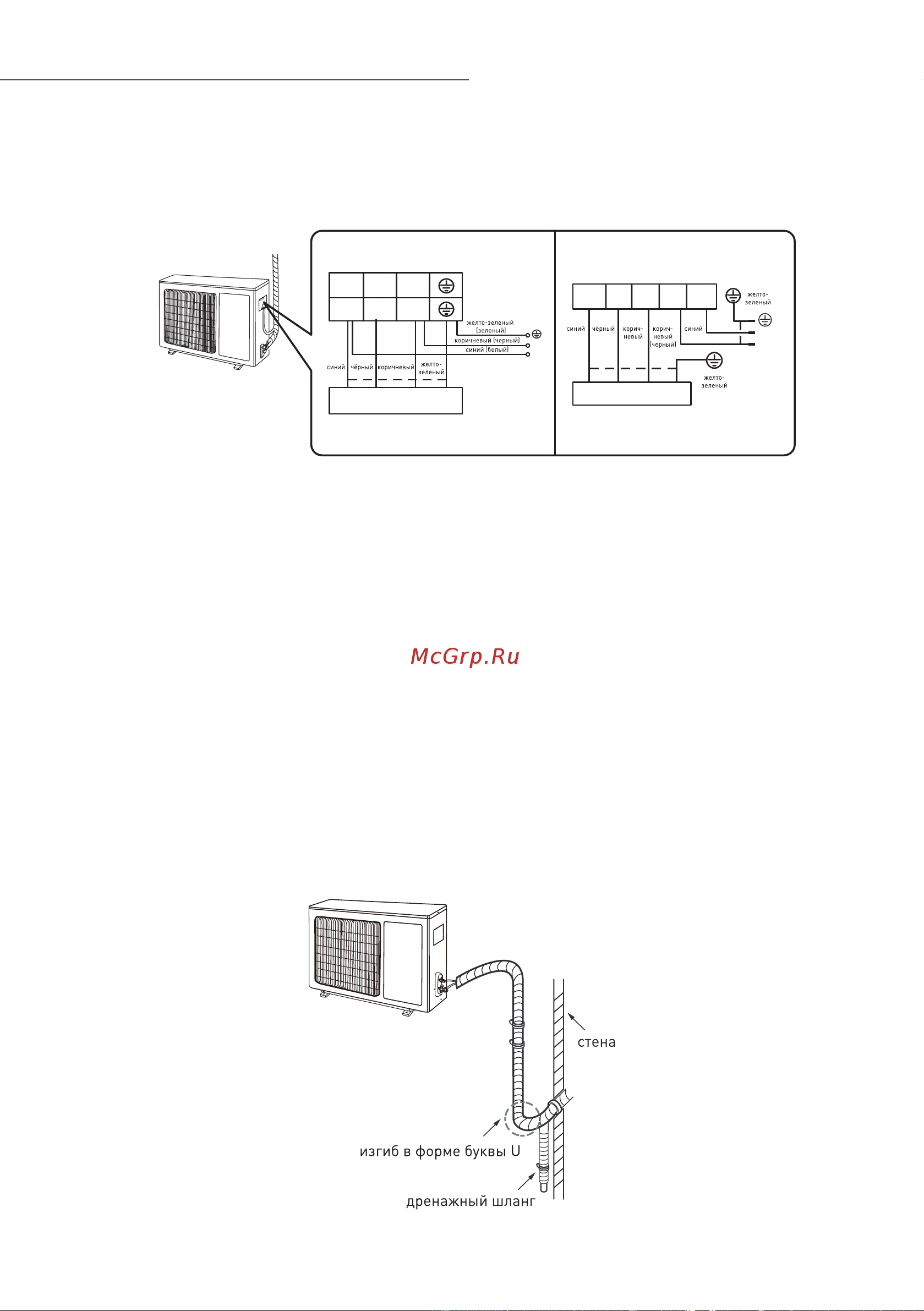

41
МОНТАЖ НАРУЖНОГО БЛОКА
Шаг пятый: подключите кабель электропитания.
1.Снимите скобу крепления; подключите провод питания и сигнальный провод управления (только для моде-
лей с тепловым насосом) к клемме электропроводки в соответствии с цветом; закрепите их винтами.
Шаг шестой: выполните изодяцию труб фреонопровода.
1.Трубы должны быть размещены вдоль стены, изолированы и, по возможности, помещены в короб.
Минимальный радиус изгиба трубы должен не менее 10 см.
2. Если наружный блок расположен выше отверстия в стене , необходимо создать изгиб трубы в форме буквы
U, перед вводом трубы в стену, чтобы предотвратить попадание дождевой воды в помещение.
2. Закрепите кабель питания и управления с помощью скобы крепления.
LN
2N(1)
N
L
POWER
2 L
L
N
NN(1)
POWER
24K：07、09、12、18K：
ПРИМЕЧАНИЕ:
• После зажимая винта крепления слегка потяните кабель питания, чтобы убедиться, надежно ли он
закреплен.
• Никогда не используйте отрезки кабеля питания для увеличения длины (кабель не должен состоять из
нескольких частей).
К внутреннему блоку
К внутреннему блоку
3
3
* Поскольку внутренние блоки серии Fortis полностью совместимы с наружными блоками 2MSHD*,
3MSHD* и 4MSHD* мульти-сплит кондиционеров Pioneer, -
.
