A-Dec 200 с верхней подачей инструментов [4/64] Установка кресла
![A-Dec 200 с верхней подачей инструментов [4/64] Установка кресла](/views2/1460280/page4/bg4.png)
Руководство по установке системы A-dec 200
4 86.0004.10 ред. E

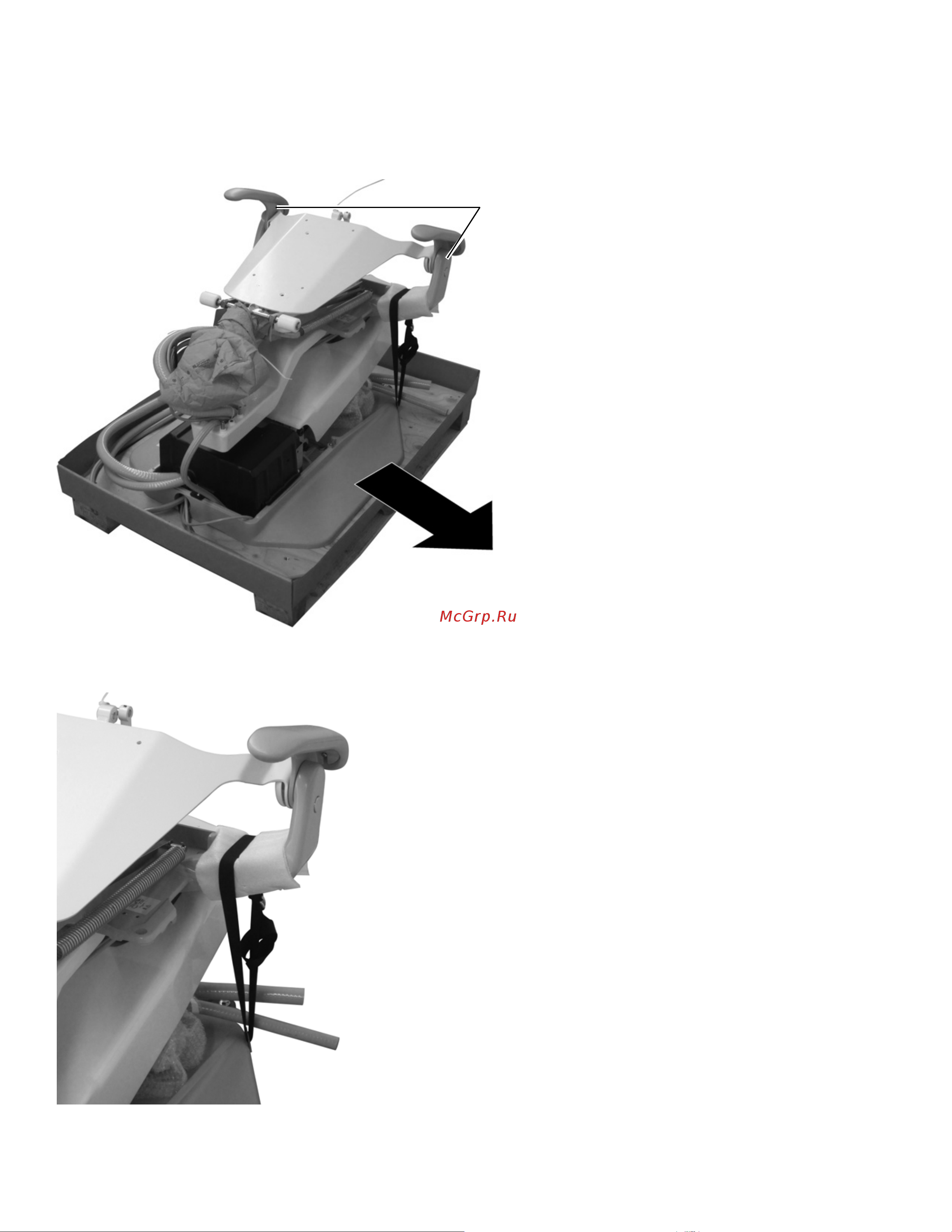

Установка кресла
Задача 1.
Задача 2.
1
Возьмитесь за подлокотники.
2
Сдвиньте кресло в исходное положение.
Удалите транспортировочную обвязку.
