Zanussi ZACU-24 H/ICE/FI/N1 Forte Integro [13/40] Работа с пультом дистанционного управления

Содержание

• Zanussi 1
• Инструкция 1
• Пользователя 1
• Zanussi 2
• Нлс 2
• Zanussi 3
• Назначение кондиционера 3
• Условия безопасной эксплуатации 3
• Zanussi 4
• Правила безопасной эксплуатации 4
• Рекомендации по экономии электроэнергии 4
• Zanussi 5
• Правила безопасной эксплуатации 5
• Система защиты 5
• Zanussi 6
• Панель индикации на внутреннем блоке 6
• Устройство кондиционера 6
• Zanussi 7
• Функции пульта дистанционного управления 7
• Zanussi 8
• Г auto low med high i 8
• Функции пульта дистанционного управления 8
• Zanussi 9
• Функции пульта дистанционного управления 9
• Zanussi 10
• Индикация на дисплее 10
• Zanussi 11
• Использование пульта дистанционного управления 11
• Zanussi 12
• Использование пульта дистанционного управления 12
• Zanussi 13
• Использование пульта дистанционного управления 13
• Работа с пультом дистанционного управления 13
• Zanussi 14
• Пример установок таймера 14
• Работа с пультом дистанционного управления 14
• Zanussi 15
• Аварийное управление кондиционером 15
• Пример установок таймера 15
• Zanussi 16
• Ми кт в 16
• Проводной пулы управления 16
• Zanussi 17
• Проводной пульт управления 17
• Zanussi 18
• Установка проводного пульта 18
• Zanussi 19
• Уход и обслуживание 19
• Zanussi 20
• Zanussi 21
• Инструкция по технике безопасности 21
• Zanussi 22
• Установка внутреннего блока 22
• Zanussi 23
• Установка внутреннего блока 23
• Zanussi 24
• Установка внутреннего блока 24
• Zanussi 25
• Подсоединение трубопроводов хладагента внутреннего блока 25
• Zanussi 26
• Подсоединение дренажной трубки 26
• Электропроводка 26
• Zanussi 27
• Установка внешнего блока 27
• Электропроводка 27
• Zanussi 28
• Подсоединение трубопроводов хладагента внешнего блока 28
• Установка внешнего блока 28
• Zanussi 29
• Подсоединение трубопроводов хладагента внешнего блока 29
• Zanussi 30
• Подсоединение трубопроводов хладагента внешнего блока 30
• Zanussi 31
• Подсоединение трубопроводов хладагента внешнего блока 31
• Технические характеристики 31
• Zanussi 32
• Сертификация 32
• Утилизация 32
• После проведения пусконаладочных работ 34
• Примечание 34
• Установлено что 34
• Форма протокола о приемке оборудования 34
• Форма протокола тестового запуска 35
• E mail easy_comfort easy_comfort ru адрес для писем 125493 г москва а я 310 адрес в интернет www easy comfort ru 36
• Внешний вид и комплектность изделия тщательно проверьте внешний вид изделия и его ком 36
• Гарантийный талон 36
• Дата покупки 36
• Дата пуска в эксплуатацию 36
• До 1 36
• Дополнительную информацию об этом и других издели 36
• Запрещается вносить в гарантийный талон какие либо 36
• Изменения а также стирать ли переписывать какие либо указанные в нем данные 36
• Модель серийный номер 36
• Настоящий документ не ограничивает определенные зако 36
• Ном права потребителей но дополняет и уточняет оговорен ные законом обязательства предполагающие соглашение сторон либо договор 36
• Общие правила установки подключения изделия установка подключение изделий допускается исклю 36
• Отличного качества 36
• Плектность все претензии по внешнему виду и комплектно сти изделия предъявляйте продавцу при покупке изделия 36
• Поздравляем вас с приобретением техники 36
• Правильное заполнение гарантийного талона внимательно ознакомьтесь с гарантийным талоном и про 36
• Следите чтобы он был правильно заполнен и имел штамп продавца при отсутствии штампа продавца и даты продажи либо кассового чека с датой продажи гарантийный срок изде лия исчисляется с даты производства изделия для кондици онеров сплит система бытовая обязательным также является указание даты пуска в эксплуатацию и штамп авторизованной организации производившей пуск в эксплуатацию 36
• Тел 8 800 500 07 75 по россии звонок бесплатный в будние дни с 36
• Чительно специалистами компаний авторизированных на продажу и или монтаж и гарантийное обслуживание соот ветствующего типа оборудования имеющих лицензию на данный вид работ кондиционеры сплит система бытовая продавец изготовитель не несет ответственности за недо статки изделия возникшие из за его неправильной установки подключения 36
• Штамп организации производившей пуск в эксплуатацию 36
• Штамп продавца 36
• Ях вы можете получить у продавца или по нашей информа ционной линии в г москве 36
• Zanussi 37
• Талон на гарантийное обслуживание 37
• Ipxo ip24 к с ц 40
• Www easy co mf о rt ru www zanussi ru 40

Похожие устройства

• Zanussi ZACU-36 H/ICE/FI/N1 Forte Integro Инструкция по эксплуатации
• Zanussi ZACU-48 H/ICE/FI/N1 Forte Integro Инструкция по эксплуатации
• Zanussi ZACU-60 H/ICE/FI/N1 Forte Integro Инструкция по эксплуатации
• AKG CBL410 PCC black Инструкция по эксплуатации
• Zanussi ZWQ61225CI Инструкция по эксплуатации
• Zanussi ZWY61025DI Инструкция по эксплуатации
• AKG CBL410 PCC white Инструкция по эксплуатации
• Zanussi ZWQ61226WI Инструкция по эксплуатации
• AKG C214 Инструкция по эксплуатации
• Zanussi ZWQ61226CI Инструкция по эксплуатации
• AKG C1000 S Инструкция по эксплуатации
• Zanussi ZWSR416S Инструкция по эксплуатации
• Zanussi ZWY61027CI Инструкция по эксплуатации
• Zanussi ZWSR417W Инструкция по эксплуатации
• Zanussi ZWY60827CI Инструкция по эксплуатации
• Zanussi ZWSR416W Инструкция по эксплуатации
• Zanussi ZWY60823CI Инструкция по эксплуатации
• AKG Drum Set Session I для ударной установки Инструкция по эксплуатации
• Zanussi ZWSR515W Инструкция по эксплуатации
• Zanussi ZWY61023CI Инструкция по эксплуатации

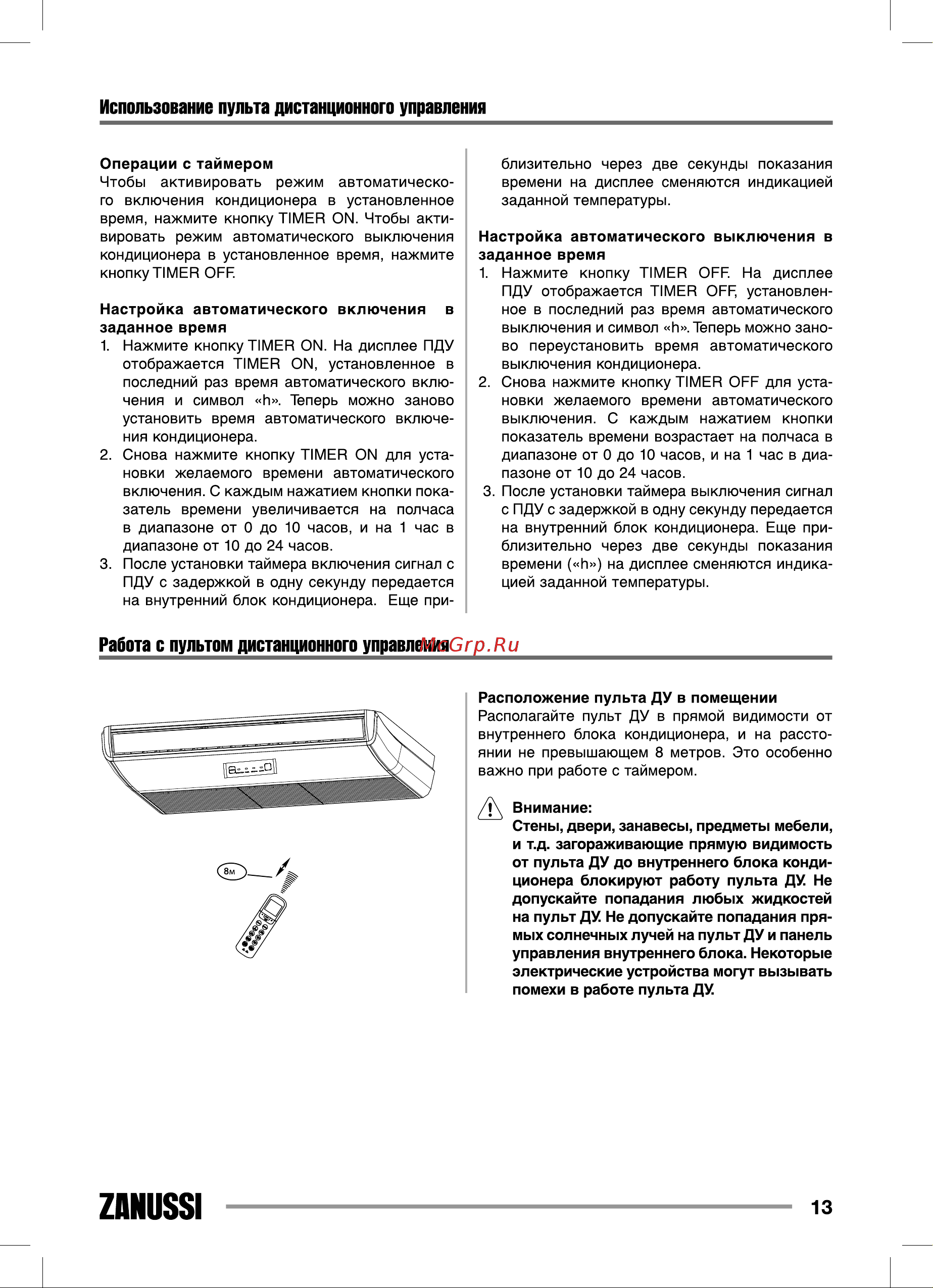

Использование пульта дистанционного управления Операции с таймером Чтобы активировать режим автоматическо го включения кондиционера в установленное время нажмите кнопку TIMER ON Чтобы акти вировать режим автоматического выключения кондиционера в установленное время нажмите кнопку TIMER OFF Настройка автоматического включения в заданное время 1 Нажмите кнопку TIMER ON На дисплее ПДУ отображается TIMER ON установленное в последний раз время автоматического вклю чения и символ h Теперь можно заново установить время автоматического включе ния кондиционера 2 Снова нажмите кнопку TIMER ON для уста новки желаемого времени автоматического включения С каждым нажатием кнопки пока затель времени увеличивается на полчаса в диапазоне от 0 до 10 часов и на 1 час в диапазоне от 10 до 24 часов 3 После установки таймера включения сигнал с ПДУ с задержкой в одну секунду передается на внутренний блок кондиционера Еще при близительно через две секунды показания времени на дисплее сменяются индикацией заданной температуры Настройка автоматического выключения в заданное время 1 Нажмите кнопку TIMER OFF На дисплее ПДУ отображается TIMER OFF установлен ное в последний раз время автоматического выключения и символ И Теперь можно зано во переустановить время автоматического выключения кондиционера 2 Снова нажмите кнопку TIMER OFF для уста новки желаемого времени автоматического выключения С каждым нажатием кнопки показатель времени возрастает на полчаса в диапазоне от 0 до 10 часов и на 1 час в диа пазоне от 10 до 24 часов 3 После установки таймера выключения сигнал с ПДУ с задержкой в одну секунду передается на внутренний блок кондиционера Еще при близительно через две секунды показания времени И на дисплее сменяются индика цией заданной температуры Работа с пультом дистанционного управления Расположение пульта ДУ в помещении Располагайте пульт ДУ в прямой видимости от внутреннего блока кондиционера и на рассто янии не превышающем 8 метров Это особенно важно при работе с таймером г Внимание Стены двери занавесы предметы мебели и т д загораживающие прямую видимость от пульта ДУ до внутреннего блока конди ционера блокируют работу пульта ДУ Не допускайте попадания любых жидкостей на пульт ДУ Не допускайте попадания пря мых солнечных лучей на пульт ДУ и панель управления внутреннего блока Некоторые электрические устройства могут вызывать помехи в работе пульта ДУ ZANUSSI 13
