12
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Предупреждение
• Устройство можно использовать только с источником питания 12 В постоянного тока с
отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением проводов и
монтажом.
• Не подключайте провод аккумулятора (желтый) и провод высокого напряжения (красный)
к корпусу автомобиля или проводу заземления (чëрный), чтобы не допустить короткое
замыкание.
• Изолируйте свободные провода виниловой лентой, чтобы не допустить короткое замыкание.
• После установки обязательно заземлите данное устройство на шасси автомобиля.
Внимание
• В целях безопасности работа по подключению проводов и монтажу должна
выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.
• Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь
к металлическим деталям устройства в процессе и на протяжении некоторого
времени после завершения эксплуатации устройства. Температура металлических
деталей, таких как радиатор охлаждения и кожух, существенно повышается.
• Не подключайте провода динамика
·
к корпусу автомобиля, проводу заземления
(ч
ë
рный) или параллельно.
• Подключите динамики с максимальной мощностью более 50 Вт. Если максимальная
мощность динамиков менее 50 Вт, измените значение параметра [AMP GAIN],
чтобы не повредить динамики. (
➜
8)
• Установите устройство под углом 30º или меньше.
• Если в электропроводке транспортного средства нет клеммы зажигания,
подключите провод высокого напряжения (красный) к клемме на блоке плавких
предохранителей, которая обеспечивает питание с напряжением 12 В постоянного
тока и которая включается и выключается ключом зажигания.
• После установки устройства, убедитесь в том, что все осветительные и электронные
приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются
корпуса автомобиля, после чего замените предохранитель на аналогичный новый.

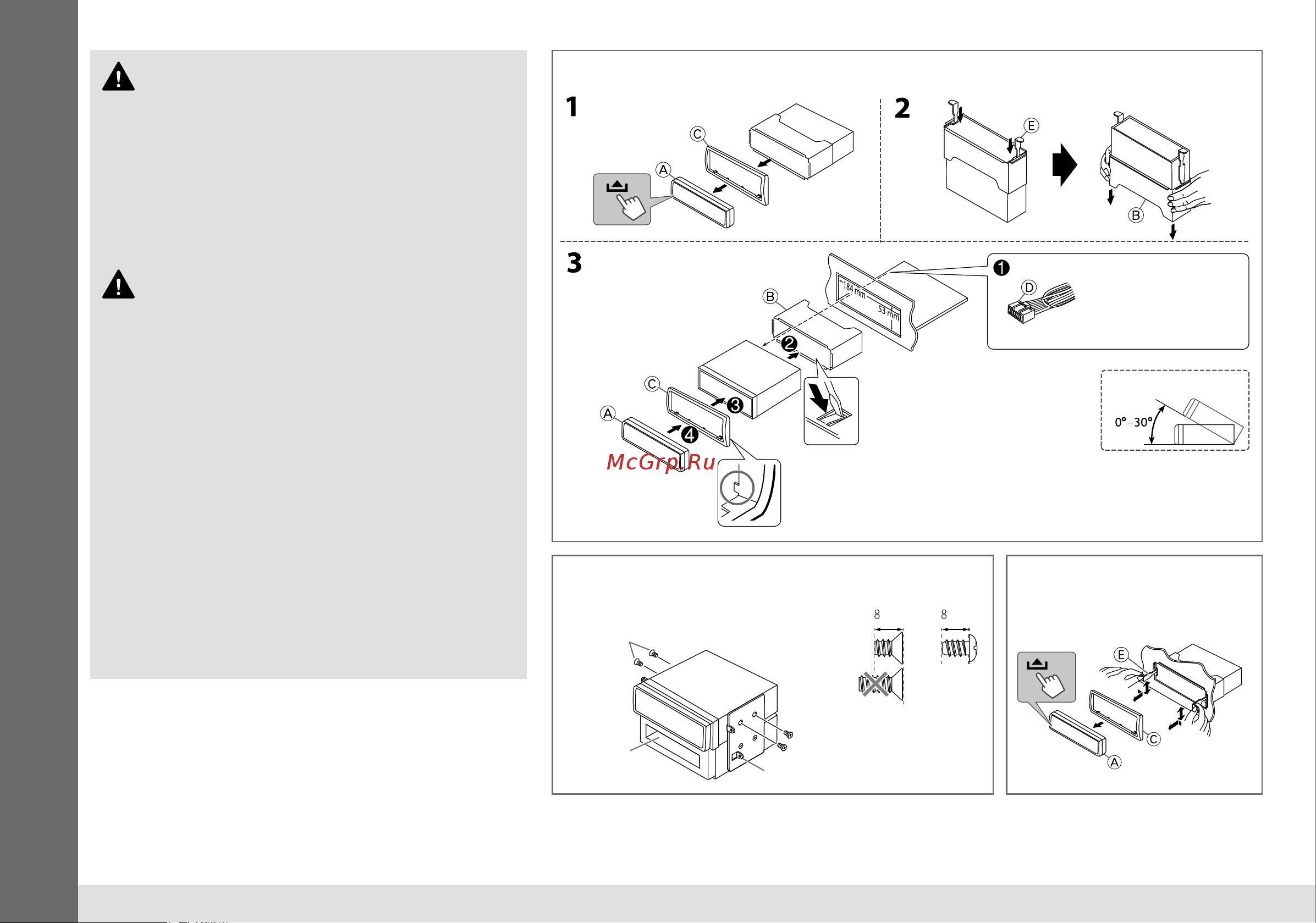

Стандартная процедура
1
Извлеките ключ из замка зажигания, затем отсоедините
клемму
·
автомобильного аккумулятора.
2 Правильно подключите провода.
См. раздел “Подключение проводов”.
(
➜
13)
3 Установите устройство в автомобиле.
См. раздел “Установка устройства (установка в
приборную панель)”.
4
Подключите клемму
·
автомобильного аккумулятора
.
5 Выполните сброс устройства.
(
➜
3)
Подключите
необходимые провода.
(
➜
13)
Порядок извлечения
устройства
Установка устройства (установка в приборную панель)
При установке без посадочного корпуса
Скоба (не входит в комплект поставки)
Отогните соответствующие
фиксаторы, предназначенные для
прочной установки корпуса.
Убедитесь, декоративная панель
направлена правильно.
Карман
Винты с плоской или полукруглой головкой
(не входит в комплект поставки)
M5 × 8 мм
мм
мм
RU_KD-R647[EE_EY].indd 12RU_KD-R647[EE_EY].indd 12 9/5/12 6:37:07 PM9/5/12 6:37:07 PM
