4 Alto TX15. Руководство пользователя
Подготовка к работе и коммутация
* Не входящие в комплект поставки элементы приобретаются дополнительно.

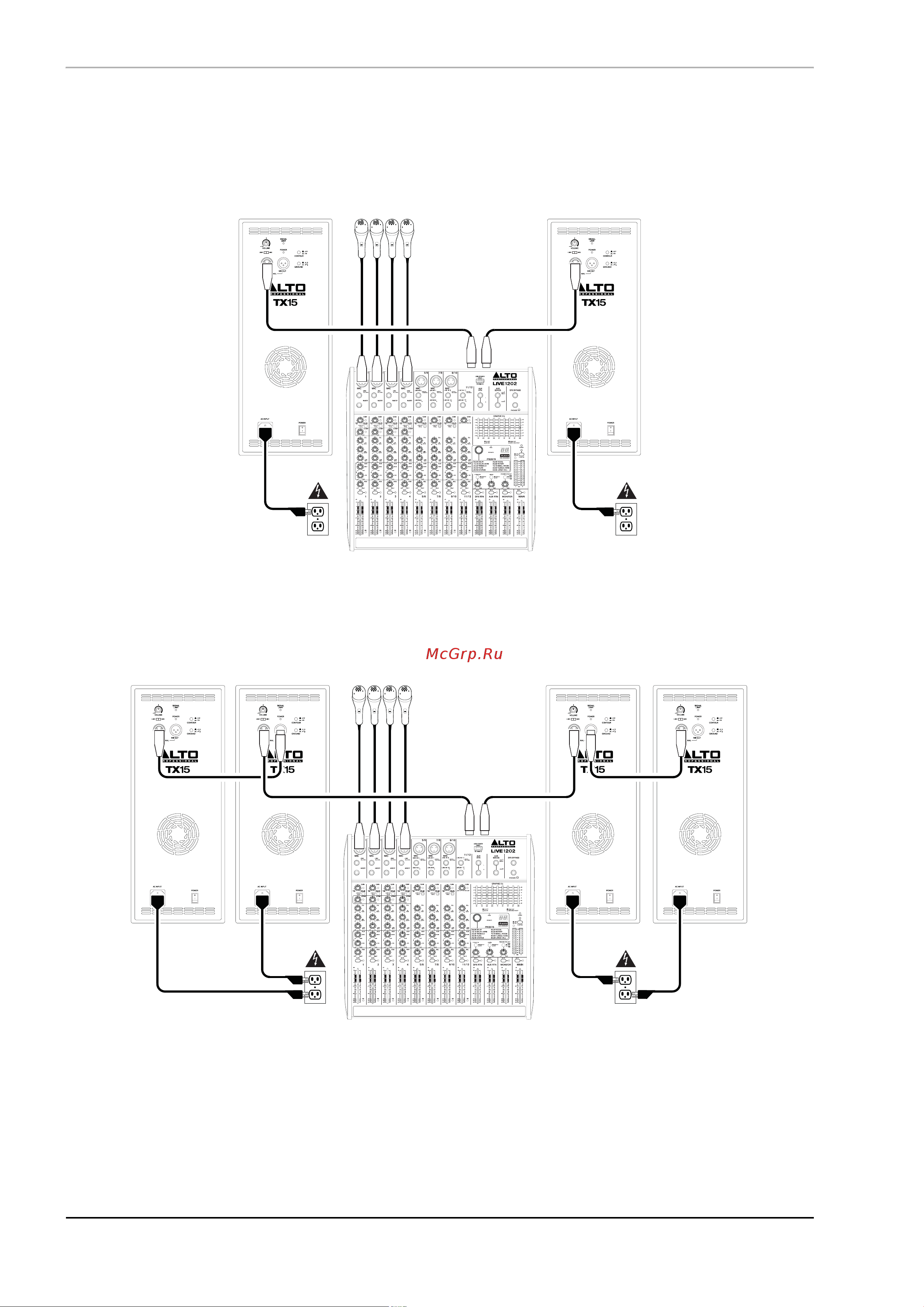

Пример A: 2 громкоговорителя
Подключите главные выходы микшера к входам колонок TX. Установите входные селекторы в положение LINE.
Пример B: 4 громкоговорителя
Подключите главные выходы микшера к входам колонок TX. Установите входные селекторы в положение LINE.
Выходы MIX OUT на основных колонках TX подключите к входам дополнительных колонок.
Микшер
Сеть
Сеть
Микрофоны
Главные выходы
микшера
Микшер
Сеть
Сеть
Микрофоны
Главные выходы
микшера
