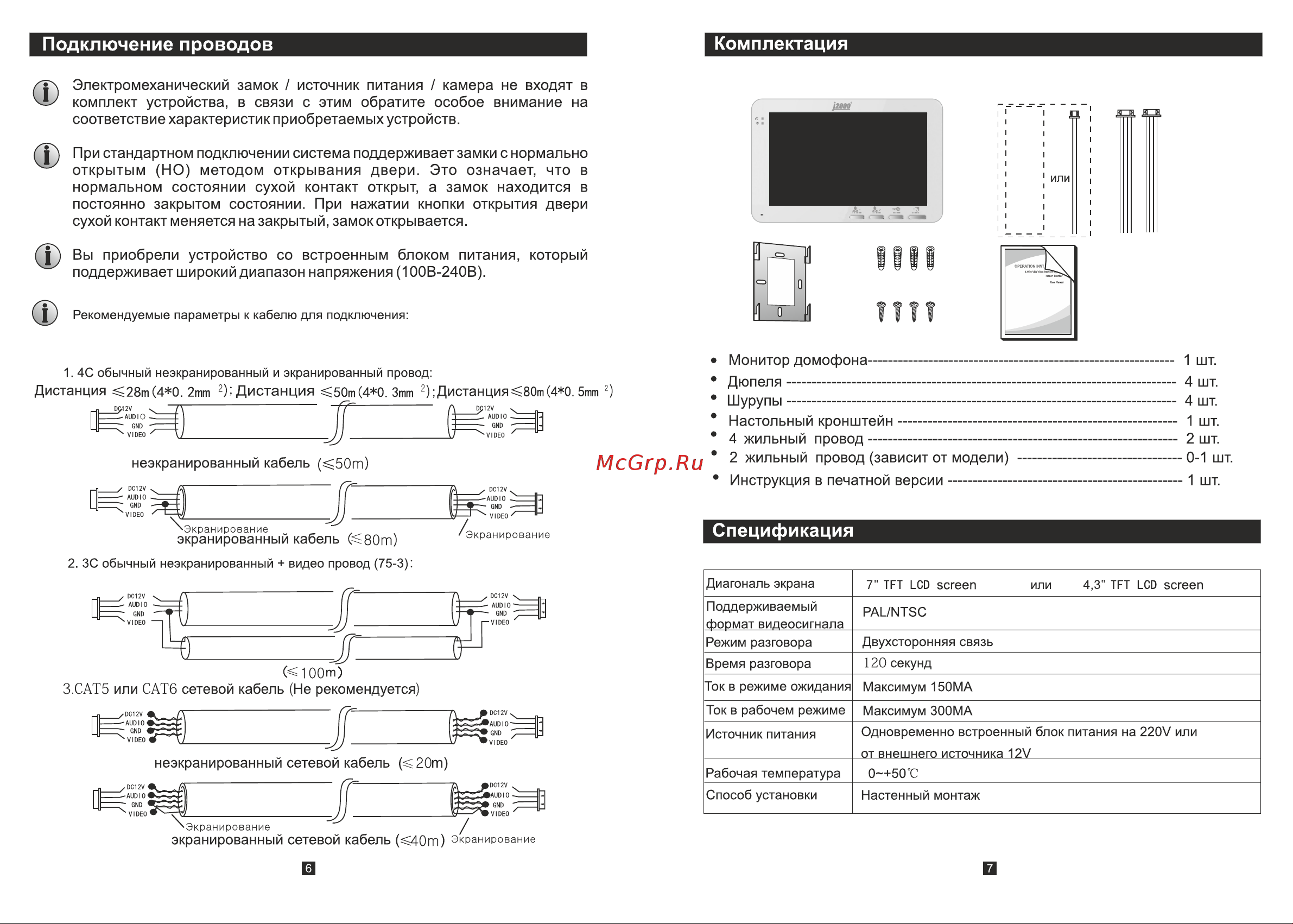

Комплектация Подключение проводов Ф Электромеханический замок источник питания камера не входят в комплект устройства в связи с этим обратите особое внимание на соответствие характеристик приобретаемых устройств При стандартном подключении система поддерживает зам кис нормально открытым НО методом открывания двери Это означает что в нормальном состоянии сухой контакт открыт а замок находится в постоянно закрытом состоянии При нажатии кнопки открытия двери сухой контакт меняется на закрытый за мок открывается д Вы приобрели устройство со встроенным блоком питания поддерживает широкий диапазон напряжения 100В 240В который Рекомендуемые параметры к кабелю для подключения Монитор домофона 1 шт Дюпеля 4шт Шурупы 4шт Настольныйкронштейн 1шт 4 жильный провод 2шт 2 жильный провод зависит от модели 0 1 шт неэкранированный кабель 50т Инструкция в печатной версии 1 шт 2______________________________ II ________________________V VIDEO экраанйроваанный кабель 80т экранирование Спецификация 2 ЗС обычный неэкранированный видео провод 75 3 З САТ5 или САТ6 сетевой кабель Не рекомендуется неэкранированный сетевой кабель б 20т Диагональ экрана 7 TFT LCD screen Поддерживаемый сЬоомат видеосигнала PAL NTSC Режим разговора Двухсторонняя связь Время разговора 120 секунд Ток в режиме ожидания Максимум 150МА Ток в рабочем режиме Максимум 300МА Источник питания Одновременно встроенный блок питания на 220V или от внешнего источника 12V Рабочая температура Способ установки экранированный сетевой кабель г 40т экранирование или 4 3 TFT LCD screen 0 50 С Настенный монтаж
