Pedrollo 4SR 4/06 F - PD [5/8] Стандартная установка

1

8

4

5

6

3

12

9

7

9

10

6

3

8

min. 1 м min. 50 см

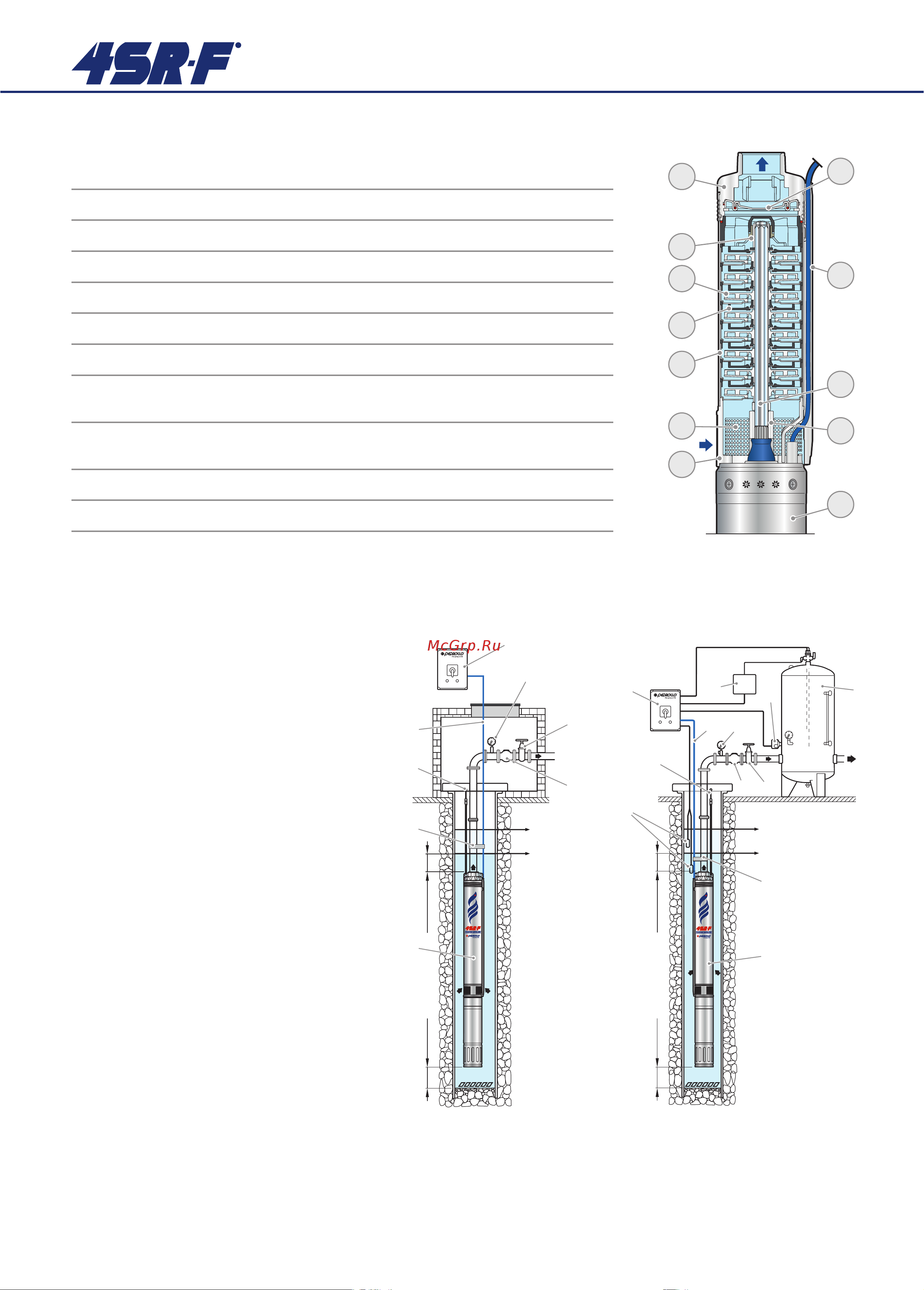

ПОЗ. КОМПОНЕНТ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ

Прецизионная литая нержавеющая сталь AISI 304 в комплекте с

отверстием для подачи с резьбой в соответствии с ISO 228/1

Нержавеющая сталь AISI 304

Нержавеющая сталь AISI 304, в соответствии со стандартами NEMA

Делрин

Норил FE1520PW

Нержавеющая сталь AISI 304

7 ВАЛ НАСОСА

8 ПОДШИПНИКИ НАСОСА

Специальный технополимерный корпус из нержавеющей стали AISI

316, покрытый оксидом хрома, устойчивый к воздействию песка

втул

ка вала

9 ПРИВОДНАЯ МУФТА

Нержавеющая сталь AISI 316L до 2,2 кВт;

нержавеющая сталь AISI 304 для более высоких мощностей

Нержавеющая сталь AISI 304

➠ Н асосы серии 4SR должны быть установлены в скважинах диаметром не менее 4 дюймов (100 мм). Насос должен быть опущен

в отверстие диаметром 2 м, например, в трубу подачи, на такую глубину (мин. 50 см и по крайней мере снизу), что он полностью

погружен во время работы, когда уровень воды в скважине может снизиться. Рекомендуется закрепить насос, прикрепив трос из

нержавеющей стали к точкам крепления, имеющимся на нагнетательном корпусе.

СТАНДАРТНАЯ УСТАНОВКА

СТАТИЧЕСКИЙ УРОВЕНЬ

ДИНАМИЧЕСКИЙ УРОВЕНЬ

1) Скважинный насос

7) Задвижка; для регулирования расхода

8) Силовой кабель

9) Пульт управления

10) Сосуд под давлением

11) Реле давления

12) Электроклапан / электрокомпрессор

1 НАГНЕТАТЕЛЬНЫЙ КОРПУС
