Усилители мощности Серии Xs

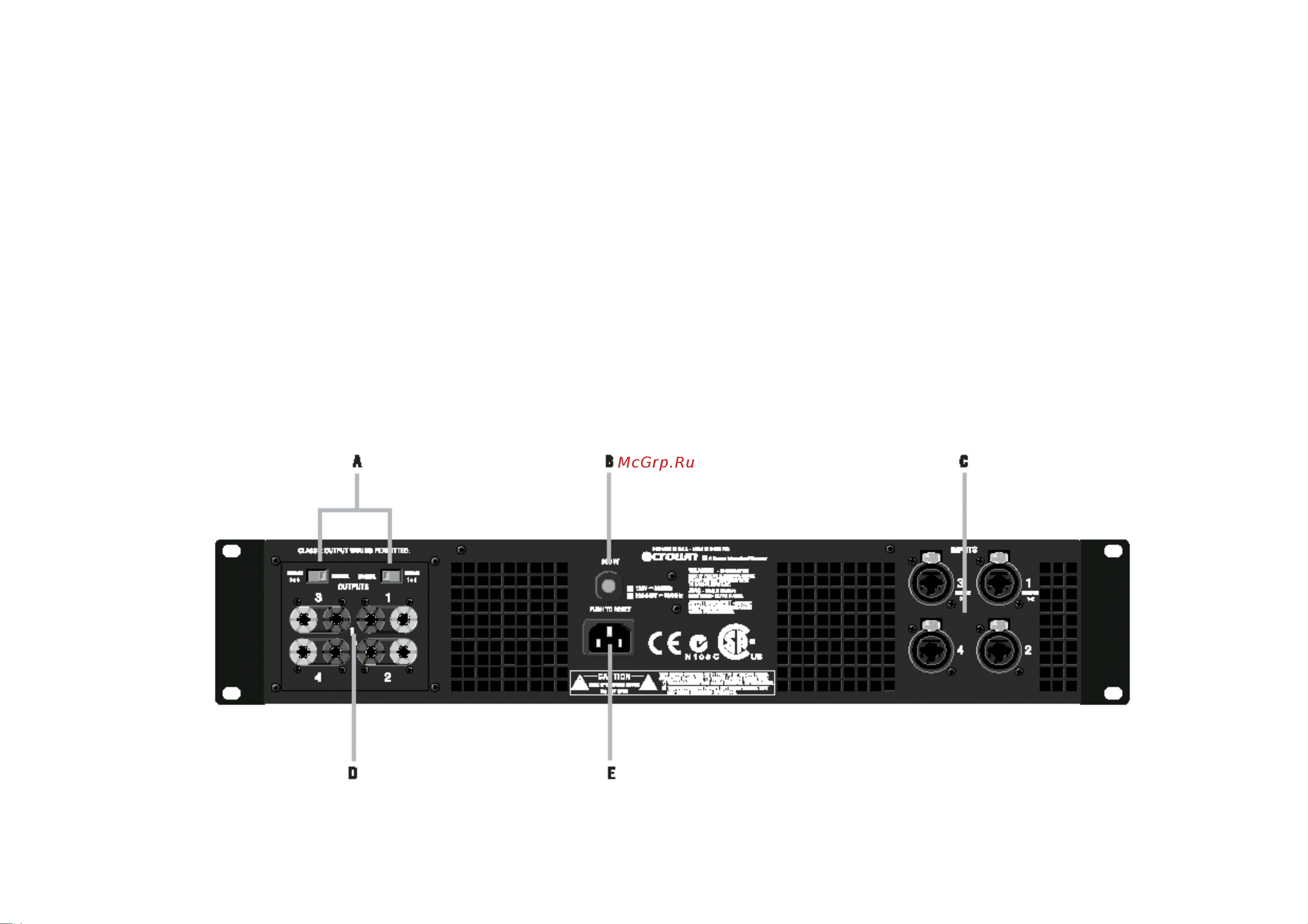

3.4 Регуляторы и разъемы задней панели (Xs4300)

А. Переключатель Normal / Bridge (Нормальный / Мосто-

вой)

Двух-позиционный переключатель для выбора между нор-

мальной (стерео) работой и мостовой - монофонической ра-

ботой.

B. Автоматический выключатель

Обеспечивает защиту от перегрузки.

C. Комбо разъемы входа XLR-1/4.

Один разъем на канала, разъем комбо на XLR-1/4 включает 3-

х контактный штепсельный разъем XLR и телефонный

разъем TRS 1/4.

D. 5-ти полосный разъемы выхода на винтовой клемме.

Одна пара на канал: подключение однополюсных вилок, лепе-

сткового вывода, оголенного провода. Примечание: Выхо-

ды на винтовых клеммах на Европейских моделях поступа-

ют с плавкими предохранителями. Верхняя и нижняя пози-

ции входа для этих разъемов должны быть таким образом

использованы для европейских моделей.

E. Разъем питания IEC
