DBX 215 [9/13] Описание задней панели

• Подключите эквалайзер к электросети

Подключите сетевой кабель к разъёму на задней панели эквалайзера.

Проведите сетевой шнур к удобно расположенной розетке, находящейся вдали

от аудиолиний. Устройство можно включать и выключать при помощи

выключателя, расположенного на задней панели, либо выключателя питания

основного оборудования (только на модели 231). Поскольку эквалайзеры серии

2 потребляют относительно небольшое количество энергии, их можно

постоянно держать включенными.

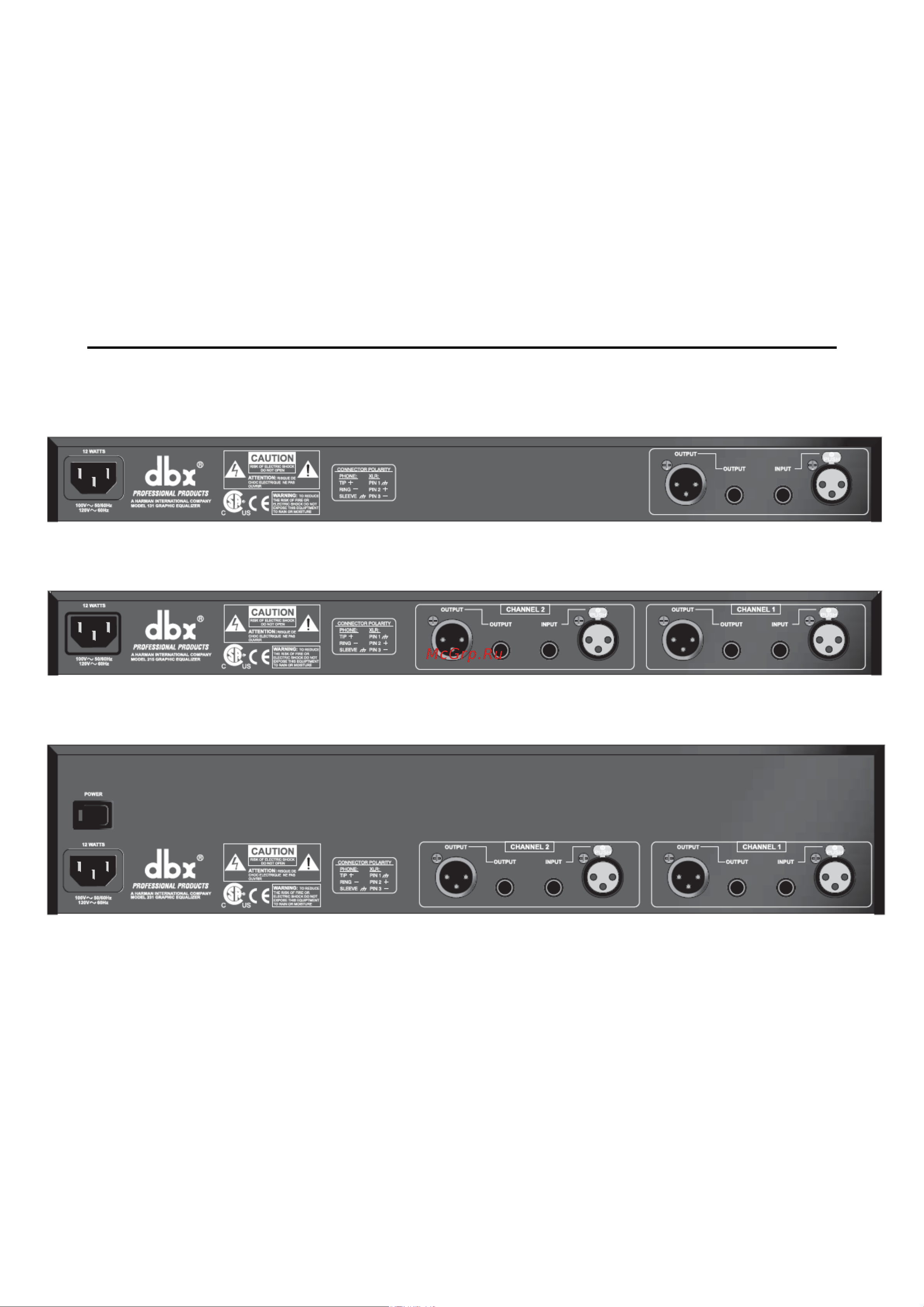

ОПИСАНИЕ ЗАДНЕЙ ПАНЕЛИ

Задние панели

131 – одноканальный 31-полосный графический эквалайзер

215 – двухканальный 15-полосный графический эквалайзер

231 – двухканальный 31-полосный графический эквалайзер

Переключатель питания (только модель 231): Включает и выключает питание

устройства. Разводку звука необходимо производить при переключателе,

находящемся в положении OFF.

Разъём кабеля питания: Подключает эквалайзер к электросети.

Выходные разъёмы: Для разводки выхода имеются три типа выходных разъёмов:

«папа» XLR и 1/4" стереоджек TRS.

Входные разъёмы: Для входных соединений предусмотрено два типа разъёмов:

фиксируемый «мама» XLR, и 1/4" стереоджек TRS. Максимальный уровень входного

сигнала, который может принять эквалайзер - +22dBu (опорный сигнал: 0.775 Vrms).
