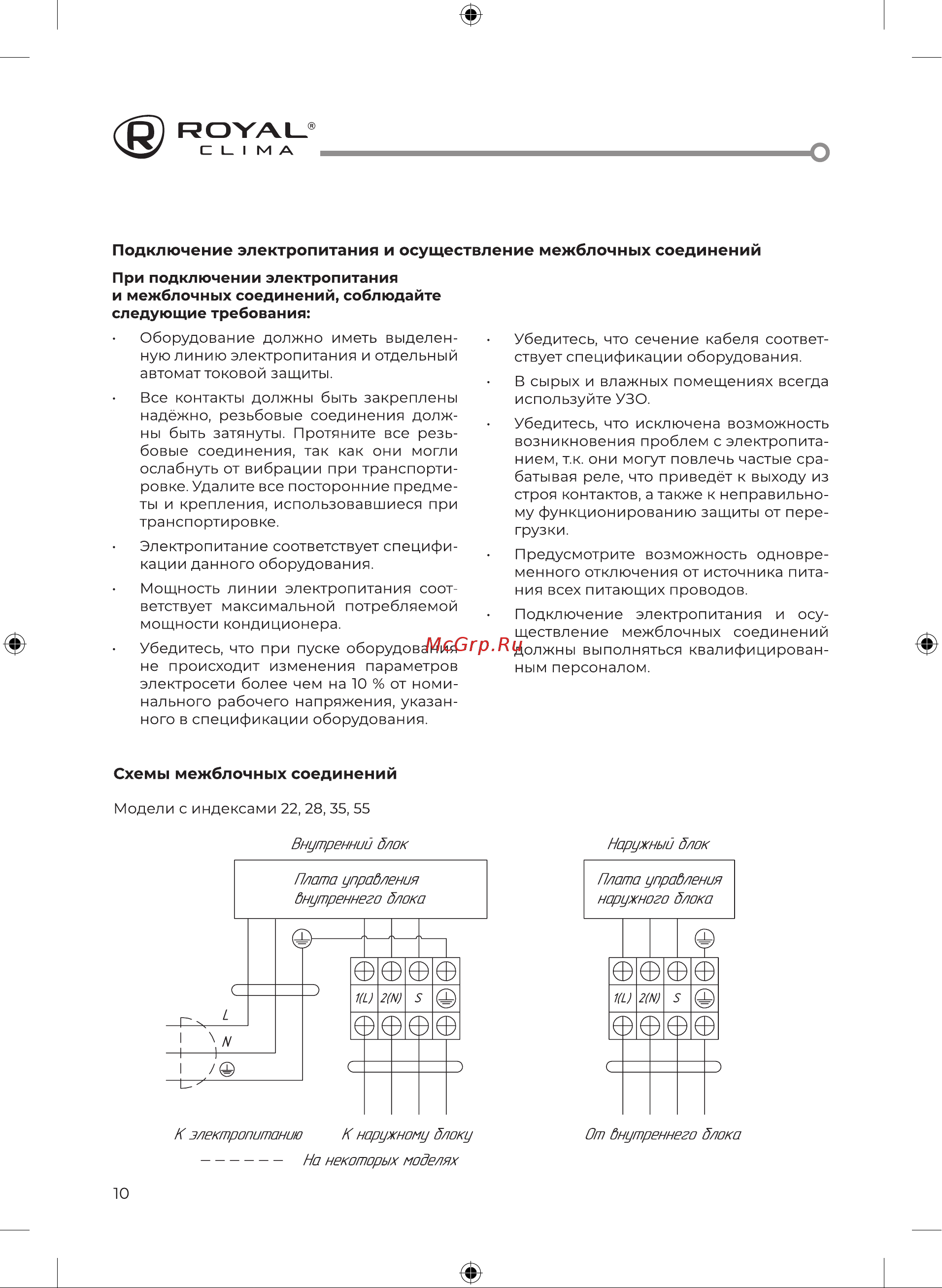

R OVAL О CLIMA Подключение электропитания и осуществление межблочных соединений При подключении электропитания и межблочных соединений соблюдайте следующие требования Оборудование должно иметь ную линию электропитания и автомат токовой защиты выделен отдельный Все контакты должны быть закреплены надёжно резьбовые соединения долж ны быть затянуты Протяните все резь бовые соединения так как они могли ослабнуть от вибрации при транспорти ровке Удалите все посторонние предме ты и крепления использовавшиеся при транспортировке Электропитание соответствует кации данного оборудования специфи Мощность линии электропитания соот ветствует максимальной потребляемой мощности кондиционера Убедитесь что при пуске оборудования не происходит изменения параметров электросети более чем на 10 от номи нального рабочего напряжения указан ного в спецификации оборудования Убедитесь что сечение кабеля ствует спецификации оборудования В сырых и влажных используйте УЗО помещениях Предусмотрите возможность одновре менного отключения от источника пита ния всех питающих проводов Подключение электропитания и осу ществление межблочных соединений должны выполняться квалифицирован ным персоналом Модели с индексами 22 28 35 55 К электропитанию К наружному блоку На некоторых моделях 10 всегда Убедитесь что исключена возможность возникновения проблем с электропита нием т к они могут повлечь частые сра батывая реле что приведёт к выходу из строя контактов а также к неправильно му функционированию защиты от пере грузки Схемы межблочных соединений Внутренний блок соответ Наружный Злак От йнутреннего блока
