МОНТАЖ
Подготовка к монтажу
При работах по монтажу не допускайте попадания воды (прочих жидкостей) на любую из частей светильника, либо провод
электропитания.
Не производите монтаж влажными руками.
Не подключайте изделие к поврежденной электропроводке.
1. Извлеките изделие из упаковки и проверьте на отсутствие механических повреждений.
Не приступайте к монтажу при обнаружении механических повреждений изделия!
Не допускайте детей к монтажу изделия.
2. Убедитесь в отсутствии напряжения в электросети.
бедитесь, что номинальное напряжение изделия соответствует напряжению электросети.

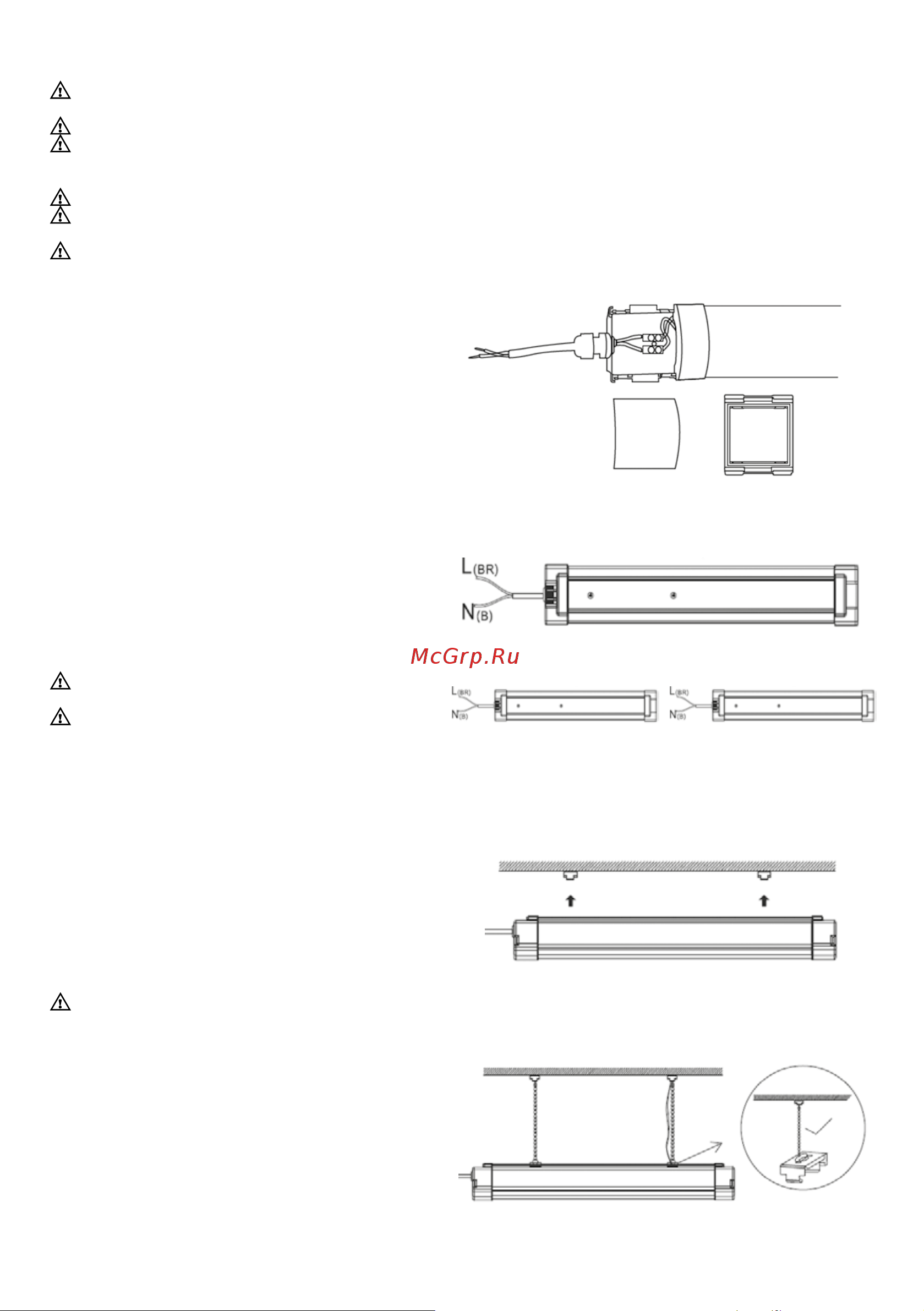

Рисунок 1
Рисунок 2
Рисунок 3
Рисунок 4
Рисунок 5
3
Подключение
1. Открутите винты и снимите крышку клеммного отсека,
расположенную на корпусе (см. рис. 1).
2. Открутите гайку резьбового сальника.
3. Пропустите кабель сквозь резьбовой сальник внутрь
светильника.
4. Подключите кабель согласно цветовой маркировке
проводников:
• L – фаза (коричневый провод);
• N – нейтраль (синий провод).
5. Затяните винты клеммной колодки.
6. Затяните гайку резьбового сальника.
7. Установите крышку на клеммный отсек и закрепите,
вкрутив винты.
Способы подключения
Светильники могут быть подключены следующими
способами:
1. Одиночное подключение (см. рис. 2)ц
2. Шлейфовое подключение – соединение нескольких
светильников между собой (только для арт. 607-009
и 607-010) (см. рис. 3).
Светильники мощностью 18 Вт (арт. 607-009) могут быть
соединены в линию до 24 штук.
Светильники мощностью 36 Вт (арт. 607-010) могут быть
соединены в линию до 12 штук.
Способы монтажа
Светильник монтируется двумя способами: накладным или
подвесным.
Накладной монтаж (рис. 4)
1. Разметьте и просверлите отверстия для крепления
монтажных скоб.
2. Установите в просверленные отверстия дюбели.
3. Закрепите скобы на поверхности монтажа саморезами.
4. Прикрепите светильник к установленным монтажным
скобам посредством нажатия с небольшим усилием.
Подвесной монтаж (рис. 5)
Для данного вида монтажа используйте комплект
подвесных крепежей марки REXANT (арт. 606-301).
1. Разметьте на потолке и просверлите отверстия для
крепления кронштейнов.
2. Установите в просверленные отверстия дюбели.
3. Закрепите кронштейны на потолке саморезами.
4. Пропустите стальной трос через отверстие в монтажной
скобе.
5. Установите на светильник монтажную скобу посредством
нажатия с небольшим усилием.
6. Пропустите стальной трос через отверстие в кронштейне.
7. Отрегулируйте длину троса, затем закрепите его при
помощи фиксатора троса.
8. Проверьте надежность соединения.
9. Повторите пункты 4-8 для остальных тросов.
