6 7

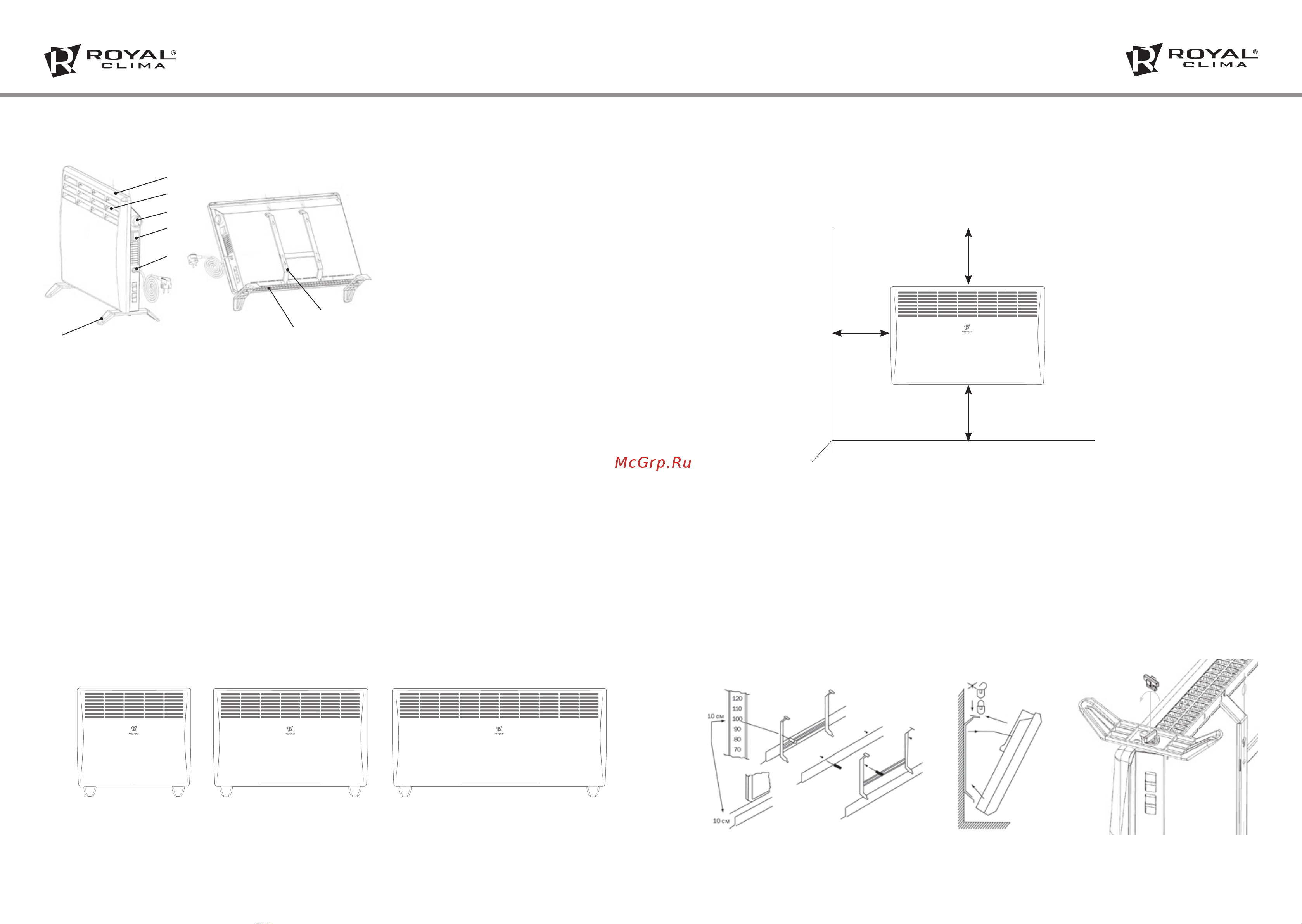

4. УСТРОЙСТВО
Рис. 2
Электрические конвекторы ROYAL Сlima
имеют разные значения максимальной
потребляемой мощности нагревательного
элемента, что влияет на размеры приборов.
Данное разделение по типоразмеру
позволяет органично сочетать конвекторы
Royal Сlima разной мощности в одном
помещении, а также подобрать наиболее
подходящий типоразмер, в зависимости
от предпочтений по производительности
и композиции в вашем интерьере.
В целях улучшения качества продукции
производитель оставляет за собой право
изменять комплектующие части изделия
для разных партий поставок, цветовую гамму
и внешний вид прибора
без предварительного уведомления,
что не нарушает правила, принятые
на территории страны производства/
транзита/реализации, стандарты качества
и нормы законодательства.
Индикаторы на дисплее конвектора могут
не совпадать с данным графическим
изображением в руководстве
по эксплуатации, это зависит от серии
выпуска прибора.
Рис. 3
Типоразмеры:
1. Корпус
2. Воздуховыпускная решетка
3. Ручка регулировки термостата
4. Кнопка включения/выключения
5. Электрический шнур с вилкой
6. Ножки / Опоры с колесиками
(в зависимости от комплектации)
7. Воздухозаборная решетка
8. Кронштейн для крепления к стене
(в зависимости от комплектации)
8
7
6
5
4
3
2
1
1000 Вт
1500 Вт
2000 Вт
830 мм595 мм460 мм
400 мм
5. УСТАНОВКА
Для организации правильной работы конвектора, необходимо соблюдать минимальные
расстояния до окружающих предметов при его установке. Это позволит организовать легкий
доступ воздуха к воздухозаборным решеткам прибора.
Рис. 4
Рис. 5 Рис. 6
100 мм
100 мм
100 мм
Сборка и монтаж прибора
1. Аккуратно извлеките конвектор из заводской упаковки. Сохраните картонную упаковку для её
дальнейшего использования в случае демонтажа конвектора для длительного хранения.
2. Закрепите прибор в вертикальном положении на стене с твердой основой
при помощи монтажного комплекта, или используйте комплект ножек для установки на
горизонтальной поверхности. Новый доработанный конструктив ножек позволяет крепить их
без саморезов и каких-либо дополнительных инструментов.
Установка на стену возможна только при наличии специального кронштейна.
Монтаж на ножкиМонтаж на стену
1
А
А
А
А
1
2
3
2
3
(4)
