Регулятор громкости
Регулятор громкости
[Пожалуйста, прочитайте инструкцию перед установкой этого продукта!]
[Пожалуйста, прочитайте инструкцию перед установкой этого продукта!]
Технические характеристики:
Модель
Т-15W
Электропитание
15 Вт
Режим управления
Трансформатор
Шаги регулировки
11
Монтаж
Поверхностный монтаж или утопленный монтаж
Аксессуары
Пара винт M4 X 25
Примечание: «F» обозначает переключение
Этапы установки:
1. Установите монтажную коробку в нужном месте и проведите провод
аудио сигнала к нижней части коробки.
2. Поверните ручку регулировки громкости в минимальное положение и
подключите провод на задней панели блока регулировки громкости.
Убедитесь в надежности соединения.
3. Снимите каркас и закрепите винт.
4. Поставьте каркас обратно, чтобы завершить установку.

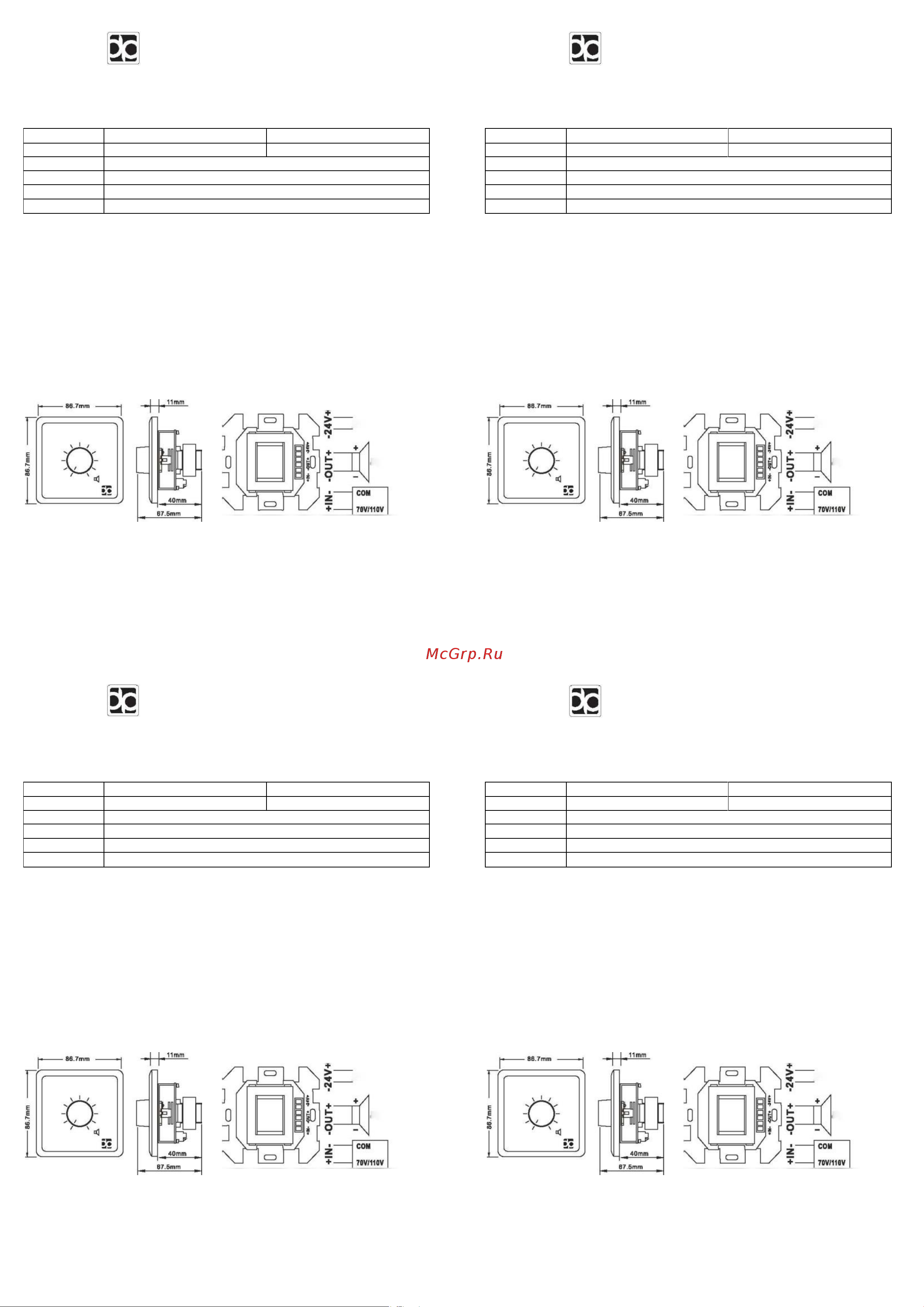

Габаритные размеры: Схема подключения:
24 В DC
Громкоговоритель
Примечани я:
Для соединения подходит кабель типа IV или HIV. Диаметр составляет
0,8–1,4 мм, площадь поперечного сечения составляет 0,5–1,5 мм
2
.
Входной сигнал поступает от IN+> IN-. Буква «F» обозначает функцию
реле с клеммой 24 В постоянного тока. Когда на вход поступает питание
24 В постоянного тока, сигнал поступает непосредственно на
громкоговорители и не контролируется регулятором громкости.
Технические характеристики:
Модель
Т-15W
Т-30W
Электропитание
15 Вт
30 Вт
Режим управления
Трансформатор
Шаги регулировки
11
Монтаж
Поверхностный монтаж или утопленный монтаж
Аксессуары
Пара винт M4 X 25
Примечание: «F» обозначает переключение
Этапы установки:
1. Установите монтажную коробку в нужном месте и проведите провод
аудио сигнала к нижней части коробки.
2. Поверните ручку регулировки громкости в минимальное положение и
подключите провод на задней панели блока регулировки громкости.
Убедитесь в надежности соединения.
3. Снимите каркас и закрепите винт.
4. Поставьте каркас обратно, чтобы завершить установку.
Габаритные размеры: Схема подключения:
24 В DC
Громкоговоритель
Примечани я:
Для соединения подходит кабель типа IV или HIV. Диаметр составляет
0,8–1,4 мм, площадь поперечного сечения составляет 0,5–1,5 мм
2
.
Входной сигнал поступает от IN+> IN-. Буква «F» обозначает функцию
реле с клеммой 24 В постоянного тока. Когда на вход поступает питание
24 В постоянного тока, сигнал поступает непосредственно на
громкоговорители и не контролируется регулятором громкости.
Регулятор громкости
Регулятор громкости
[Пожалуйста, прочитайте инструкцию перед установкой этого продукта!]
[Пожалуйста, прочитайте инструкцию перед установкой этого продукта!]
Технические характеристики:
Модель
Т-15W
Электропитание
15 Вт
Режим управления
Трансформатор
Шаги регулировки
11
Монтаж
Поверхностный монтаж или утопленный монтаж
Аксессуары
Пара винт M4 X 25
Примечание: «F» обозначает переключение
Этапы установки:
1. Установите монтажную коробку в нужном месте и проведите провод
аудио сигнала к нижней части коробки.
2. Поверните ручку регулировки громкости в минимальное положение и
подключите провод на задней панели блока регулировки громкости.
Убедитесь в надежности соединения.
3. Снимите каркас и закрепите винт.
4. Поставьте каркас обратно, чтобы завершить установку.
Габаритные размеры: Схема подключения:
24 В DC
Громкоговоритель
Примечани я:
Для соединения подходит кабель типа IV или HIV. Диаметр составляет
0,8–1,4 мм, площадь поперечного сечения составляет 0,5–1,5 мм
2
.
Входной сигнал поступает от IN+> IN-. Буква «F» обозначает функцию
реле с клеммой 24 В постоянного тока. Когда на вход поступает питание
24 В постоянного тока, сигнал поступает непосредственно на
громкоговорители и не контролируется регулятором громкости.
Технические характеристики:
Модель
Т-15W
Т-30W
Электропитание
15 Вт
30 Вт
Режим управления
Трансформатор
Шаги регулировки
11
Монтаж
Поверхностный монтаж или утопленный монтаж
Аксессуары
Пара винт M4 X 25
Примечание: «F» обозначает переключение
Этапы установки:
1. Установите монтажную коробку в нужном месте и проведите провод
аудио сигнала к нижней части коробки.
2. Поверните ручку регулировки громкости в минимальное положение и
подключите провод на задней панели блока регулировки громкости.
Убедитесь в надежности соединения.
3. Снимите каркас и закрепите винт.
4. Поставьте каркас обратно, чтобы завершить установку.
Габаритные размеры: Схема подключения:
24 В DC
Громкоговоритель
Примечани я:
Для соединения подходит кабель типа IV или HIV. Диаметр составляет
0,8–1,4 мм, площадь поперечного сечения составляет 0,5–1,5 мм
2
.
Входной сигнал поступает от IN+> IN-. Буква «F» обозначает функцию
реле с клеммой 24 В постоянного тока. Когда на вход поступает питание
24 В постоянного тока, сигнал поступает непосредственно на
громкоговорители и не контролируется регулятором громкости.
