Pedrollo 6SR 27/12 [8/12] Типовые схемы установки

Pedrollo 6SR 12/28 [8/12] Типовые схемы установки
253
6SR
9
10
4
12
8 5
11
6 7
1
3
2

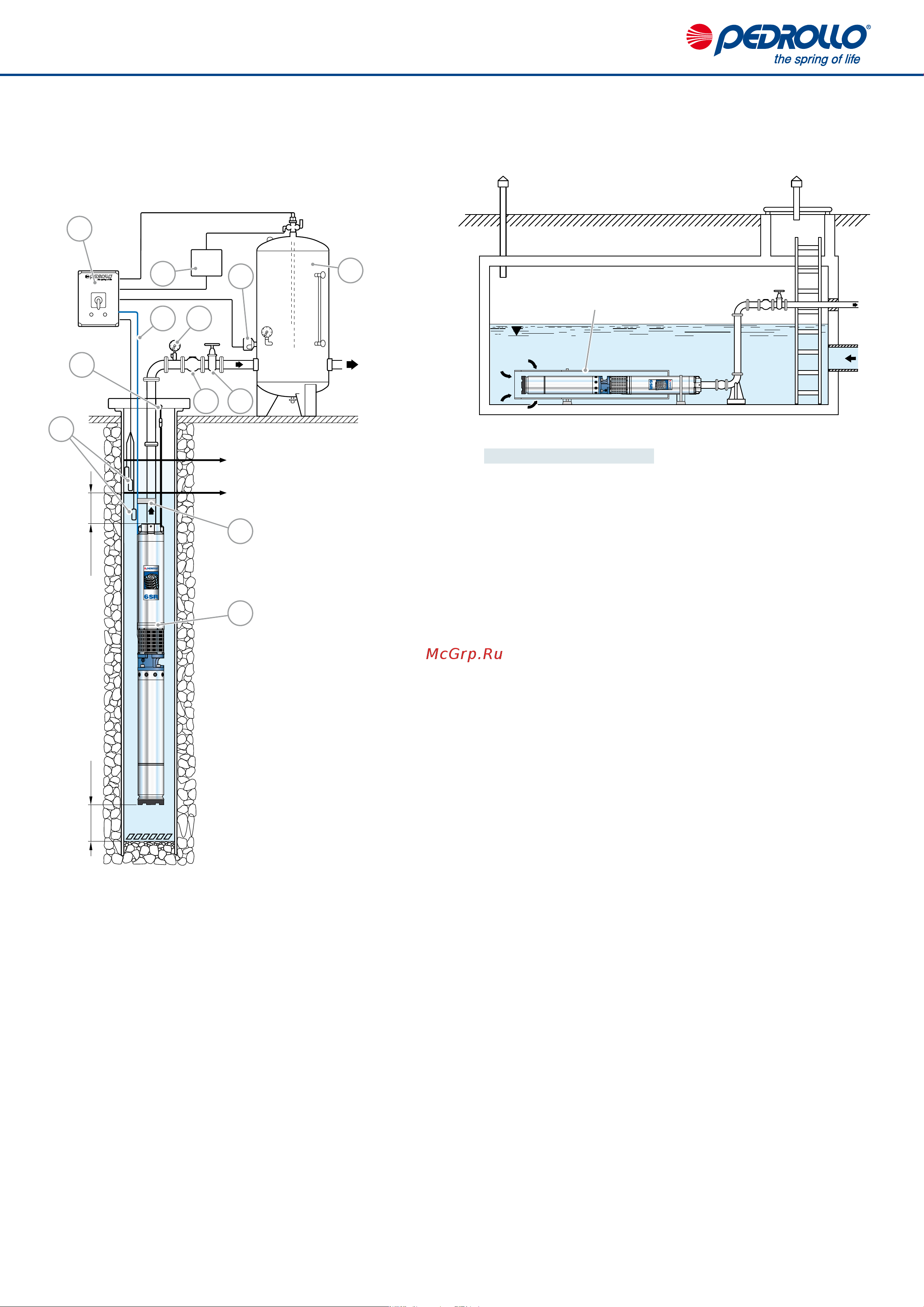

ТИПОВЫЕ СХЕМЫ УСТАНОВКИ
1) Скважинный электронасос
2) Хомуты крепления кабеля электропитания
3) Датчики контроля уровня воды для предотвращения работы
по «сухому ходу»
4) Кронштейн и крепежный трос
5) Манометр
6) Обратный клапан
7) Вентиль регулирования расхода
8) Кабель электропитания
9) Электрический пульт
10) Гидроаккумулятор
11) Реле давления
12) Электроклапан/электрокомпрессор
Электронасосы 6SR устанавливаются в скважины диаметром не менее 6” (150 мм). Электронасос опускается в скважину при помо-
щи напорной трубы на глубину, которая обеспечивает его полное погружение (не менее 50 см от поверхности воды и не менее 1 м
от дна скважины), в том числе во время его работы, когда уровень воды в скважине может падать. При установке электронасоса в
скважине рекомендуется закреплять его тросом из нержавеющей стали через предусмотренные для этого проушины на напорном
корпусе.
Минимальная
глубина 50 см
При установке электронасоса в накопительных резервуарах,
реках или озерах необходимо использование внешнего
кожуха с целью создания охлаждающего потока воды,
предотвращающего перегрев двигателя.
Охлаждающий кожух
СТАТИЧЕСКИЙ УРОВЕНЬ
ДИНАМИЧЕСКИЙ УРОВЕНЬ
мин. 1 метр
мин. 50 cм
Охлаждающий кожух
КОМПОНЕНТЫ
