Focusrite Scarlett 4i4 3rd gen [18/23] Задняя панель

с сигналами инструментов. Если режим INST выключен, вход штекера ¼ дюйма

конфигурируется для подачи сигнала линейного уровня, например от клавиатуры, модуля

синтезатора или блока эффектов.

5. AIR — два желтых светодиодных индикатора, отображающих выбор режима AIR для

входов 1 и 2. В режиме AIR, который выбирается с помощью Focusrite Control, за счет

изменения частотной характеристики входного каскада имитируется характеристика

традиционных трансформаторных микрофонных предусилителей Focusrite ISA.

6. PAD — два зеленых светодиодных индикатора; горят, когда для входа 1 или 2 с

помощью Focusrite Control выбран режим PAD. Функция PAD понижает уровень сигнала,

подаваемого в DAW, на 10 дБ; ее следует использовать при особенно высоком уровне

сигнала входного источника.

7. Регулятор MONITOR — регулятор громкости на основных выходах монитора — задает

уровень сигнала на выходах 1 и 2 на задней панели.

8. Регулятор уровня сигнала наушников — позволяет регулировать уровень сигнала на

выходе стереонаушников на передней панели.

9. Гнездо для наушников — выходное гнездо TRS ¼ дюйма, служит для подключения

стереонаушников.

10. Светодиодный индикатор шины USB — горит, когда на USB-шину устройства

подается питание и компьютером подтверждено, что устройство подключено и работает

должным образом.

11. Светодиодный индикатор MIDI — горит, когда данные MIDI принимаются через порт MIDI IN.

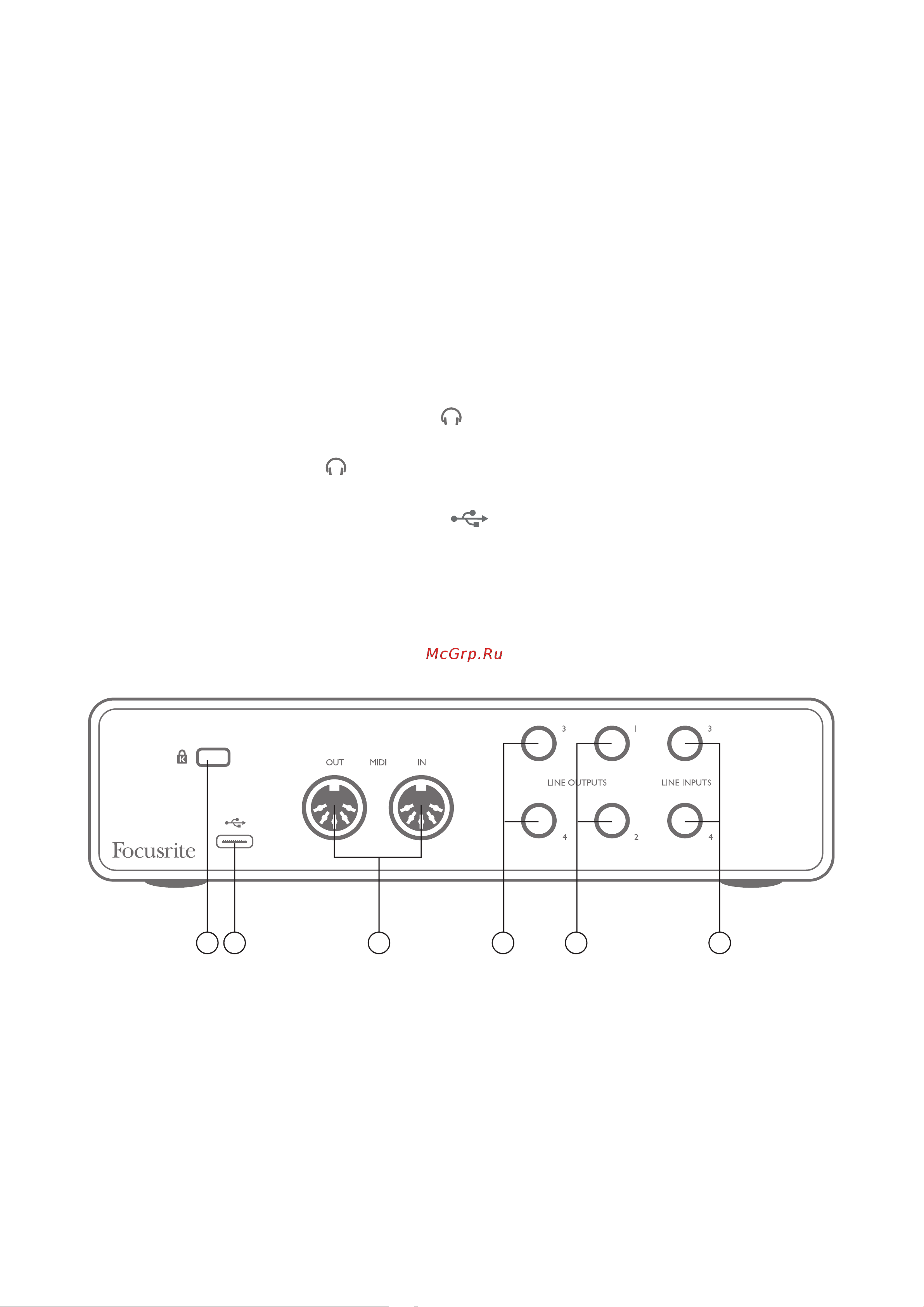

Задняя панель

1617 15 121314

12. LINE INPUTS 3 и 4 — 2 гнезда TRS ¼ дюйма; это симметричные входы, предназначенные

для использования с дополнительными источниками сигналов линейного уровня, такими

как клавиатура, модуль синтезатора или блок эффектов.

13. LINE OUTPUTS 1 и 2 — 2 гнезда TRS ¼ дюйма (6,35 мм), электрически симметричные.

Уровень на данных выходах регулируется с помощью регулятора MONITOR на передней

панели; максимальный выходной уровень составляет +10 дБн. Допускается подключать

штекеры ¼ дюйма TRS (для симметричного соединения) и TS (для несимметричного

соединения).
