Focusrite Scarlett 18i8 3rd gen [12/29] Задняя панель

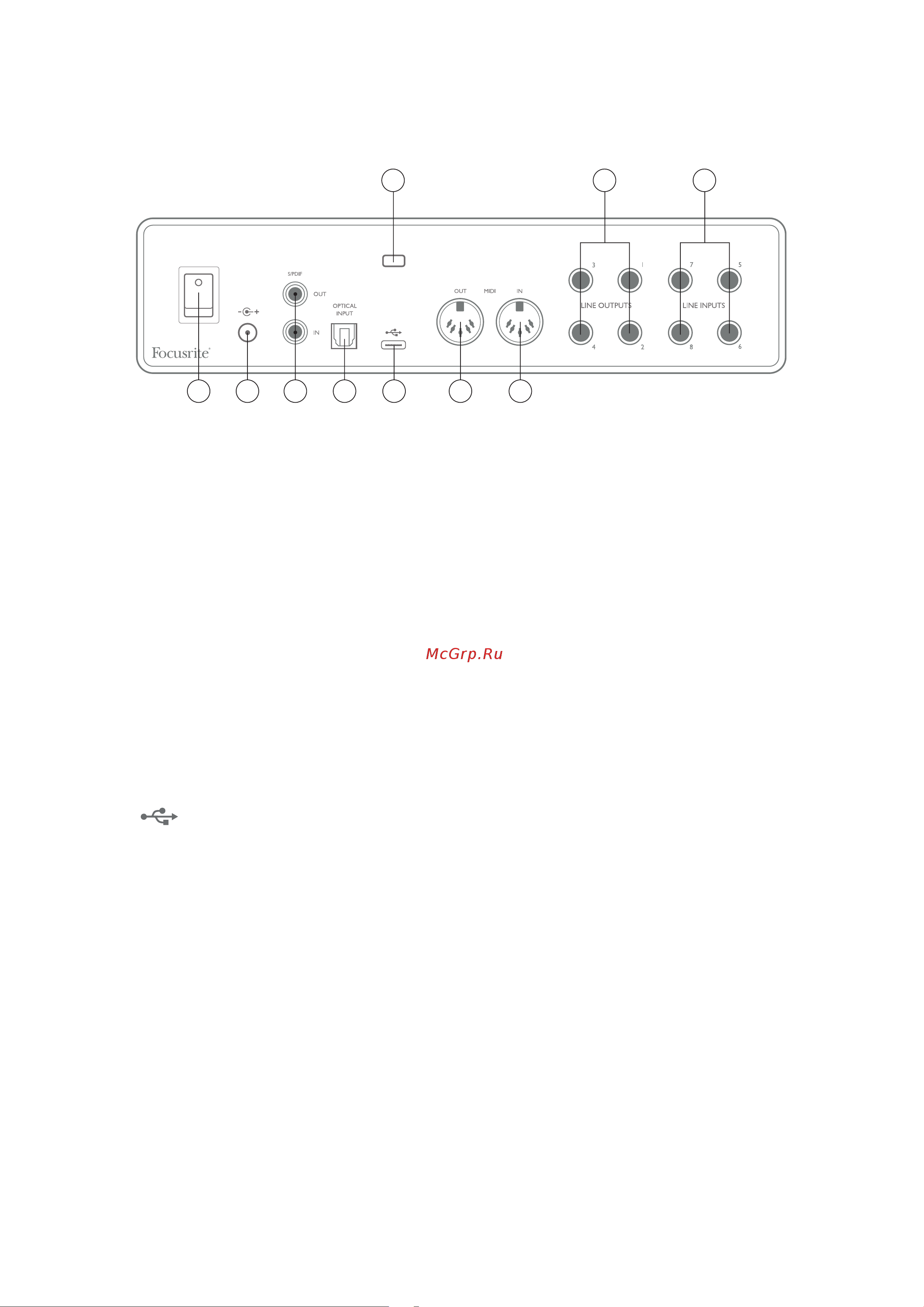

Задняя панель

1519 18 1720 1716

21 1314

13. LINE INPUTS 5–8 — симметричные входы, выполненные в виде штекерных гнезд

¼ дюйма (6,35 мм). К ним можно подключить дополнительные источники сигналов

линейного уровня через гнезда ¼ дюйма TRS (для симметричных сигналов) и TS (для

несимметричных сигналов).

14. LINE OUTPUTS 1–4 — четыре симметричных аналоговых линейных выхода со штекерными

гнездами ¼ дюйма (6,35 мм); используйте гнезда TRS для симметричного подключения

и гнезда TS для несимметричного подключения. Выходы 1 и 2 обычно используются

для озвучивания основной мониторной системы, однако сигналы на любых из этих

выходов можно определить в Focusrite Control. Выходы 3 и 4 обычно используются для

озвучивания альтернативных громкоговорителей (например, среднего поля, ближнего

поля) или подачи сигнала на внешние процессоры эффектов.

15. OPTICAL INPUT — разъем TOSLINK, через который могут передаваться восемь каналов

цифрового звукового сигнала в формате ADAT с частотой дискретизации 44,1/48 кГц или

четыре канала с частотой 88,2/96 кГц. Это просто дополнительные входы (13–20) устройства

Scarlett 18i8. Оптический вход также можно использовать в качестве входа S/PDIF, если

требуется подключение оборудования с оптическим выходом S/PDIF. Обратите внимание,

что при использовании частот дискретизации 176,4/192 кГц оптический вход выключен.

16.

Порт USB 2.0 — разъем типа C для подключения устройства Scarlett 18i8 к компьютеру

с помощью прилагаемого кабеля.

17. MIDI IN и MIDI OUT — стандартные 5-контактные разъемы DIN для подключения внешнего

MIDI-оборудования. Устройство Scarlett 18i8 работает в качестве MIDI-интерфейса,

который позволяет передавать MIDI-данные между компьютером и дополнительными

MIDI-устройствами.

18. SPDIF IN и OUT — два гнезда (RCA) для передачи двухканальных цифровых аудиосигналов

в устройство Scarlett 18i8 и из устройства в формате S/PDIF. Подобно всем прочим

входам и выходам, сигналы на этих разъемах могут маршрутизироваться в программном

обеспечении Focusrite Control.

19. Внешний вход питания пост. тока — питание Scarlett 18i8 осуществляется через отдельный

адаптер переменного тока (PSU), прилагаемый к устройству. Обратите внимание, что

питание устройства Scarlett 18i8 через USB-порт от главного компьютера невозможно.

20. Выключатель питания

21. K (кенсингтонский замок) — позволяет прикрепить Scarlett 18i8 к подходящей конструкции

при необходимости.
