Focusrite iTrack Solo. Руководство пользователя 11

Описание прибора

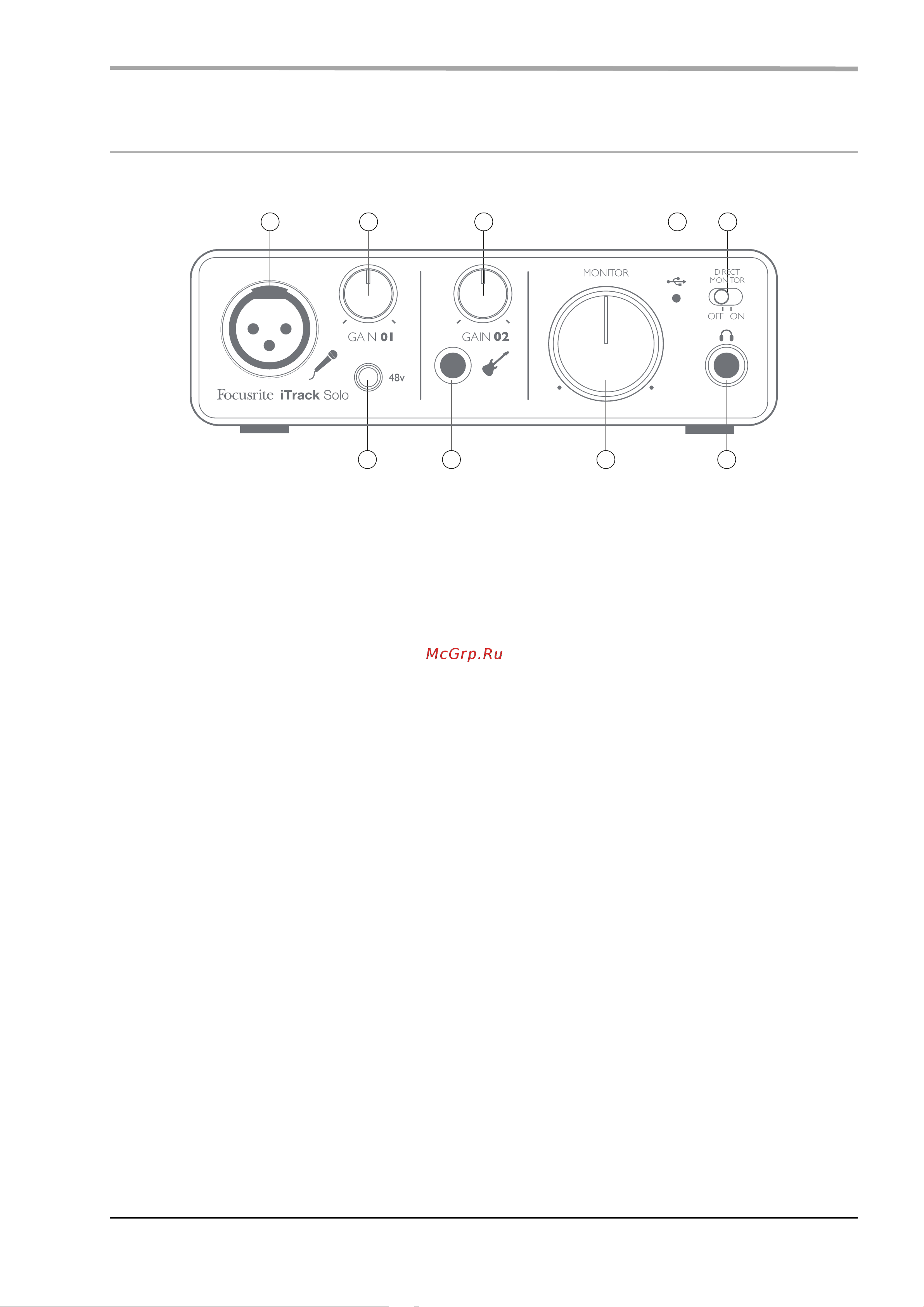

Лицевая панель

1. Вход 1

Служит для подключения микрофонов и выполнен на симметричном 3-контактном разъеме XLR.

2. Регулятор GAIN 01

Служит для установки уровня сигнала на входе 1. Он оборудован кольцевым двухцветным светодиодным

индикатором уровня сигнала. Зеленый цвет соответствует сигналу с уровнем от -24 dBFS и выше (“наличие

сигнала”), красный цвет соответствует сигналу с уровнем 0 dBFS.

3. Кнопка 48V

Выключатель фантомного питания 48 В на микрофонном входе XLR.

4. Вход 2

Служит для подключения инструментов и выполнен на несимметричном джеке 1/4” TS.

5. Регулятор GAIN 02

Служит для установки уровня сигнала на входе 2.

6. Регулятор MONITOR

Служит для установки уровня сигнала на линейных выходах 1 и 2 и на выходе наушников.

7. Индикатор USB

Загорается при подключении прибора и приеме питания по USB.

8. Селектор DIRECT MONITOR

Служит для выбора сигналов мониторинга: входных (ON) или DAW (OFF).

9. Разъем для наушников

Служит для подключения стереонаушников с разъемом 1/4” TRS.

3 4 6 9

1 2 5 7 8
