5. МОНТАЖ И УСТАНОВКА ЭЛЕКТРОРАДИАТОРОВ
К каждому радиатору прилагаются 2 кронштейна крепления с дюбелями и болтами для монтажа.
Перед креплением кронштейнов внимательно замерьте расстояния!!!
1.Согласно расстояниям, указанным в таблице 1, разметить и просверлить в стене четыре
отверстия диаметром 10мм.
2. Вставить в отверстия дюбеля.
3. На двухсторонний скотч приклеить отражающий экран на стену (экран располагается за
греющей частью радиатора, фольгированной стороной к радиатору.)
4. С помощью болтов прикрутить кронштейны к стене.

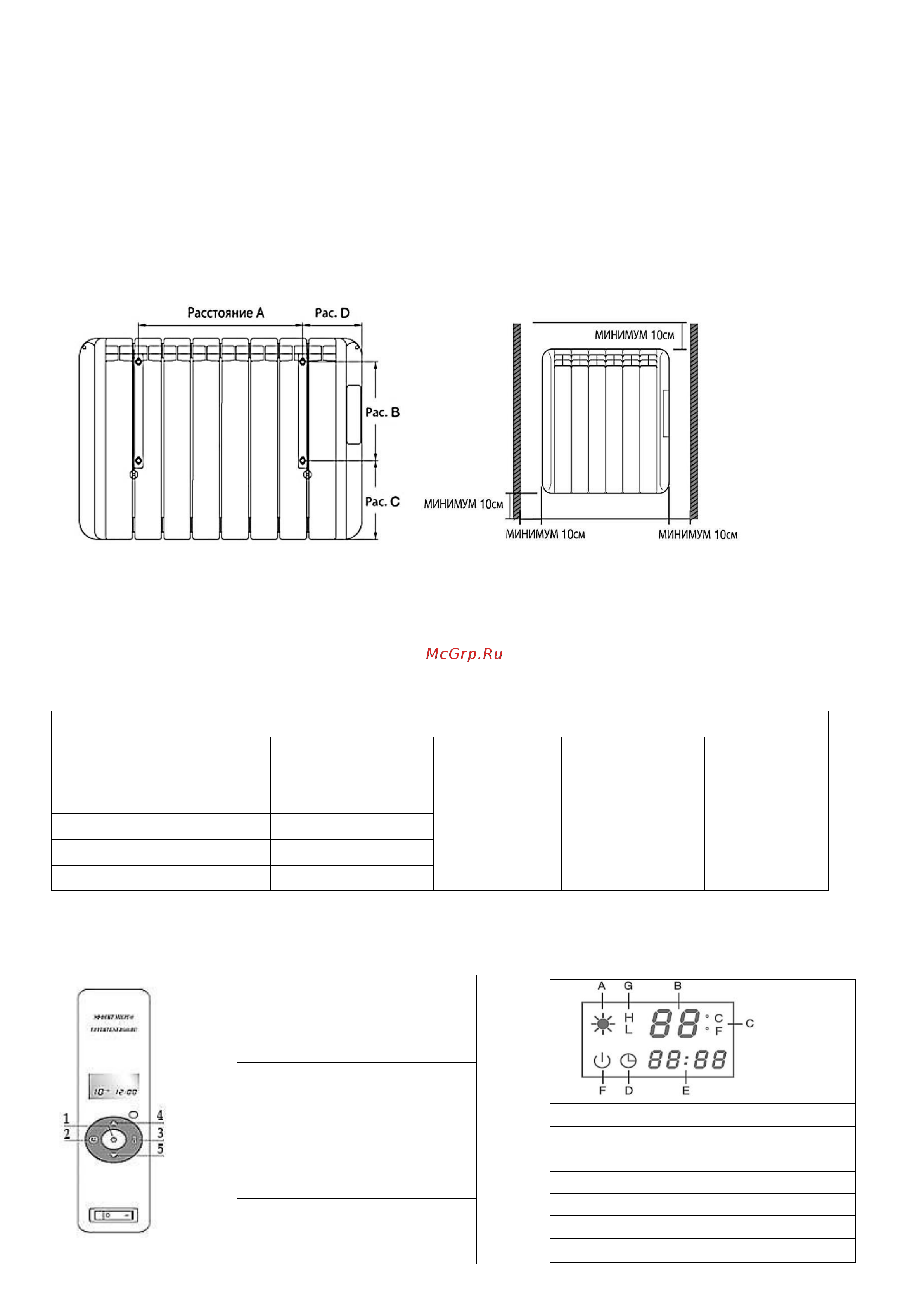

Рисунок 1 Рисунок 2
Для эффективной и безопасной работы прибора необходимо соблюдать расстояния,
указанные на рисунке 2.
Таблица 1
Расстояние для крепления кронштейна
Модель
Расстояние А,
мм
Расстояние
В, мм
Расстояние
С, мм
Расстояние
D, мм
ЭЭЕ-600/4; 800/4
132
285
230
165
ЭЭЕ-900/6; 1200/6
287
ЭЭЕ-1200/8; 1600/8
445
ЭЭЕ-1500/10; 2000/10
605
6. ПАНЕЛЬ УПРАВЛЕНИЯ И ДИСПЛЕЙ
А. Индикатор нагрева
B. Индикатор температуры
С. Единица измерения температуры
D. Индикатор включения таймера
E.Часы
F. Индикатор откл. программ
G. Индикатор уровня мощности
