Подключение аудиосети RedNet

Отключите все кабели Ethernet от компьютера (их можно будет подключить после установки RedNet к коммутатору

Gbit или к дополнительным свободным портам Ethernet компьютера).

Подключите свободный порт Ethernet компьютера к порту коммутатора Gbit кабелем Cat6 Ethernet. Если

установлена карта RedNet PCIe, подключите ее порт Ethernet к порту коммутатора Gbit вторым кабелем Cat6

Ethernet.

Подключите порты Ethernet интерфейсов RedNet системы к портам коммутатора Gbit кабелями Cat6 Ethernet.

Включите питание компонентов системы RedNet в следующем порядке:

• Коммутатор Gbit;

• Все устройства сети RedNet последовательно (процесс загрузки каждого устройства занимает до 40 секунд)

• Основной компьютер.

После загрузки компьютера запустите программу RedNet Control.

Аудиоустановки в DAW с RedNet Control

В рамках DAW необходимо настроить аудиоканалы RedNet на треки. См. документацию на DAW.

DAW автоматически распознает карту RedNet PCIe и добавляет ее в список доступных аудиоустройств. В

зависимости от версии DAW, возможно придется перед началом работы выбрать интерфейсы ввода/вывода

вручную; некоторые системы устанавливают их автоматически в качестве аудиоустройств по умолчанию. В меню

Audio I/O Setup (название зависит от DAW) можно определить назначение каждого из входных 128 каналов

RedNet на каждый трек. Аналогичным образом определяются назначения 128 выходных каналов. Для работы с

картой RedNet PCIe под управлением Pro Tools необходимо включить опцию “Pro Tools Mode” в RedNet Control.

Входные и выходные каналы карты RedNet PCIe приведены в списке меню Audio I/O Setup в качестве “Input n” и

“Output n” (где “n” — цифра от 1 до 128). RedNet автоматически назначает физические входы и выходы сетевых

интерфейсов RedNet на входы и выходы DAW в соответствии номеров “один к одному” в порядке расположения

интерфейсов на экране программы RedNet Control.

Например, если в сети имеются интерфейсы RedNet 1 (8 линейных входов, 8 линейных выходов) и RedNet 4 (8

микрофонных/линейных входов), и на экране RedNet Control интерфейс RedNet 4 расположен “первым”, его 8

физических входов будут представлены в DAW в качестве Input от 1 до 8, а 8 входов RedNet 1 — в качестве Input

от 9 до 16. Восемь физических выходов RedNet 1 будут представлены в DAW в качестве Output от 1 до 8.

Примеры студийных конфигураций RedNet

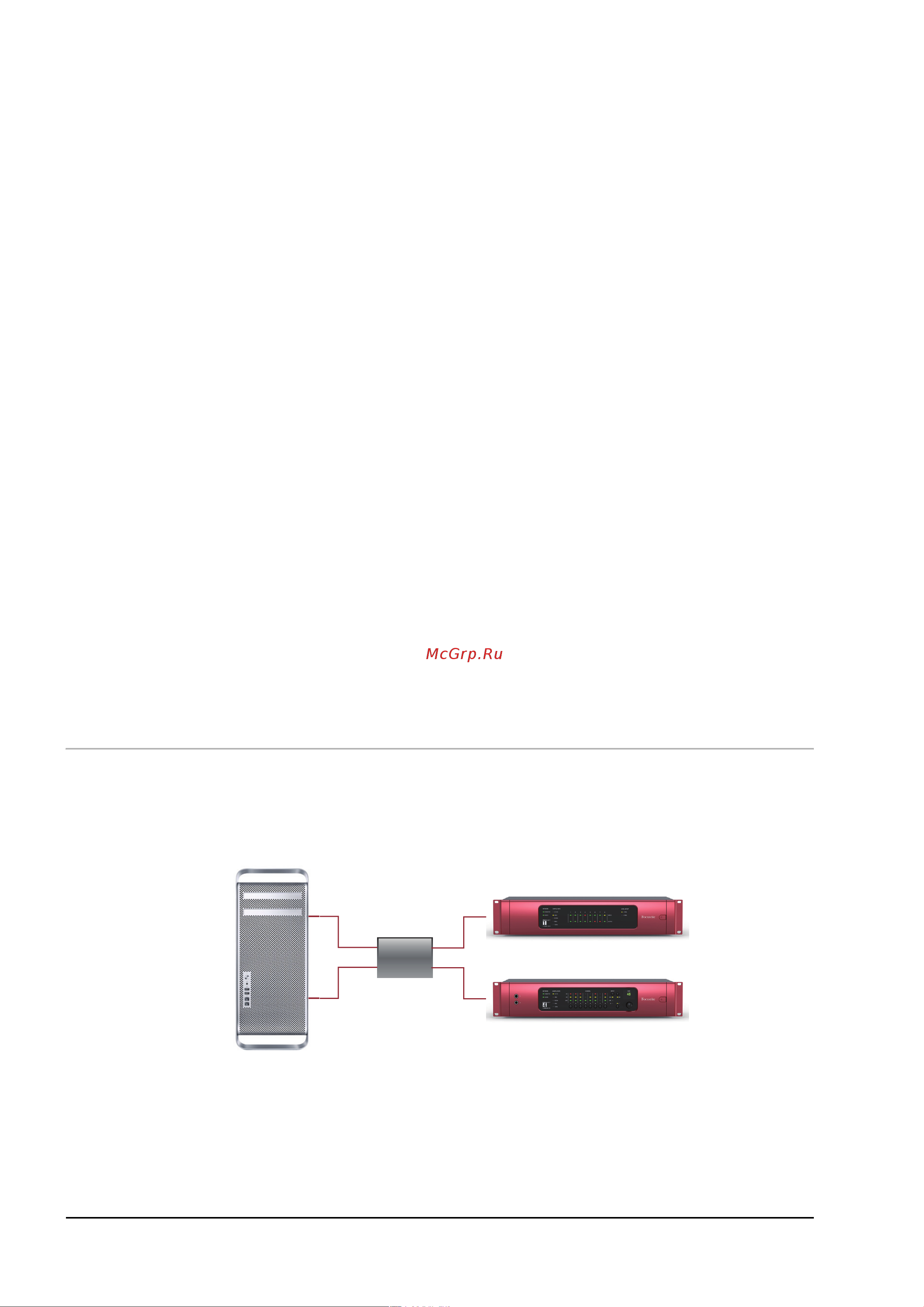

Система 1: простая конфигурация

RedNet 1 и RedNet 4 (запись с микрофона и воспроизведение)

Данная система состоит из двух интерфейсов RedNet, доступна одновременная запись до 16 аудиоканалов, до 8

из них могут быть направлены на микрофонные предусилители Focusrite в RedNet 4. Для мониторинга и

микширования могут использоваться до 8 выходов.

Комму-

татор

Mac/PC

Кабели

Ethernet

CAT6

8 каналов микрофонных предусилителей

8 каналов AЦ/ЦA
