• Если над наружным блоком установлен
навес, защищающий от солнца или до-
ждя, убедитесь, что он не препятствует
теплообмену конденсатора наружного
блока.
• Не помещайте животных или растения
под входящим или исходящим воздуш-
ным потоком от наружного блока.
• Выбирайте место установки наружного
блока, учитывая его вес, а также чтобы
шум и вибрация были минимальными.
• Выбирайте место установки так, чтобы
тёплый воздух от кондиционера и шум
его работы не мешали окружающим.
• Устанавливайте наружный блок вдали
от нагревательных приборов, источников
тепла, пара или горючих газов.
• Убедитесь, что после установки наруж-
ный блок будет находиться строго в вер-
тикальном положении. Не допускается
перекос наружного блока при его работе.
• Если наружный блок устанавливается
на крышу, убедитесь, что перепад высоты
между внутренним и наружным блоком
не превышает максимально допустимого
значения (зависит от модели кондицио-
нера).
• Убедитесь, что длина трассы между вну-
тренним и наружным блоком не превы-
шает максимально допустимого значения
(зависит от модели кондиционера).
• Убедитесь, что структура перекрытий /
фасада и креплений выдержит вес обо-
рудования.
• Если наружный блок устанавливается
на крышу или стену / фасад здания в труд-
нодоступном месте, это может затруднить
последующее сервисное обслуживание.
• При установке наружного блока убеди-
тесь, что соблюдаются требования по ми-
нимальным расстояниям до препятствий
(см. рисунок):

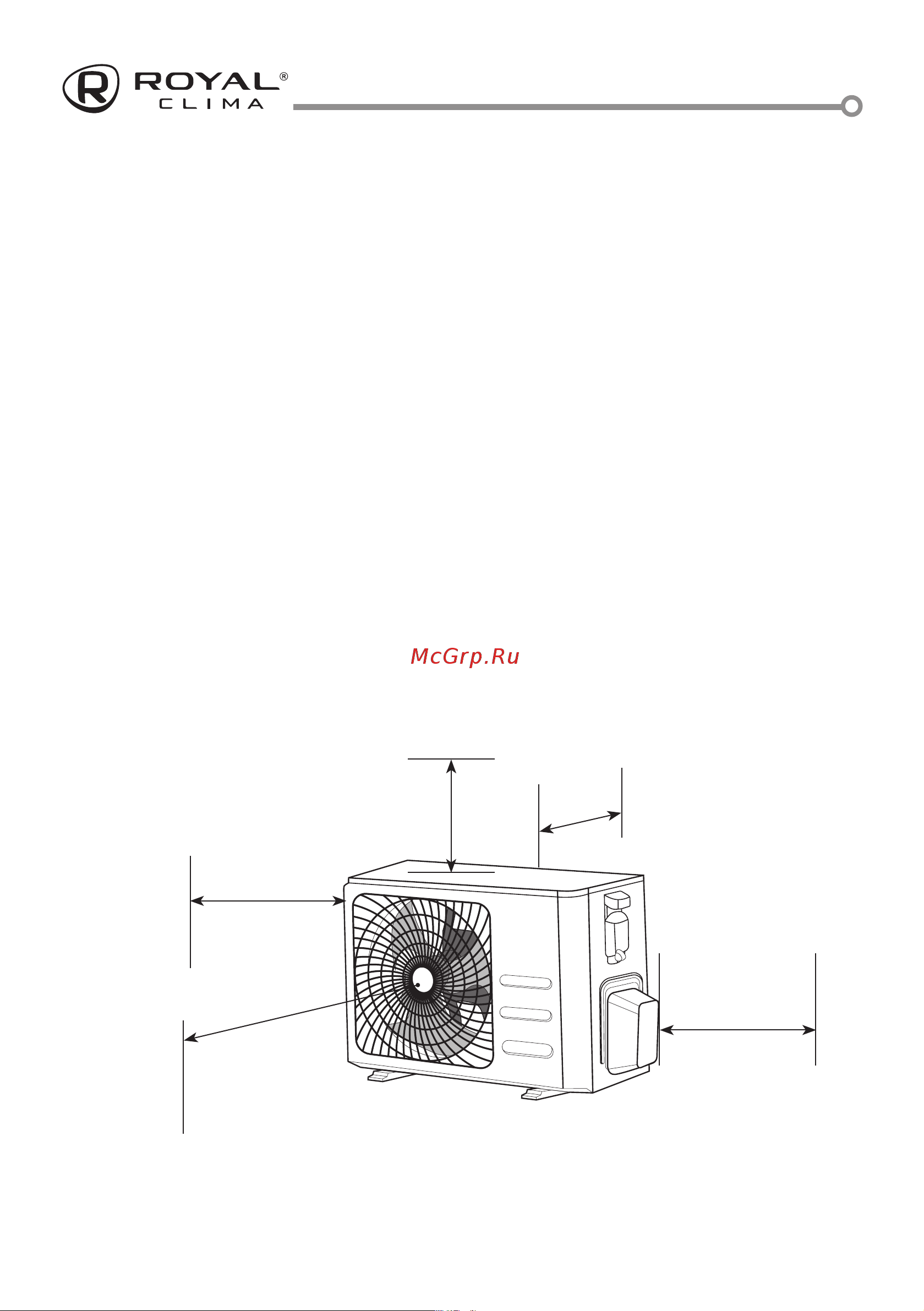

Требования по установке наружных блоков сплит-систем:
30 см до стены
60 см
до препятствия сверху
60 см справа
30 см слева
200 см
до препятствия
спереди
Минимальное расстояние до препятствий
