Focusrite Scarlett 8i6 [10/24] Daw выход

1234

S/PDIF

1 2

1234

S/PDIF

1 2

12345678

12345678910 11 12

Архитектура Scarlett 8i6

Scarlett 8i6 предлагает больше, чем просто маршрутизацию входа и выхода через компьютер. Программное обеспечение

Scarlett MixControl также позволяет осуществлять перенаправление звуковых сигналов на любой выход и создавать отдельные

миксы для записывающихся музыкантов, не используя обрабатывающее оборудование микшерной консоли.

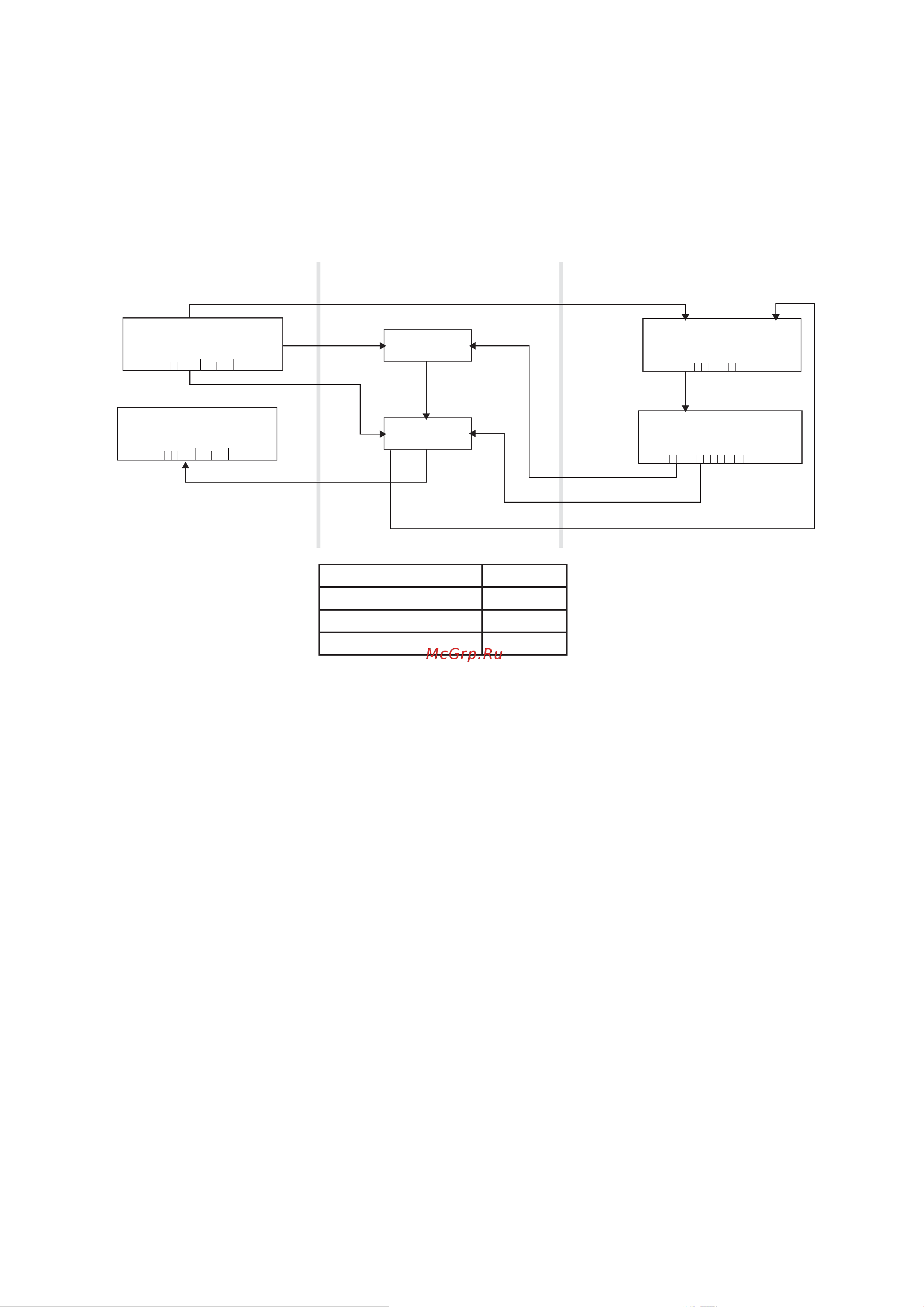

Следующие диаграммы представят вам обзор сигнальных трактов Scarlett 8i6 на всех частотах дискретизации. Физические

входы соединены непосредственно с

входами цифровой рабочей станции.

Таблица под диаграммой показывает конфигурацию маршрутизации входного сигнала:

6 входов 8 входов

6 выходов 12 выходов

Loop back

Аппаратный вход DAW-вход

Аналоговый 1-4 1-4

Loop back 1-2 5-6

S/PDIF 1-2 (RCA) 7-8

Scarlett 8i6 Scarlett MixControl Музыкальное программное

обеспечение

Аппаратный вход

Аналоговый

Аппаратный выход

Микшер

Маршрутизатор

DAW-вход

DAW-выход

Аппаратная часть обладает 6 входами и 6 выходами, тогда как в музыкальное приложение будет отображать 8 входов и 12 вы-

ходов.

Дополнительные 2 входа представлены в виде Loop back 1-2, позволяющих направлять любой внутренний сигнал назад в циф-

ровую рабочую станцию (смотрите страницу 17). 12 DAW-выходов могут посылаться в микшер Scarlett MixControl, где сигналы

будут микшироваться и посылаться в 6 аппаратных выходов (смотрите страницу

13).
