Pedrollo 6 SR 12/11 - PD [8/10] Типовая установка

147

6SR

8 5

6 7

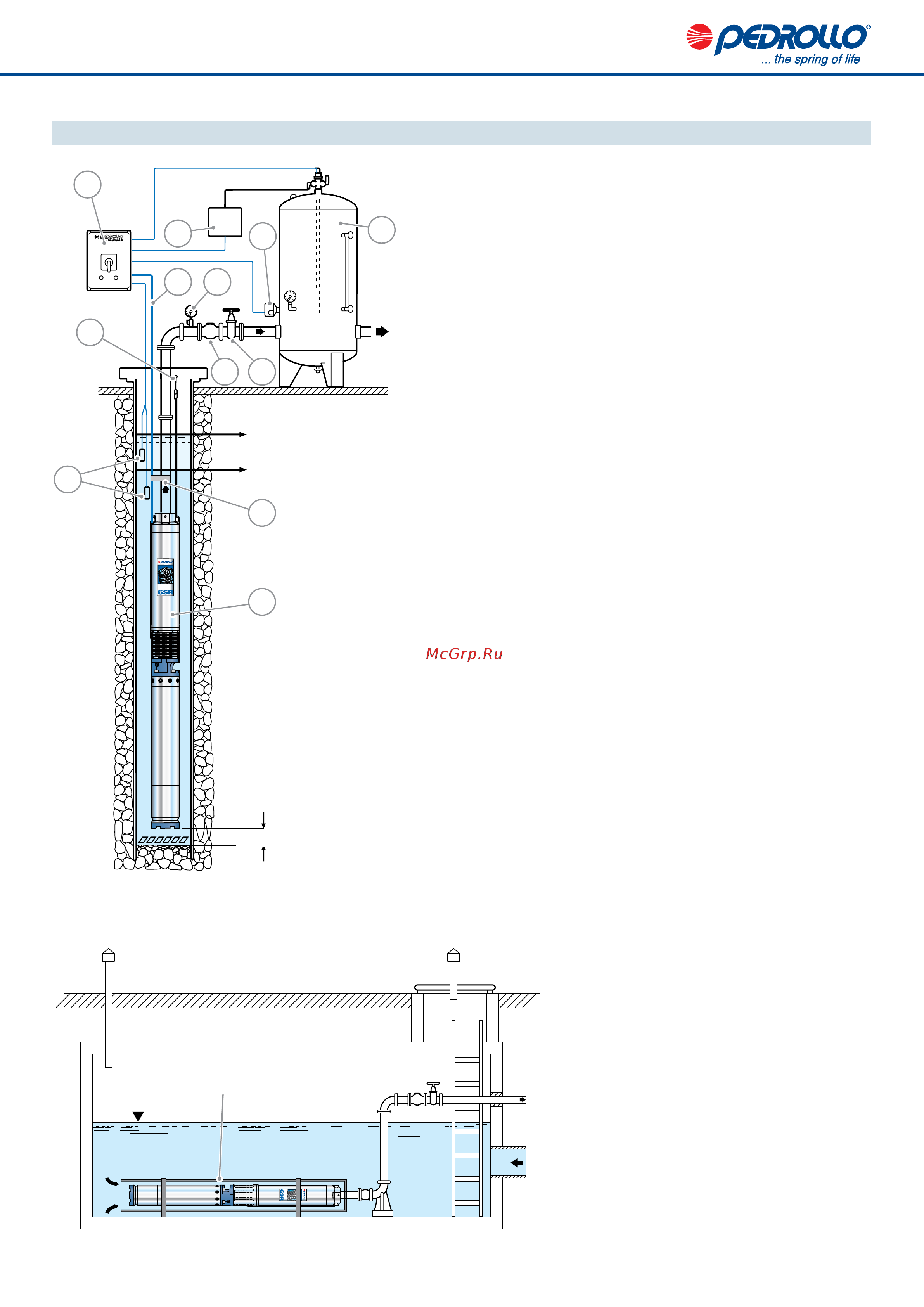

ТИПОВАЯ УСТАНОВКА

КОМПОНЕНТЫ

1) Скважинный электронасос

2) Хомуты крепления кабеля электропитания

3) Датчики контроля уровня, защита от сухого хода

4) Точка крепления троса

5) Манометр

6) Обратный клапан

7) Вентиль регулировки расхода

8) Кабель электропитания

9) Электрический пульт

10) Гидроаккумулятор

11) Реле давления

12) Электроклапан/электрокомпрессор

➠ Насосы серии 6SR устанавливаются в скважины, диаметр

которых больше 6’’ (150 мм). Насос опускается в обсадную

трубу до полного погружения (минимум 50 см под уровнем

воды и 1 м от дна скважины), при этом учитывается динами-

ческий уровень воды в скважине. В процессе установки на-

соса рекомендуется закрепить его тросом из нержавеющей

стали, который продевается через специальные проушины

на корпусе гидравлической части.

Минимальная высота

0,5 метры

Охлаждающий кожух

Когда насос устанавливается в скважину боль-

шого диаметра, накопительную емкость, реку

или озеро, его необходимо поместить в охлаж-

дающий кожух для предотвращения перегрева

двигателя.

Охлаждающий кожух

Вертикальная установка

СТАТИЧЕСКИЙ УРОВЕНЬ

ДИНАМИЧЕСКИЙ УРОВЕНЬ

мин. 1 метр
