SWM-80 / SWM-62 серии
Руководство по эксплуатации
Symanitron LTD.
6
1.3 Аппаратные возможности
• Два резервируемых DC-входа питания
• Широкий температурный диапазон от -40 до 70°C
• Температура хранения от -40 до 85°C
• Рабочая влажность от 5% до 95% (без конденсата)
• Класс защиты IP-30
• 10/100 Base-T(X) Ethernet-порт
• Консольный порт
• Размеры (Ш х Г х В) 52(Ш) x 106(Г) x 144(В) мм)
2. Монтаж оборудования
2.1 Установка коммутатора на DIN-рейку
Каждый коммутатор имеет крепление на DIN-рейку на задней панели. Крепление
на DIN-рейку помогает зафиксировать коммутатор на DIN-рейке. Установить
коммутатор на DIN-рейку не составляет проблем. Для этого необходимо зацепить
пружинками крепления верхнюю часть DIN-рейки и, потянув кммутатор вниз,
зацепить нижнюю часть крепления за нижнюю часть DIN-рейки.

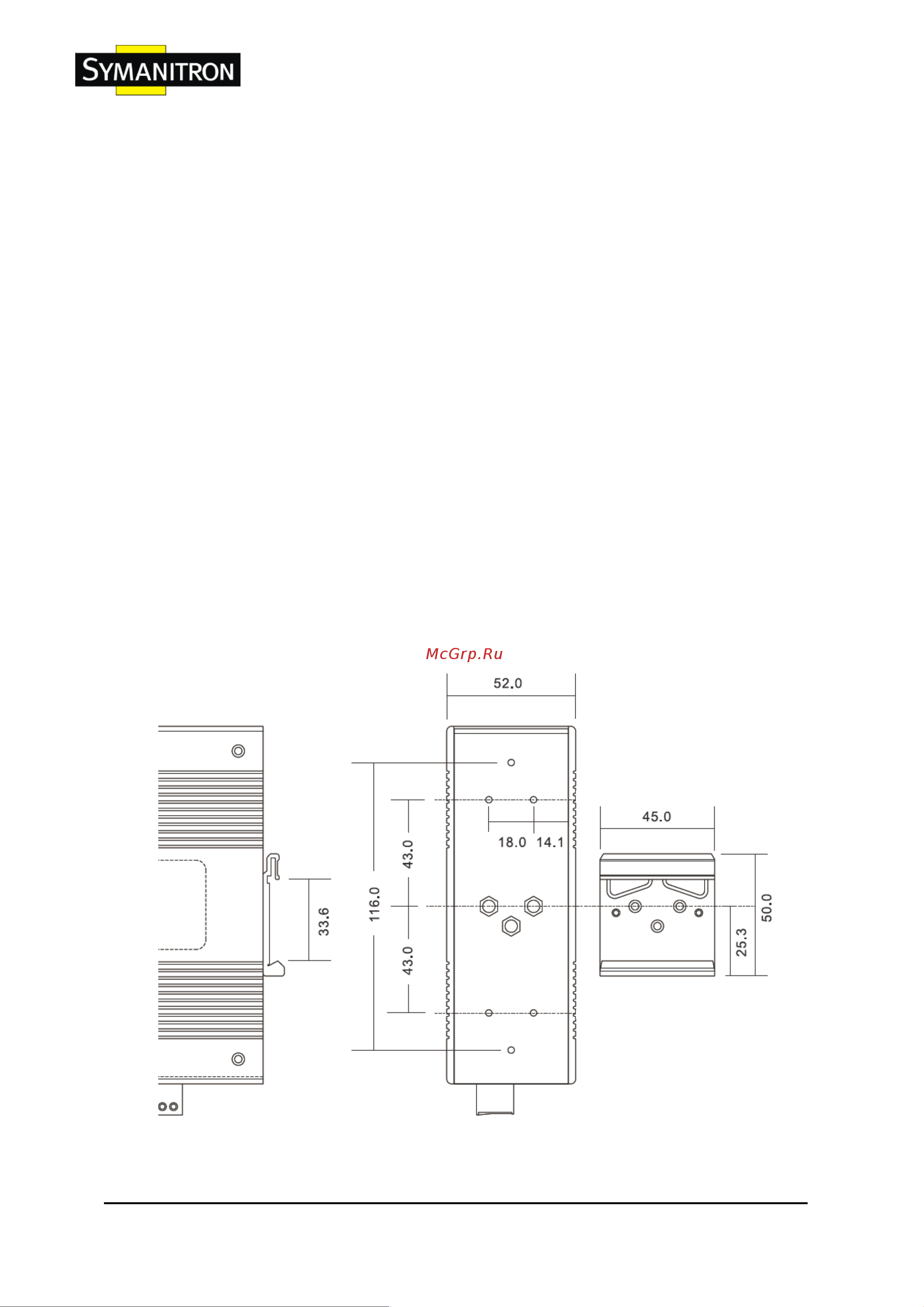

Рис.1 Размер крепления на DIN-рейку
