SWMG-44GCGC
Руководство по эксплуатации
Symanitron LTD.
10

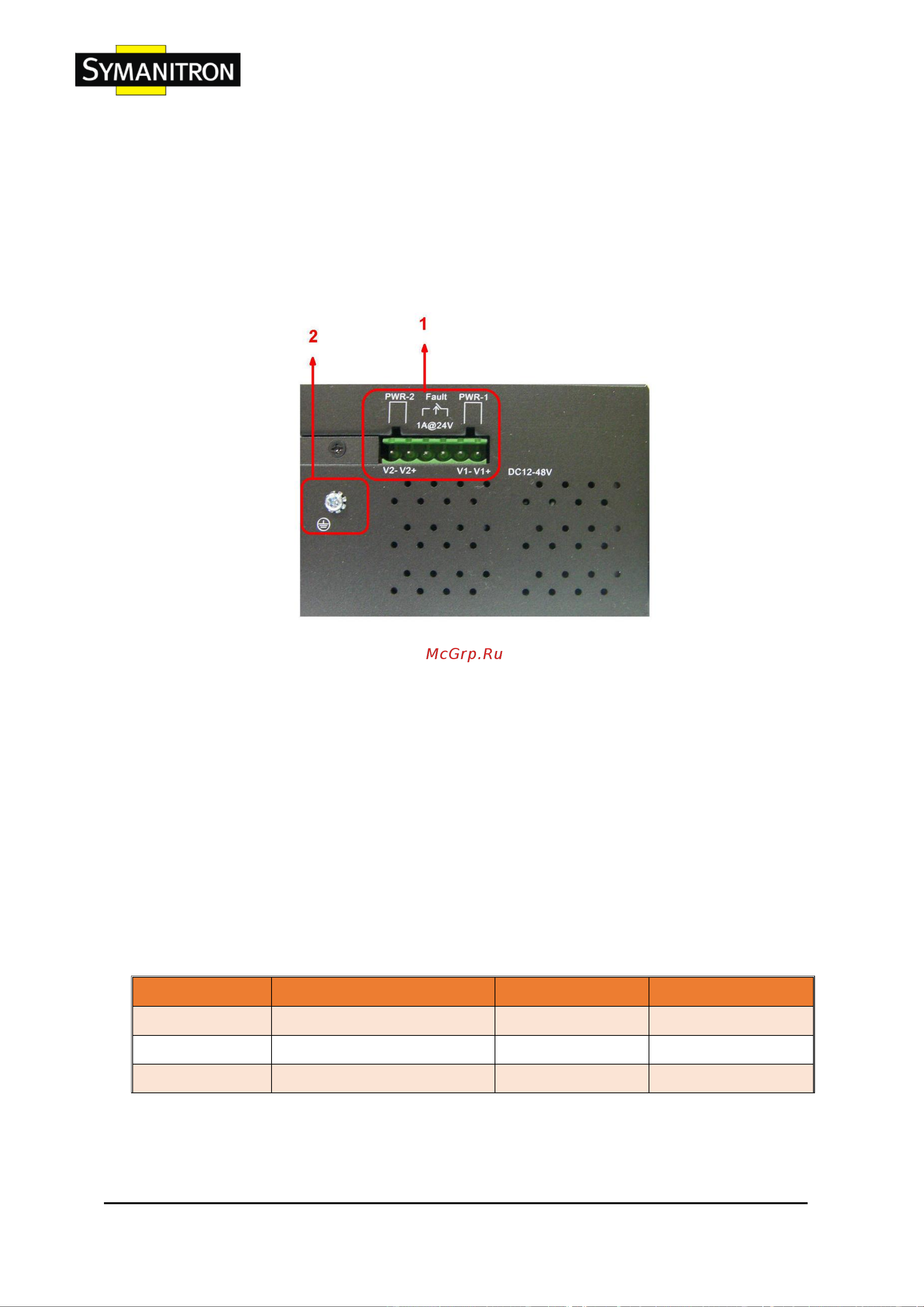

3.2 Верхняя панель
Основные компоненты верхней панели SWMG-44GC показаны ниже:
1. Терминальный разъем включает в себя: ввод питания PWR1, ввод питания
PWR2 (48V DC).
2. Подключение провода заземления
Рис. 4 Верхняя панель
4. Кабели
4.1 Ethernet-кабели
Коммутатор SWMG-44GC имеет стандартные Ethernet-порты. В зависимости от типа
линии связи, коммутаторы используют UTP кабели CAT 3, 4, 5, 5e для подключения к
любому другому сетевому устройству (ПК, серверы, коммутаторы, маршрутизаторы,
или хабы). Пожалуйста, обратитесь к следующей таблице для ознакомления с
характеристиками кабелей.
Спецификации и типы кабелей
Кабель
Тип
Макс. длина
Коннектор
10Base-T
Cat. 3,4,5 100 Ом
UTP 100 м
RJ-45
100Base-TX
Cat.5 100 Ом UTP
UTP 100 м
RJ-45
1000Base-TX
Cat.5/Cat.5e 100 Ом UTP
UTP 100 м
RJ-45
