ƝƀſƛƑƛƒƞƟƑƛƜƛƘƨƕƛƑƏƟƓƘƫ
OM?LǨMG;HO;F
11

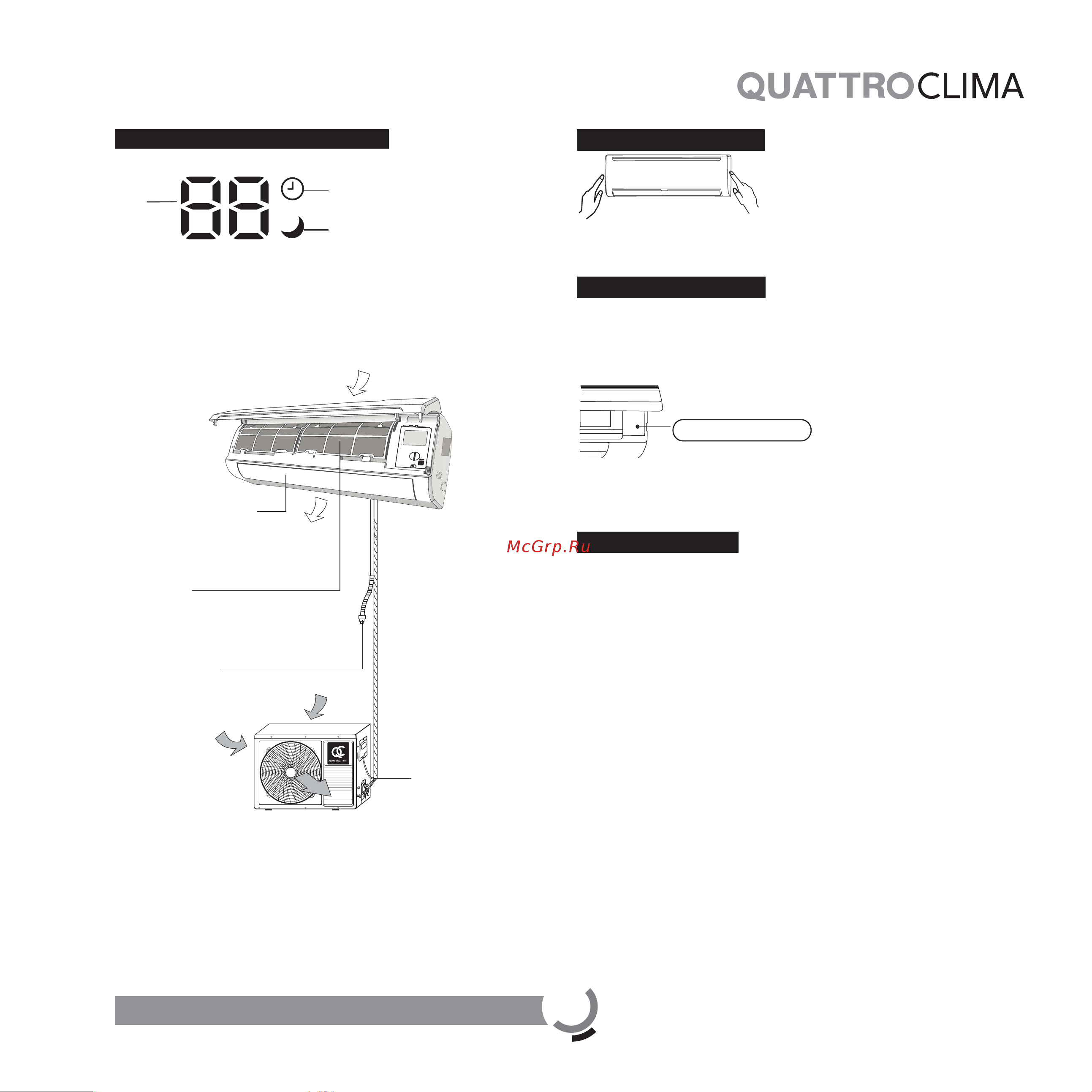

Основные части кондиционера
2
3
1
1 — Температура, отображается установленное значе-
ние при включенном блоке.
2 — Таймер
3 — Режим сна SLEEP.
Ɂɚɛɨɪɜɨɡɞɭɯɚ
ɫɡɚɞɢɢɫɛɨɤɭ
ȼɵɛɪɨɫɜɨɡɞɭɯɚ
Ɏɪɟɨɧɨɩɪɨɜɨɞ
ɷɥɟɤɬɪɨɩɢɬɚɧɢɟ
ɭɩɪɚɜɥɟɧɢɟ
Ɉɬɜɨɞɤɨɧɞɟɧɫɚɬɚ
ȼɨɡɞɭɲɧɵɣ
ɮɢɥɶɬɪ
ɉɨɞɚɱɚɜɨɡɞɭɯɚ
Ƚɨɪɢɡɨɧɬɚɥɶɧɵɟɠɚɥɸɡɢ
ȼɨɡɞɭɯɨɡɚɛɨɪɧɚɹ
ɪɟɲɟɬɤɚ
Как открыть панель?
В правой и левой частях панели
имеются пазы для пальцев рук. Потяните панель с обо-
их сторон и освободите от фиксаторов.
Как закрыть панель?
Опустите панель и слегка надавите на нее для фикса-
ции защелками. Если панель не получается освободить
от верхних фиксаторов чтоб опустить вниз, не сильно
надавите и слегка покачайте из стороны в сторону.
Ʉɧɨɩɤɚɛɟɡɨɩɚɫɧɨɫɬɢ
.
Эта кнопка может быть использована для включения и
выключения блока, если пульт дистанционного управле-
ния не доступен.
Пульт управления
Для включения блока направьте пульт управления
на блок. Затем нажмите кнопку ON/OFF. И установите
требуемый режим работы кнопкой MODE. Каждое на-
жатие будет переключать блок на следующий режим
работы: AUTO-COOL-DRY-HEAT-FAN. Кнопками ▲▼
установите желаемую температуру в помещении в диа-
пазоне от +16 до +30 °С.
AUTO — режим работы выбирается блоком автоматиче-
ски в зависимости от температуры в помещении в на-
стоящий момент. Если температура выше 25 °С, то обо-
рудование будет охлаждать помещение, если ниже, то
обогревать. Однако следует помнить, что в этом режиме
точность поддержания температуры в помещении суще-
ственно ниже, чем при явно выбранном режиме обогре-
ва или охлаждения.
COOL — режим «Охлаждение». В этом режиме, если
температура в помещении выше заданной, то блок
будет охлаждать помещение. Если температура ниже
заданной, то блок будет работать в режиме вентиля-
