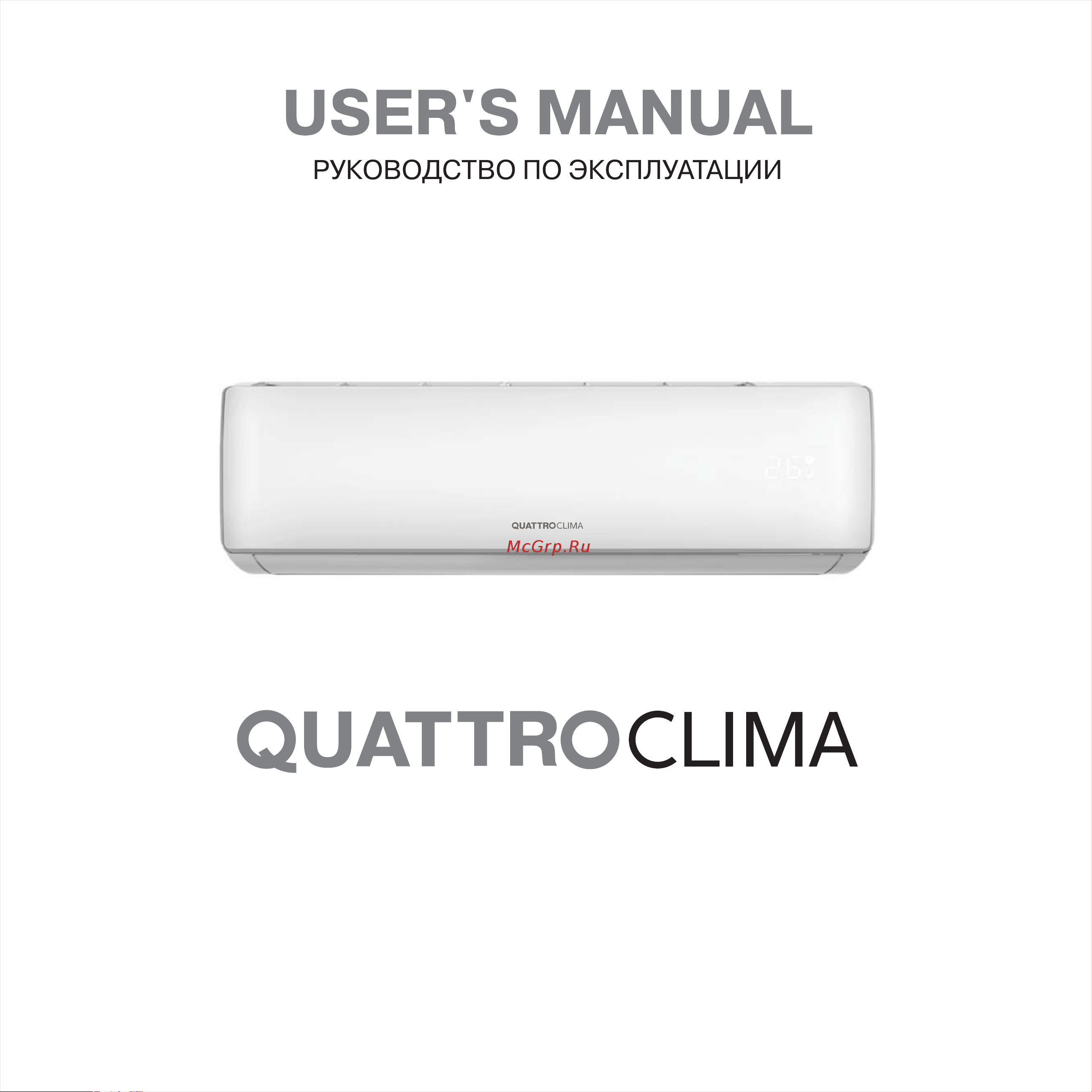

Quattroclima Bergamo QV-BE18WA/QN-BE18WA Инструкция по эксплуатации онлайн
Содержание
- Bergam 1
- Qv be wa qn be wa 1
- Bergamo model 2
- Bergamo model 4
- Wall air conditioner 4
- Примечание 4
- Технические характеристики 4
- Уровень звукового давления указанный в спецификации измеряется в специальном для этого помещении акустичес кой безэховой камере в которой стены покрыты звукопоглощающим материалом в реальном помещении звук от оборудования усиливается из за многократного отражения звука от потолка стен мебели и др данный эффект приводит к росту уровня звукового давления который зависит от типа помещения и характеристик от ражающих поверхностей 4
- Примечание 5
- Технические характеристики 5
- Уровень звукового давления указанный в спецификации измеряется в специальном для этого помещении акустичес кой безэховой камере в которой стены покрыты звукопоглощающим материалом в реальном помещении звук от оборудования усиливается из за многократного отражения звука от потолка стен мебели и др данный эффект приводит к росту уровня звукового давления который зависит от типа помещения и характеристик от ражающих поверхностей 5
- Bergamo model 6
- Bergamo model 8
- Bergamo model 10
- Bergamo model 12
- Bergamo model 14
- Bergamo model 16
- Bergamo model 18
- Внутренний блок 19
- Габаритные размеры 19
- Монтажная панель 19
- Bergamo model 20
- Наружный блок 20
- Расположение элементов 21
- Bergamo model 22
- Монтаж кондиционера 22
- Перед установкой прочитайте следующую информацию и действуйте согласно инструк циям 22
- Пространство для монтажа 22
- Внутренний блок 23
- Выбор места установки 23
- Наружный блок 23
- Установка внутреннего блока 23
- Bergamo model 24
- Отверстие для фреонопровода 24
- Установка дренажной трубы 24
- Установка наружного блока 25
- Bergamo model 26
- Защитные меры при монтаже 26
- Монтаж фреонопровода 26
- Меры предосторожности 27
- Подключение фреонопровода 27
- Bergamo model 28
- Вставьте ровно одну трубу в другую накрутите гайку рукой без усилий если сразу же использовать гаечный ключ для затяжки высока вероятность сорвать резьбу на штуцере после этого штуцер потребует замены в ус ловиях сервисного центра 28
- Обожмите соединение гаечными ключами обяза тельно используйте два гаечных ключа для затяжки чтобы не свернуть трубы при затяжке контролируй те момент затяжки 28
- Подготовьте гайки снимите их с труб на наружном и внутреннем блоках либо распакуйте из упаковки данный вариант зависит от модели кондиционера и варианта поставки удалите заглушки и наденьте гайки на трубы помните что после вальцевания это станет невозможным плотно зажмите медную трубу в вальцовке и раз вальцуйте трубы 28
- 1 5 м 29
- Qv be07 8wa qn be07 8wa 29
- Внимание представленная выше таблица носит исключительно справочный характер фактические сечения элек тропитающего и сигнального кабелей а также номинал автоматического выключателя выбираются ис ходя из максимального тока кондиционера способа прокладки кабеля и количества жил в кабеле 29
- Все подключения должны выполняться согласно государственным и локальным требованиям высоко квалифицированным и сертифицированным персо налом 7 оборудование должно быть подключено к индивиду альной линии электропитания не допускается под ключать более одного устройства на один автомат токовой защиты 29
- Для всех моделей 29
- Если на объекте существуют проблемы с электро питанием скачки напряжения низкое или высокое напряжение в сети необходимо остановить работы по подключению питания к кондиционеру до устране ния всех проблем 2 электропитание должно быть в диапазоне 90 110 от указанной в спецификации оборудования 3 номинал автомата токовой защиты и узо должны в полтора раза превышать максимальный рабочий ток оборудования 4 убедитесь в надежности заземления 5 подсоедините провода так как показано на электро схемах в инструкциях или на крышке или боковой панели наружного блока 29
- Межблочный кабель 29
- Правила электробезопасности при проведении электрических подключений 29
- Эл ектрические подключения 29
- Bergamo model 30
- Подключение кабеля к внутреннему блоку 30
- Подключение кабеля к наружному блоку 30
- Заправка хладагентом 31
- Общая информация 31
- Удаление воздуха вакуумным насосом 31
- Bergamo model 32
- Удаление воздуха 33
- Bergamo model 34
- Wall air conditioner 34
- Заправка 34
- Используйте динамометрический ключ для затяжки соединений с усилием 18 н м проверьте отсутствие утечек 34
- Порядок действий 1 подсоедините шланг к заправочному баллону 2 вытесните воздух из шланга фреоном немного приоткрыв клапан заправочного баллона 3 откройте клапан заправочного баллона 4 приоткройте клапан низкого давления на гребенке манометрическом коллекторе и вытесните воздух 5 не закрывая клапан плотно подсоедините шланг к сервисному порту 3 ходового клапана наружного блока 6 заправьте систему заправляйте оборудование жидким хладагентом 7 для окончания заправки закройте клапан низкого давления гребенки манометрический коллектор 8 быстро отсоедините заправочный шланг от сервисного порта 3 ходового клапана 9 установите заглушки на сервисный порт и на порты для открытия вентилей под шестигранный ключ 10 обязательно проведите проверку гидравлического контура на возможные утечки проверку производите в точ ках проверки с помощью течеискателя или мыльной пены 34
- Процедура проверки 35
- Место расположения электрической схемы 36
- Электрические схемы 36
- Qv be07 8wa 37
- Внутренние блоки 37
- Bergamo model 38
- Qv be24 8wa 38
- Qn be07 8wa 39
- Наружные блоки 39
- Bergamo model 40
- Qn be24 8wa 40
- Коды ошибок 41
- При появлении кода ошибки е запомните код ошибки отключите оборудование и свяжитесь с ближайшим сер висным центром или вашим дилером после появления кода защиты р кондиционер начнет работу автоматически после восстановления параметров если восстановления не происходит запомните код защиты отключите оборудование и свяжитесь с ближайшим сервисным центром или вашим дилером 41
- Bergamo model 42
- Регламент технического обслуживания 42
- Очистка фильтра 43
- Уход за оборудованием чистка блока и фильтра 43
- Чистка лицевой панели 43
- Bergamo model 44
- Класс энергоэффективности оборудования 44
- Дата производства 45
- Наименование и местонахождение изготовителя и импортера 45
- Для заметок 47
- Www quattroclima biz 48
