Quattroclima Bergamo QV-BE18WA/QN-BE18WA [31/48] Заправка хладагентом
![Quattroclima Bergamo QV-BE18WA/QN-BE18WA [31/48] Заправка хладагентом](/views2/1850334/page31/bg1f.png)
ƝƀſƛƑƛƒƞƟƑƛƜƛƘƨƕƛƑƏƟƓƘƫ
OM?LǨMG;HO;F
31
5. ЗАПРАВКА ХЛАДАГЕНТОМ
Внимание!
Перед запуском кондиционера обязательно удалите воздух из кондиционера! В противном случае воздух, оставшийся
в системе, может вызвать сбои в работе кондиционера и привести к серьезным неисправностям! При работе
с хладагентом R410A рекомендуется использовать 2-ступенчатый вакуумный насос, что бы избежать попадания
масла из вакуумного насоса в холодильный контур!
Подробности по вакуумированию системы приведены в разделе «Удаление воздуха вакуумным насосом».
Удаление воздуха вакуумным насосом
Внимание!
При работе с R410A требуется обязательное удаление воздуха двухступенчатым вакуумным насосом с обратным
клапаном для предотвращения попадания масла вакуумного насоса в гидравлический контур! Используйте правиль-
ное оборудование при работе.
Общая информация
Как известно, вода кипит при 100 °С при нормальном атмосферном давлении. Но при падении давления темпера-
тура кипения значительно снижается. Именно поэтому, чтобы удалить всю влагу из системы, применяется ваку-

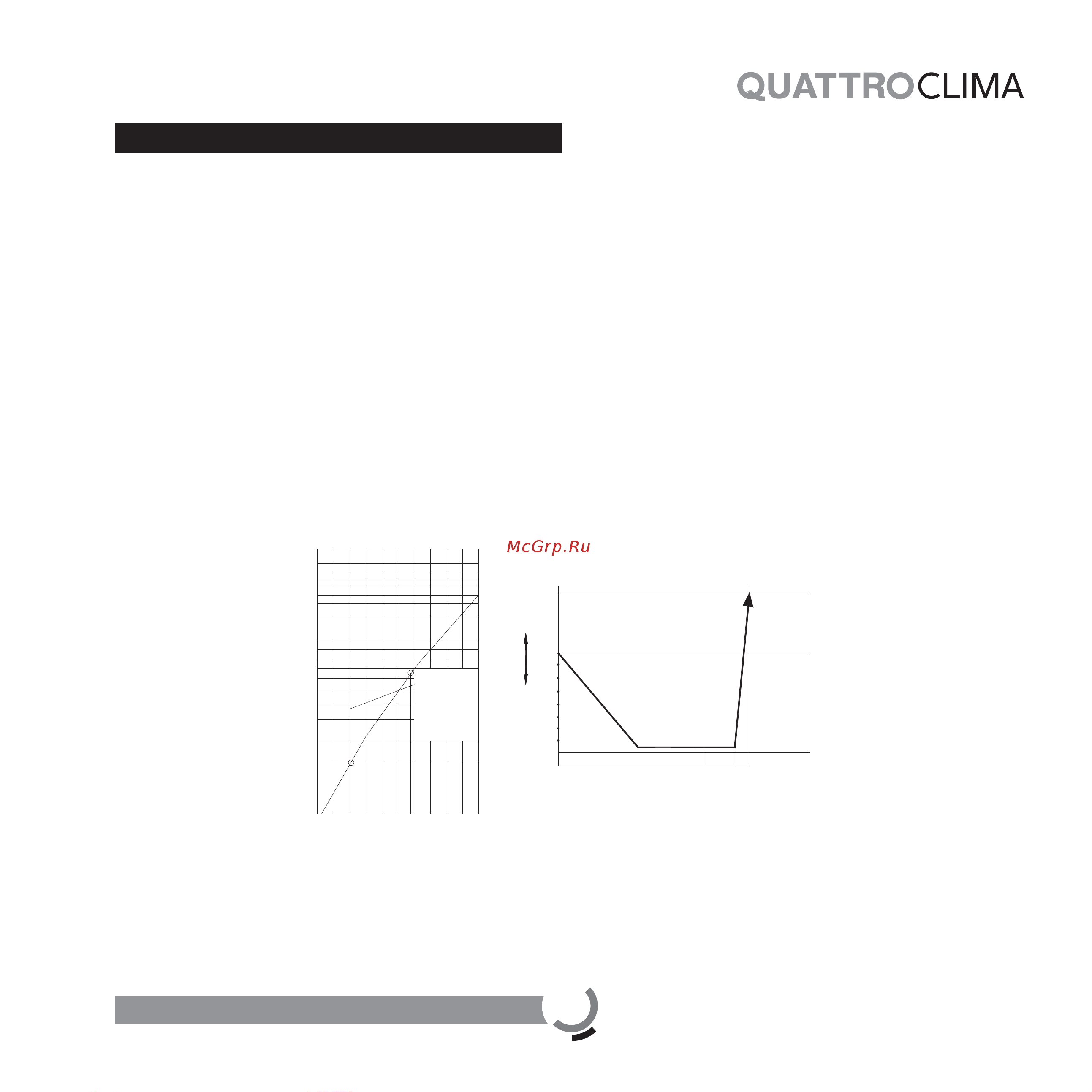

умирование. На графике ниже приведены необходимые параметры для полного удаления влаги и нормальной
работы системы.
ƟƱƸƻƱƼƬƾƿƼƬ
ƛƾƹƺƽƴƾƱƷLjƹƺƱưƬƮƷƱƹƴƱ
ƟƺǃƶƬ
ƳƬƸƱƼƳƬƹƴNj
ƚƱƺƭǁƺưƴƸLJƵ
ƿƼƺƮƱƹLj
ƮƬƶƿƿƸƬ
ƏƾƸƺƽǀƱƼƹƺƱưƬƮƷƱƹƴƱ
ƑƬƶƿƿƸ
ƑƼƱƸNj
ƑƼƱƸNj
ƑƬƶƿƿƸƹƬNjƽƿDŽƶƬ",ǃƬƽƬ#
ƟƱƽƾ"+ǃƬƽ#
ƒƺƭƬƮƷƱƹƴƱ
ǁƷƬưƬƯƱƹƾƬ
+0,5
0
–200
–60
–160
–240
–320
–410
–560
–700
–710
–724
–734
–748
–755
–760
–400
–600
–700
–760
–755 mmHg
–20 –10 0 10 20 30 40 50 60 70
Вакуумировать систему необходимо как минимум 30 мин. Если установка трубопроводов проходила под атмос-
ферными осадками или при влажности воздуха более 60%, то вакуумировать систему необходимо как минимум
2 часа.
