BERGAMO MODEL
WALL AIR CONDITIONER
12

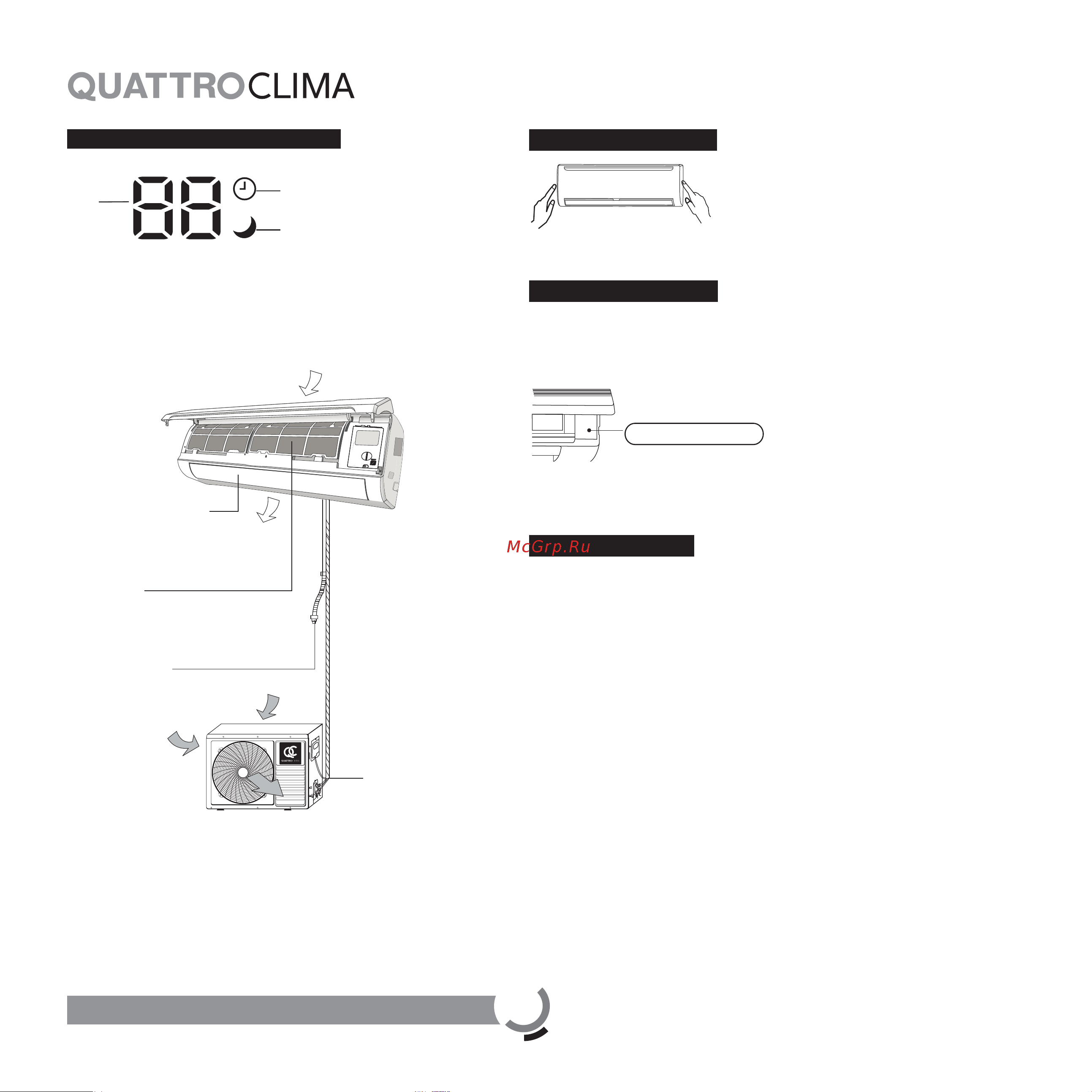

Основные части кондиционера
2
3
1
1 – Температура, отображается установленное значе-
ние при включенном блоке.
2 – Таймер
3 – Режим сна SLEEP.
Ɂɚɛɨɪɜɨɡɞɭɯɚ
ɫɡɚɞɢɢɫɛɨɤɭ
ȼɵɛɪɨɫɜɨɡɞɭɯɚ
Ɏɪɟɨɧɨɩɪɨɜɨɞ
ɷɥɟɤɬɪɨɩɢɬɚɧɢɟ
ɭɩɪɚɜɥɟɧɢɟ
Ɉɬɜɨɞɤɨɧɞɟɧɫɚɬɚ
ȼɨɡɞɭɲɧɵɣ
ɮɢɥɶɬɪ
ɉɨɞɚɱɚɜɨɡɞɭɯɚ
Ƚɨɪɢɡɨɧɬɚɥɶɧɵɟɠɚɥɸɡɢ
ȼɨɡɞɭɯɨɡɚɛɨɪɧɚɹ
ɪɟɲɟɬɤɚ
Как открыть панель?
В правой и левой частях панели
имеются пазы для пальцев рук. Потяните панель с обо-
их сторон и освободите от фиксаторов.
Как закрыть панель?
Опустите панель и слегка надавите на нее для фикса-
ции защелками. Если панель не получается освободить
от верхних фиксаторов чтоб опустить вниз, не сильно
надавите и слегка покачайте из стороны в сторону.
Ʉɧɨɩɤɚɛɟɡɨɩɚɫɧɨɫɬɢ
.
Эта кнопка может быть использована для включения
и выключения блока, если пульт дистанционного управ-
ления не доступен.
Пульт управления
Для включения блока направьте пульт управления
на блок. Затем нажмите кнопку ON/OFF. И установите
требуемый режим работы кнопкой MODE. Каждое на-
жатие будет переключать блок на следующий режим
работы: AUTO-COOL-DRY-HEAT-FAN. Кнопками ▲▼
установите желаемую температуру в помещении в диа-
пазоне от +16 до +30 °С
AUTO — режим работы выбирается блоком автомати-
чески в зависимости от температуры в помещении в
настоящий момент. Если температура выше 25 °С, то
оборудование будет охлаждать помещение, если ниже,
то обогревать. Однако следует помнить, что в этом ре-
жиме точность поддержания температуры в помещении
существенно ниже, чем при явно выбранном режиме
обогрева или охлаждения.
COOL — режим «Охлаждение». В этом режиме, если
температура в помещении выше заданной, то блок
будет охлаждать помещение. Если температура ниже
заданной, то блок будет работать в режиме вентиля-
ции, т.е. будет работать только вентилятор внутреннего
