MONSONE MODEL
WALL AIR CONDITIONER
12
SWING X
SWING Y
AUTO
HGH
MD
LOW
SUPER
SLEEP
FEEL
COOL
DRY
FAN
HEAT
TIMER OFFTIMER ON

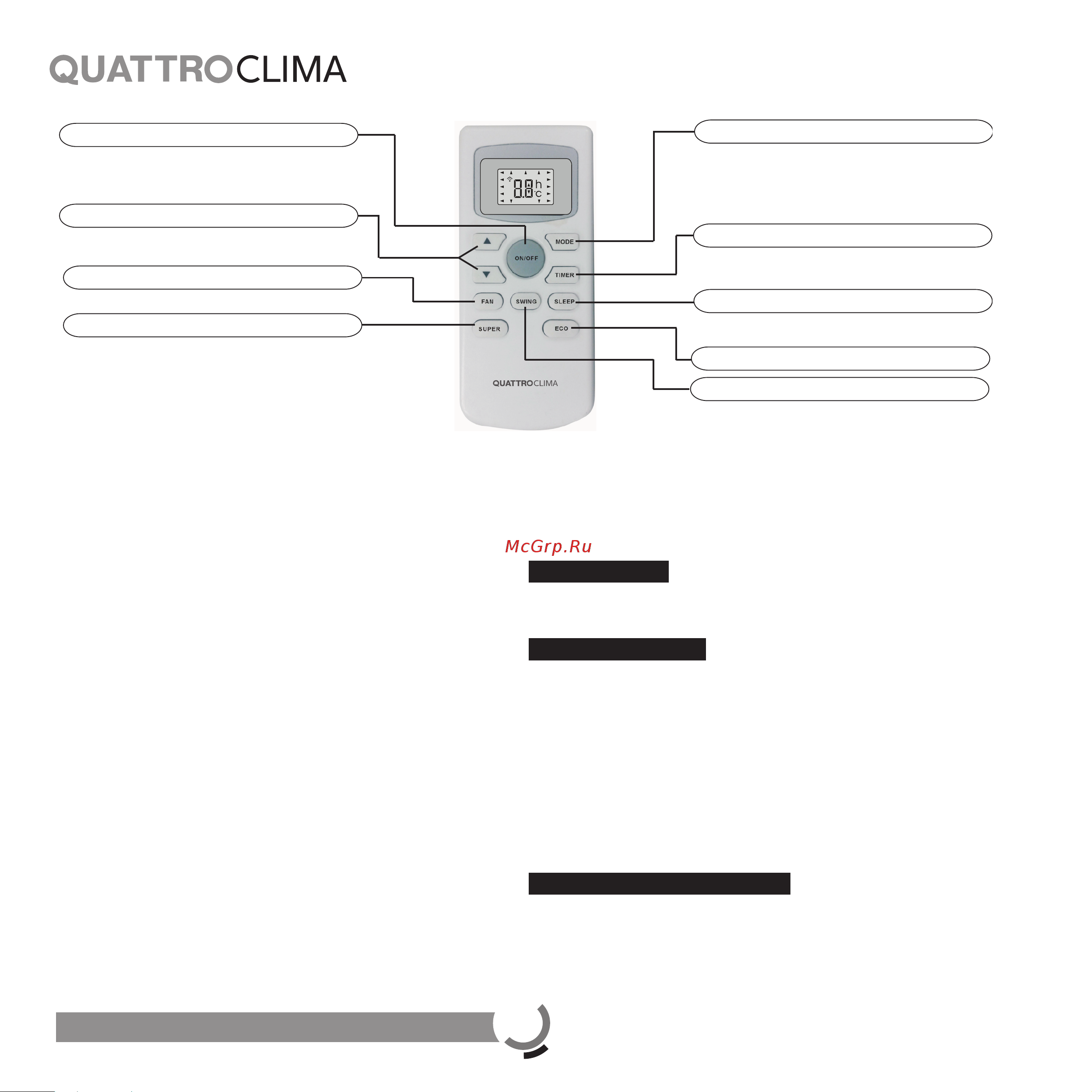

Кнопка включения/отключения
оборудования
Кнопки настройки температуры
Кнопки SWING
Нажатие соответствующей кнопки изменяет
положение горизонтальных и вертикальных
жалюзи
ON/OFF
Кнопка MODE
Последовательно изменяет режимы
работы в следующей последовательности:
AUTO - COOL - DRY - HEAT - FAN - AUTO
Кнопка SUPER работает только
в режимах обогрева и охлаждения
Настройка автоматического
выключения / включения кондиционера
Кнопка SUPER
Кнопка включения/отключения функций
SLEEP
Кнопка SLEEP
* Пульт является универсальным и применяется
для разных моделей блоков.
Некоторые функции могут быть не доступны.
Кнопка для переключения скорости вентилятора
Кнопка FAN
Кнопка TIMER
Кнопка ECO
ции, т.е. будет работать только вентилятор внутреннего
блока. Обратите внимание, что если задана скорость
вращения вентилятора AUTO (автоматическая), то если
температура в помещении будет ниже заданной, венти-
лятор будет работать на минимальной скорости вра-
щения, пока температура в помещении не поднимется
выше заданной, и не потребуется охлаждение.
DRY — режим осушения. Если влажность в помещении
слишком высокая, то можно включить блок в режиме
осушения. При этом режиме блок будет работать в
режиме охлаждения, но скорость вентилятора будет
самой низкой. Обратите внимание, что этот режим не
заменяет собой режим охлаждения.
HEAT — режим обогрева. В этом режиме, если темпера-
тура в помещении ниже заданной, то блок будет по-
давать в помещение теплый воздух. Если температура
выше заданной, то блок будет работать в режиме венти-
ляции, т.е. будет работать только вентилятор внутрен-
него блока. Обратите внимание, что если задана ско-
рость вращения вентилятора AUTO (автоматическая),
вентилятор будет работать на минимальной скорости
вращения, пока температура в помещении не понизится
ниже заданной и не потребуется нагрев.
FAN — режим вентиляции. В режиме вентиляции блок
не нагревает и не охлаждает воздух в помещении, рабо-
тает только вентилятор внутреннего блока.
MODE – Режим
Каждое нажатие кнопки MODE переключает режим ра-
боты кондиционера: AUTO-COOL-DRY-HEAT-FAN
SLEEP – Режим сна
Нажмите кнопку SLEEP на пульте дистанционного
управления. Соответствующая надпись появится на
дисплее пульта. Если установлен режим «Охлаждение»,
поддерживаемая температура постепенно будет повы-
шаться на 1 °C через 1 ч. работы и еще на 2 °C спустя
1 ч. В режиме «Обогрев», поддерживаемая температура
постепенно понизится на 1 °C через 1 ч. работы и еще
на 2 °C спустя 1 ч. Автоматичес кий выход из режима
через 10 часов.
FAN – Скорость вентилятора
Скорость вентилятора регулируется нажатием кнопки
FAN. Скорость меняется последовательно: AUTO (авто-
матическая), LOW (низкая), MID (средняя), HI (высокая).
