8

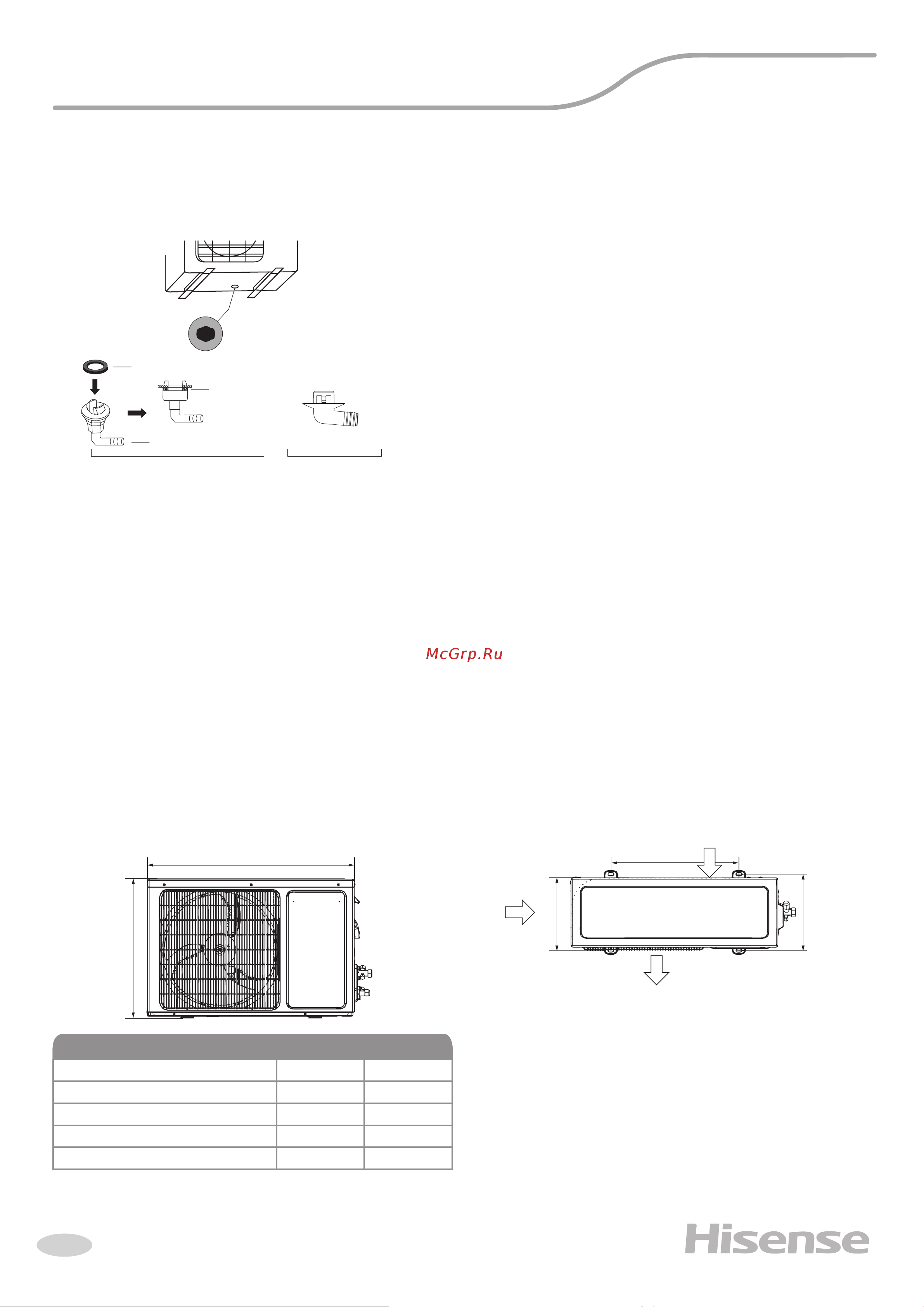

Общие требования к установке
(1) (2)
прокладка
прокладка
дренажный отвод
отверстие
для дренажного
отвода
• Если наружный блок оснащён функцией теплового насоса, установите патрубок отвода конденсата
наружного блока. По этому патрубку будет отводиться конденсат, образующийся при работе
наружного блока в режиме нагрева.
Примечание:
изображение конструкции дренажного патрубка приведено
для справки. Конструкция дренажного патрубка вашего
кондиционера может отличаться (например, может
отсутствовать резиновая прокладка)
• В местах, в которых присутствуют минеральные
масла (или их пары), например, смазочные.
• В условиях морского климата с большим
содержанием солей в воздухе (в зависимости
от модели и вида антикоррозийной обработки
наружного блока).
• В условиях присутствия вызывающих коррозию
газов, например, сернистых.
• В условиях сильных колебаний напряжения в
сети (на промышленных предприятиях).
• В автомобильном транспорте или на водном
транспорте.
• В местах, где присутствуют сильные
электромагнитные поля.
• В местах, где имеются горючие газы или
материалы.
• В местах, где имеются пары кислот и щелочей,
а также в других особых условиях.
• В местах, где в окружающем воздухе
присутствует большое количество взвешенных
механических частиц.
• В помещениях.
Запрещается устанавливать наружные блоки сплит-систем в следующих местах:
Примечание:
приведенные установочные размеры являются справочными
и могут быть изменены без предварительного уведомления.
Установочные данные для наружных блоков:
Выброс воздуха
Забор
воздуха
Забор воздуха
Ш
А
Б
В
Г
Ш
А
Б
В
Г
Размеры наружного блока Ш×В×Г, мм
Размер А, мм Размер Б, мм
660×482×240 438 264
715×482×240 443 264
780×540×260 530 290
860×650×310 542 341
Наружные блоки NEO Classic A
