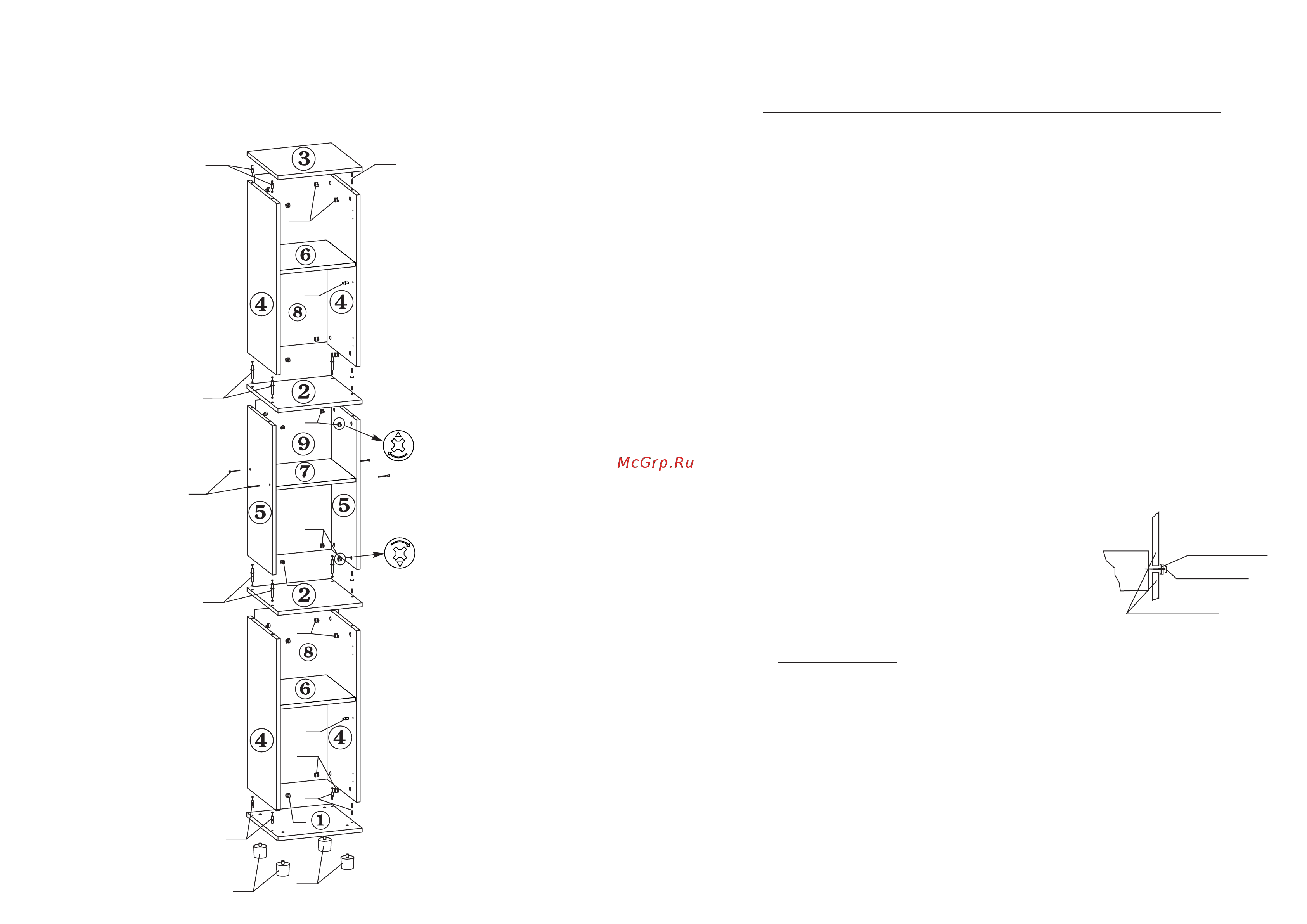

З УКАЗАНИЯ ПО СБОРКЕ ШКАФА ШУ 30 Сборку изделия рекомендуем доверить специалисту В случае самостоятельной сборки строго следуйте указаниям настоящей инструкции Предприятие изготовитель нс несет ответственность за повреждения изделия произошедшие во время сборки Для сборки изделия необходим следующий инструмент крестовая отвертка молоток 1 1 В отверстия на боковинах дет 4 5 вставьте эксцентрики поз А Обратите внимание стрелка на эксцентрике должна быть направлена к торцу детали В отверстия в основании и крышки дет 1 3 закрутите штоки эксцентриков поз Б В отверстия в основании дст 1 вставьте опоры поз Г 1 2 Присоедините к основанию дет 1 боковины дст 4 так чтобы штоки эксцентриков закрепленные в основании вошли в отверстия в торцах боковин Поверните эксцентрики в боковинах на 180 град по часовой стрелке 1 3 Вставьте 2 х сторонние штоки поз В в отверстия в полке дет 2 длинной стороной Соедините полку с боковинами дет 4 Поверните эксцентрики в боковинах на 180 град по часовой стрелке 1 4 Соедините между собой боковины дет 5 и полку дет 7 с помощью винтовой стяжки Присоедините к полке дст 2 боковины дет 5 так чтобы штоки эксцентриков в полке вошли в отверстия в торцах боковин Поверните эксцентрики в боковинах на 180 град по часовой стрелке 1 5 Вставьте 2 х сторонние штоки поз В в отверстия в полке дет 2 длинной стороной Соедините полку с боковинами дет 5 Поверните эксцентрики в боковинах на 180 град по часовой стрелке 1 6 Присоедините к полке дет 2 боковины дст 4 так чтобы штоки эксцентриков в полке вошли в отверстия в торцах боковин Поверните эксцентрики в боковинах на 180 град по часовой стрелке 1 7 Присоедините крышку дет 3 к боковинам дст 4 так чтобы штоки эксцентриков в крышке вошли в отверстия в торцах боковин Поверните эксцентрики в боковинах на 180 град по часовой стрелке 1 8 Закрепите гвоздями в нижней части шкафа заднюю стенку дет 8 к боковым стенкам дет 4 и основанию Закрепите гвоздями в средней части заднюю стенку дет 9 Закрепите гвоздями в верхней части шкафа заднюю стенку дет 8 к боковым стенкам дет 4 и крышке К полкам дет 2 части задней стенки крепятся через скрепку Хельги поз К 1 9 В отверстия в боковинах дет 4 вставьте полкодержатели поз Д и установите полки дет 6 1 10 Регулировочными винтами на опорах поз Г добейтесь устойчивого горизонтального положения шкафа Закройте отверстия в основании дет 1 входящими в комплект опор заглушками 1 11 Закройте заглушками эксцентриковые стяжки Изделие готово к эксплуатации
