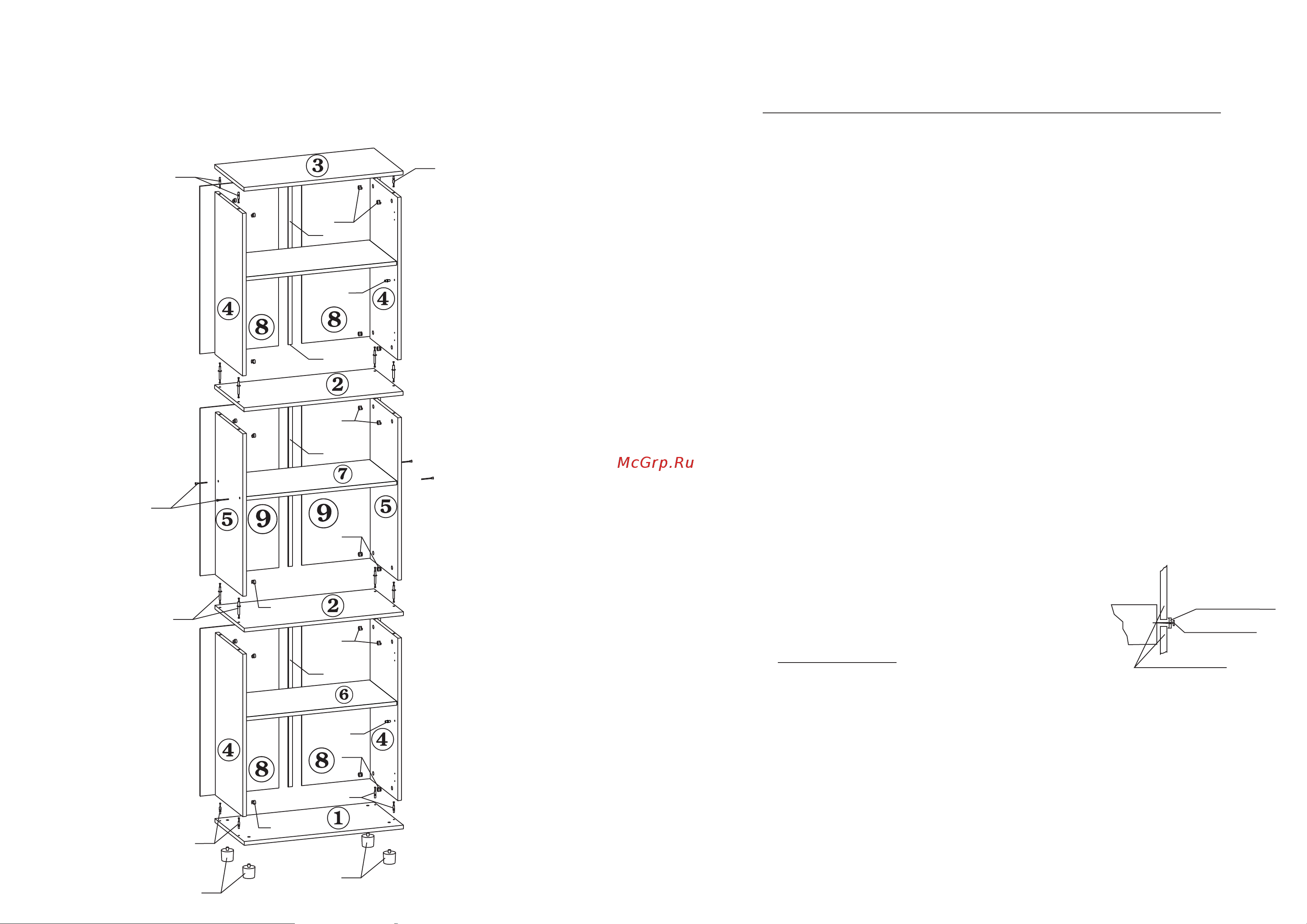

З УКАЗАНИЯ ПО СБОРКЕ ШКАФА ШУ 40 Сборку изделия рекомендуем доверить специалисту В случае самостоятельной сборки строго следуйте указаниям настоящей инструкции Предприятие изготовитель нс несет ответственность за повреждения изделия произошедшие во время сборки Для сборки изделия необходим следующий инструмент крестовая отвертка молоток ключ шестигранник 4мм входит в комплект изделия 1 1 В отверстия на боковинах дет 4 5 вставьте эксцентрики поз А Обратите внимание стрелка на эксцентрике должна быть направлена к торцу детали В отверстия в основании и крышки дет 1 3 закрутите штоки эксцентриков поз Б В отверстия в основании дст 1 вставьте опоры поз Г 1 2 Присоедините к основанию дет 1 боковины дст 4 так чтобы штоки эксцентриков закрепленные в основании вошли в отверстия в торцах боковин Поверните эксцентрики в боковинах на 180 град по часовой стрелке 1 3 Вставьте 2 х сторонние штоки поз В в отверстия в полке дет 2 длинной стороной Соедините полку с боковинами дет 4 Поверните эксцентрики в боковинах на 180 град по часовой стрелке 1 4 Соедините между собой боковины дет 5 и полку дет 7 с помощью винтовой стяжки Присоедините к полке дст 2 боковины дет 5 так чтобы штоки эксцентриков в полке вошли в отверстия в торцах боковин Поверните эксцентрики в боковинах на 180 град по часовой стрелке 1 5 Вставьте 2 х сторонние штоки поз В в отверстия в полке дет 2 длинной стороной Соедините полку с боковинами дет 5 Поверните эксцентрики в боковинах на 180 град по часовой стрелке 1 6 Присоедините к полке дет 2 боковины дст 4 так чтобы штоки эксцентриков в полке вошли в отверстия в торцах боковин Поверните эксцентрики в боковинах на 180 град по часовой стрелке 1 7 Присоедините крышку дет 3 к боковинам дст 4 так чтобы штоки эксцентриков в крышке вошли в отверстия в торцах боковин Поверните эксцентрики в боковинах на 180 град по часовой стрелке 1 8 Соедините в нижней части шкафа две части задней стенки дет 8 стыковочным профилем поз Ж и гвоздями прикрепите к боковым стенкам дст 4 и основанию Аналогично закрепите в средней части задние стенки дст 9 с использованием стыковочного профиля поз Ж и две части задней стенки дет 8 в верхней части шкафа К полкам дст 2 части задней стенки крепятся через скрепку Хельги поз З Скрепка Хельги 1 9 В отверстия в боковинах дет 4 вставьте полкодержатели поз Д и установите полки дет 6 Шуруп 3x20 1 10 Регулировочными винтами на опорах поз Г добейтесь устойчивого горизонтального положения шкафа степка Закройте отверстия в основании дет 1 входящими в комплект опор заглушками 1 11 Закройте заглушками эксцентриковые стяжки Изделие готово к эксплуатации
