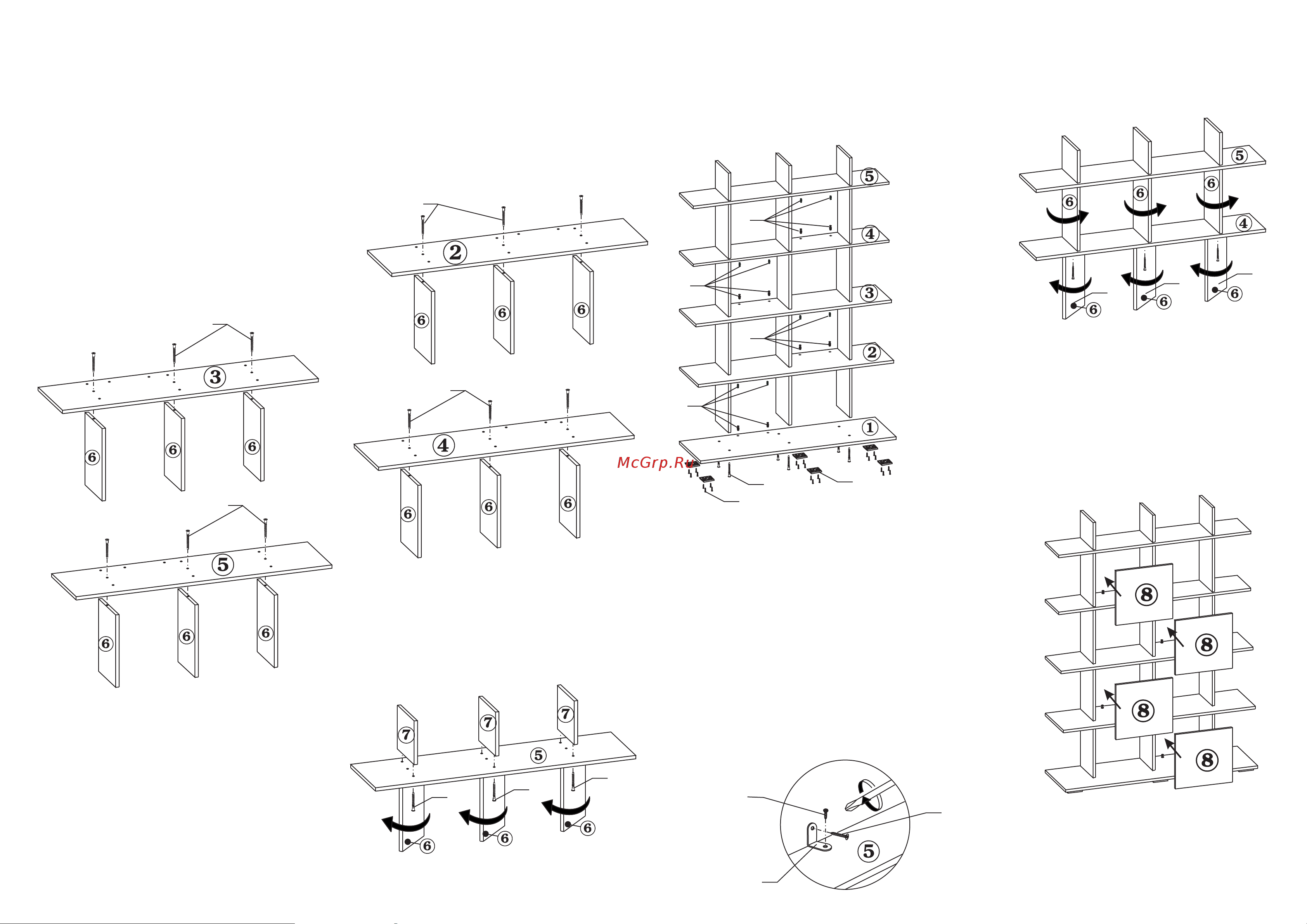

3 УКАЗАНИЯ ПО СБОРКЕ СТЕЛЛАЖА СТ 5 Сборку изделия рекомендуем доверить специалисту В случае самостоятельной сборки строго следуйте указаниям настоящей инструкции Предприятие изготовитель нс несет ответственность за повреждения изделия произошедшие во время сборки Для сборки изделия необходим следующий инструмент крестовая отвертка ключ шестигранник 4мм входит в комплект изделия Для крепления стеллажа к стене потребуется ударная дрель и сверло с победитовой напайкой диаметром 6мм 3 3 Последовательно соедините все элементы аналогичным образом Начиная с полки 5 с перегородками затем полка 4 с перегородками затем полка 3 с перегородками затем полка 2 с перегородками 3 1 К полкам дет 2 3 4 5 присоедините к каждой по три перегородки дет 6 зафиксировав их винтовой стяжкой поз А через центральное отверстие в полке А 3 4 Присоедините основание дет 1 к получсной конструкции при помощи винтовой стяжки поз А Снизу на основании дет 1 при помощи шурупов поз Д закрепите опоры поз В 3 5 В проемы для установки задних стенок дет 8 вкрутите дюбели ввинчиваемые поз Б По 2шт в нижнюю и верхнюю полку 3 5 Установите задние стенки дет 8 с фронтальной части так чтобы головки дюбелей поз Б установленные в полках вошли в эксцентрики запрсссованыс в задних стенках Зафиксируйте задние стенки повернув эксцентрики на 180 градусов по часовой стрелке 3 2 Поверните перегородки дет 6 на 45 градусов чтобы обеспечить доступ к крепежным отверстиям для установки остальных перегородок дет 6 и 7 Закрепите детали винтовой стяжкой поз А 3 6 На верхнюю полку дет 5 установите монтажный уголок поз Г Закрепив его шурупами поз Д Размстгс и просверлите в стене отверстие забейте в него пластиковый дюбель поз Ж и закрепите стеллаж через монтажный уголок шурупом 4x40 поз Е Изделие готово к эксплуатации
