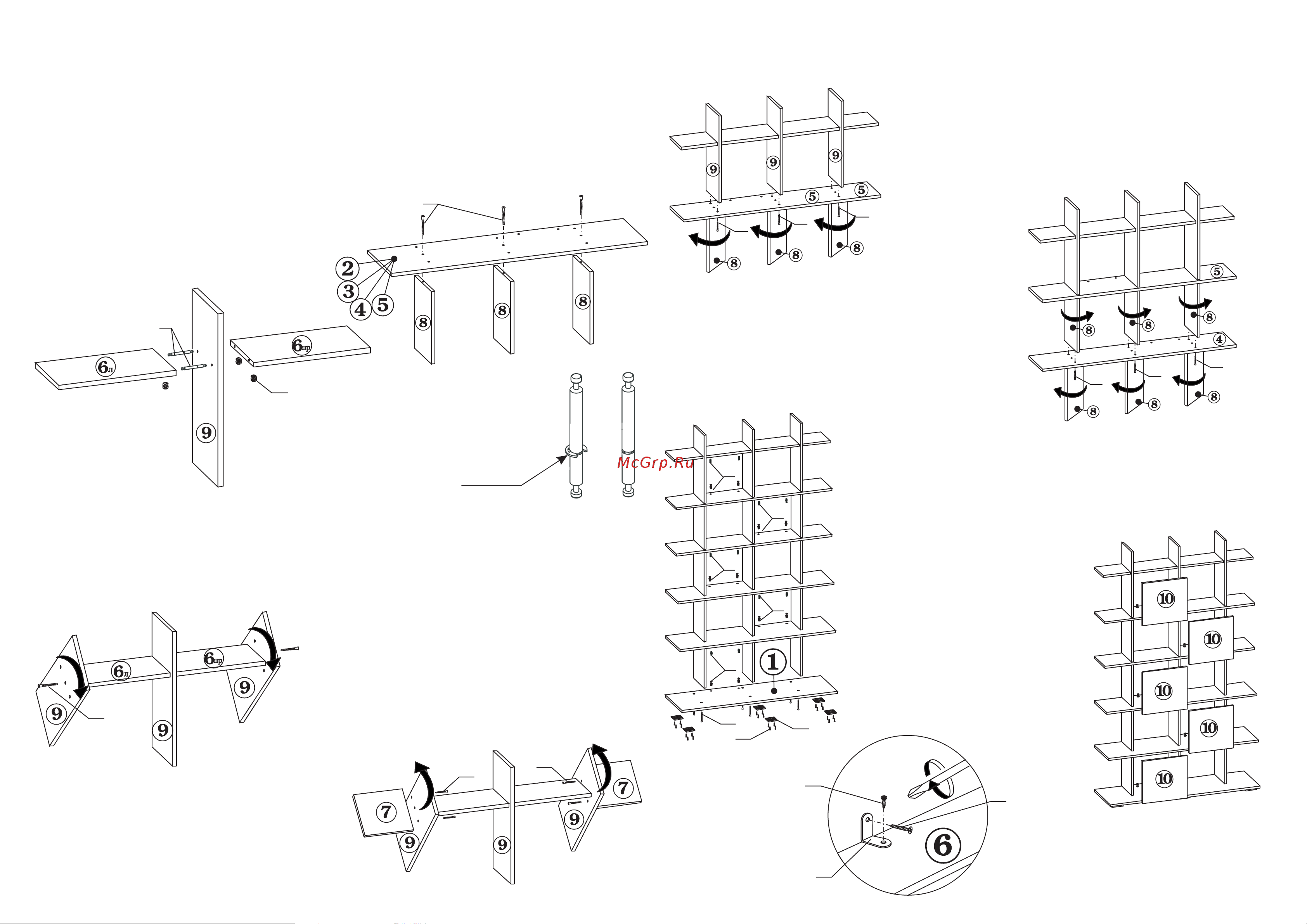

3 УКАЗАНИЯ ПО СБОРКЕ СТЕЛЛАЖА СТ 6 Сборку изделия рекомендуем доверить специалисту В случае самостоятельной сборки строго следуйте указаниям настоящей инструкции Предприятие изготовитель нс несет ответственность за повреждения изделия произошедшие во время сборки Для сборки изделия необходим следующий инструмент крестовая отвертка ключ шестигранник 4мм входит в комплект изделия Для крепления стеллажа к стене потребуется ударная дрель и сверло с победитовой напайкой диаметром 6мм 3 1 К полкам дст 2 3 4 5 присоедините к каждой по три перегородки дет 8 зафиксировав их винтовой стяжкой поз А через центральное отверстие в полке Поз В 3 2 Удалите стопорное кольцо с 2х сторонних штоков эксцентриков поз В Удалить 3 3 Установите эксцентрики поз Б в полки дст 6л и 6пр Обратите внимание в детали 6л имеются отверстия для установки ввинчиваемых дюбелей поз Г предназначеныс для крепления задней стенки дет 10 Соедините полки дет 6л и 6пр через перегородку дет 9 2х сторонними штоками поз В Следите чтобы штоки вошли в тоцсвыс отверстия деталей Зафиксируйте эксцентрики повернув их на 180 градусов по часовой стрелке 3 4 Присоедините к полкам дет 6 две перегородки дет 9 закрепив их винтовыми стяжками поз А Через центральное отверстие Поверните перегородки примерно на 45 градусов чтобы обеспечить доступ к другим крепежным отверстиям 3 5 Закрепите винтовыми стяжками поз А боковые полки дет 7 Поверните перегородки 7 с боковыми полками в обратное положение 3 6 К получсной конструкции присоедините полку дет 5 повернув закрепленные к ней перегородки дет 8 на 45 градусов обеспечив доступ к отверстиям для крепления перегородок дет 9 Закрепите детали винтовой стяжкой поз А 3 7 Последовательно соедините все элементы аналогичным образом Начиная с полки 5 с перегородками затем полка 4 с перегородками затем полка 3 с перегородками затем полка 2 с перегородками 3 8 Присоедините основание дет 1 к получсной конструкции при помощи винтовой стяжки поз А Снизу на основании дет 1 при помощи шурупов поз Ж закрепите опоры поз Д В проемы для установки задних стенок дст 10 вкрутите дюбели ввинчиваемые поз Г По 2шт в нижнюю и верхнюю полку 8 8 А 8 A 8 3 9 Установите задние стенки дет 10 с фронтальной части так чтобы головки дюбелей поз Г установленные в полках вошли в эксцентрики запрсссованыс в задних стенках Зафиксируйте задние стенки повернув эксцентрики на 180 градусов по часовой стрелке 3 10 На верхнюю полку дет 6 установите монтажный уголок поз Е Закрепив его шурупами поз Ж Разметтс и просверлите в стене отверстие забейте в него пластиковый дюбель поз И и закрепите стеллаж через монтажный уголок шурупом 4x40 поз З Закройте эксцентрики входящими в комплект декоративными заглушками Изделие готово к эксплуатации
