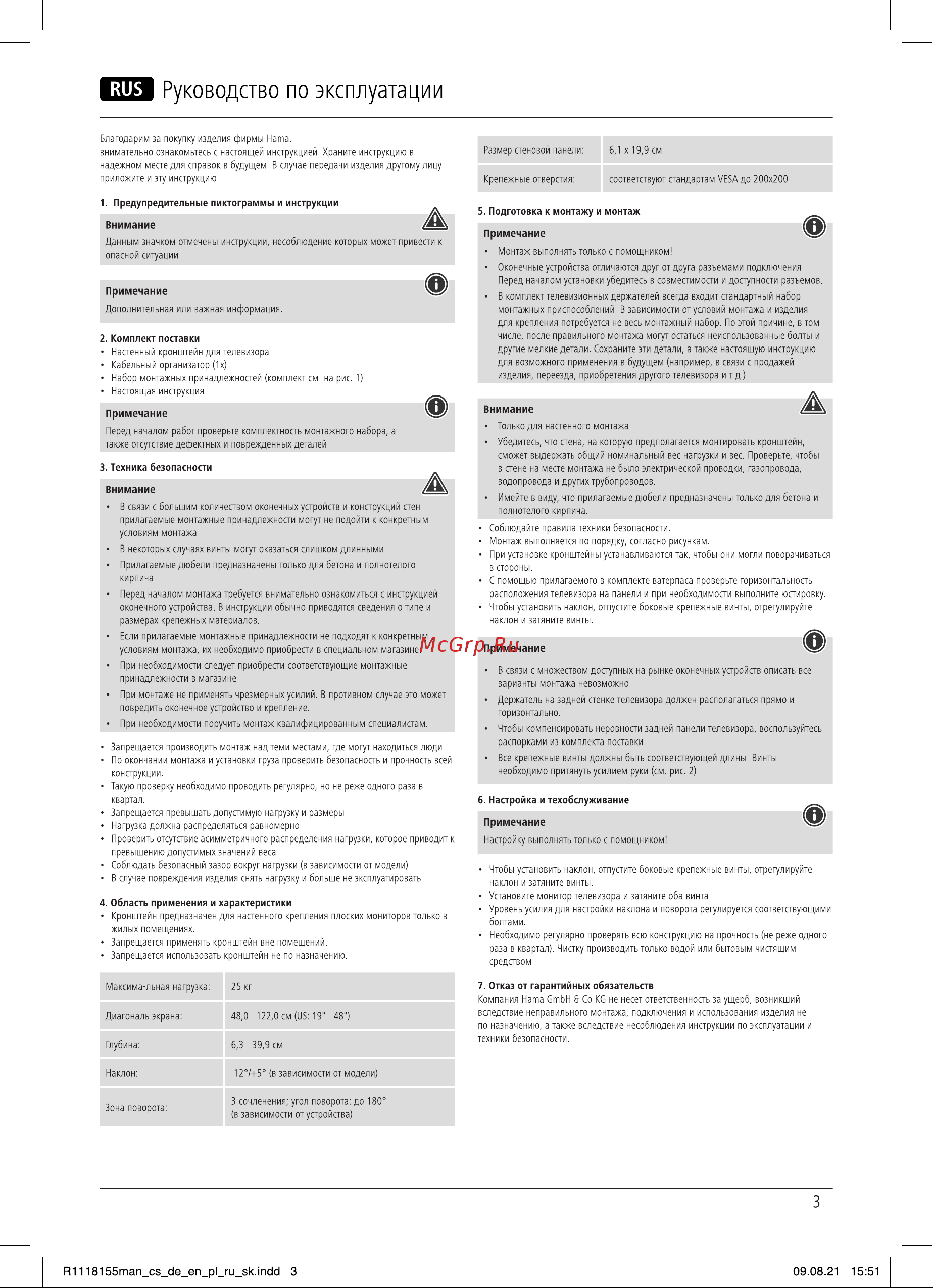

Hama R1 118155 черный [5/10] Руководство по эксплуатации

Содержание

Похожие устройства

RUS Руководство по эксплуатации Благодарим за покупку изделия фирмы Нагла Размер стеновой панели 6 1 х 19 9 см внимательно ознакомьтесь с настоящей инструкцией Храните инструкцию в надежном месте для справок в будущем В случае передачи изделия другому лицу приложите и эту инструкцию Крепежные отверстия 1 Предупредительные пиктограммы и инструкции Внимание А соответствуют стандартам VESA до 200x200 5 Подготовка к монтажу и монтаж Примечание Данным значком отмечены инструкции несоблюдение которых может привести к Монтаж выполнять только с помощником опасной ситуации Оконечные устройства отличаются друг от друга разъемами подключения Перед началом установки убедитесь в совместимости и доступности разъемов примечание В комплект телевизионных держателей всегда входит стандартный набор Дополнительная или важная информация монтажных приспособлений В зависимости от условий монтажа и изделия для крепления потребуется не весь монтажный набор По этой причине в том 2 Комплект поставки числе после правильного монтажа могут остаться неиспользованные болты и Настенный кронштейн для телевизора другие мелкие детали Сохраните эти детали а также настоящую инструкцию Кабельный организатор 1 х для возможного применения в будущем например в связи с продажей Набор монтажных принадлежностей комплект см на рис 1 изделия переезда приобретения другого телевизора и тд Настоящая инструкция А Внимание Примечание Только для настенного монтажа Перед началом работ проверьте комплектность монтажного набора а Убедитесь что стена на которую предполагается монтировать кронштейн также отсутствие дефектных и поврежденных деталей сможет выдержать общий номинальный вес нагрузки и вес Проверьте чтобы 3 Техника безопасности А Внимание В связи с большим количеством оконечных устройств и конструкций стен в стене на месте монтажа не было электрической проводки газопровода водопровода и других трубопроводов Имейте в виду что прилагаемые дюбели предназначены только для бетона и полнотелого кирпича прилагаемые монтажные принадлежности могут не подойти к конкретным Соблюдайте правила техники безопасности условиям монтажа В некоторых случаях винты могут оказаться слишком длинными Прилагаемыедюбелипредназначенытолькодлябетонаиполн отеле го кирпича Монтаж выполняется по порядку согласно рисункам При установке кронштейны устанавливаются так чтобы они могли поворачиваться в стороны С помощью прилагаемого в комплекте ватерпаса проверьте горизонтальность Перед началом монтажа требуется внимательно ознакомиться с инструкцией оконечного устройства В инструкции обычно приводятся сведения о типе и размерах крепежных материалов расположения телевизора на панели и при необходимости выполните юстировку Чтобы установить наклон отпустите боковые крепежные винты отрегулируйте наклон и затяните винты В Если прилагаемые монтажные принадлежности не подходят к конкретным условиям монтажа их необходимо приобрести в специальном магазине При необходимости следует приобрести соответствующие монтажные принадлежности в магазине Примечание В связи с множеством доступных на рынке оконечных устройств описать все варианты монтажа невозможно При монтаже не применять чрезмерных усилий В противном случае это может повредить оконечное устройство и крепление При необходимости поручить монтаж квалифицированным специалистам Запрещается производить монтаж над теми местами где могут находиться люди По окончании монтажа и установки груза проверить безопасность и прочность всей Держатель на задней стенке телевизора должен располагаться прямо и горизонтально Чтобы компенсировать неровности задней панели телевизора воспользуйтесь распорками из комплекта поставки Все крепежные винты должны быть соответствующей длины Винты необходимо притянуть усилием руки см рис 2 конструкции Такую проверку необходимо проводить регулярно но не реже одного раза в квартал 6 Настройка и техобслуживание Запрещается превышать допустимую нагрузку и размеры Нагрузка должна распределяться равномерно Примечание Проверить отсутствие асимметричного распределения нагрузки которое приводит к Настройку выполнять только с помощником превышению допустимых значений веса Соблюдать безопасный зазор вокруг нагрузки в зависимости от модели В случае повреждения изделия снять нагрузку и больше не эксплуатировать 4 Область применения и характеристики Кронштейн предназначен для настенного крепления плоских мониторов только в жилых помещениях Запрещается применять кронштейн вне помещений Запрещается использовать кронштейн не по назначению Максима льная нагрузка 25 кг Диагональ экрана 48 0 122 0 см US 19 48 Чтобы установить наклон отпустите боковые крепежные винты отрегулируйте наклон и затяните винты Установите монитор телевизора и затяните оба винта Уровень усилия для настройки наклона и поворота регулируется соответствующими болтами Необходимо регулярно проверять всю конструкцию на прочность не реже одного раза в квартал Чистку производить только водой или бытовым чистящим средством 7 Отказ от гарантийных обязательств Компания Hama GmbH Со KG не несет ответственность за ущерб возникший вследствие неправильного монтажа подключения и использования изделия не по назначению а также вследствие несоблюдения инструкции по эксплуатации и Глубина 6 3 39 9 см Наклон 12 ч 5 в зависимости от модели Зона поворота техники безопасности 3 сочленения угол поворота до 180 в зависимости от устройства 3 R1118155man_cs_de_en_pl_ru_sk indd 3 09 08 21 15 51
