01 ПЕРЕВІРКА
КОМПОНЕНТІВ
Модуль бездротового приймача / Динамік об’ємного звуку
X 2 / Кабель до динаміка X 2 / Шнур живлення
ПРИМІТКИ
• Інформацію щодо джерела живлення й енергоспоживання
можна знайти на наклейці, розміщеній на продукті.
(Мітка: задня сторона основного блока)
• Зовнішній вигляд та характеристики виробу можуть
змінюватися без завчасного повідомлення.
02 ПІДКЛЮЧЕННЯ
SWA-9100S ДО ЗВУКОВОЇ
ПАНЕЛІ SOUNDBAR

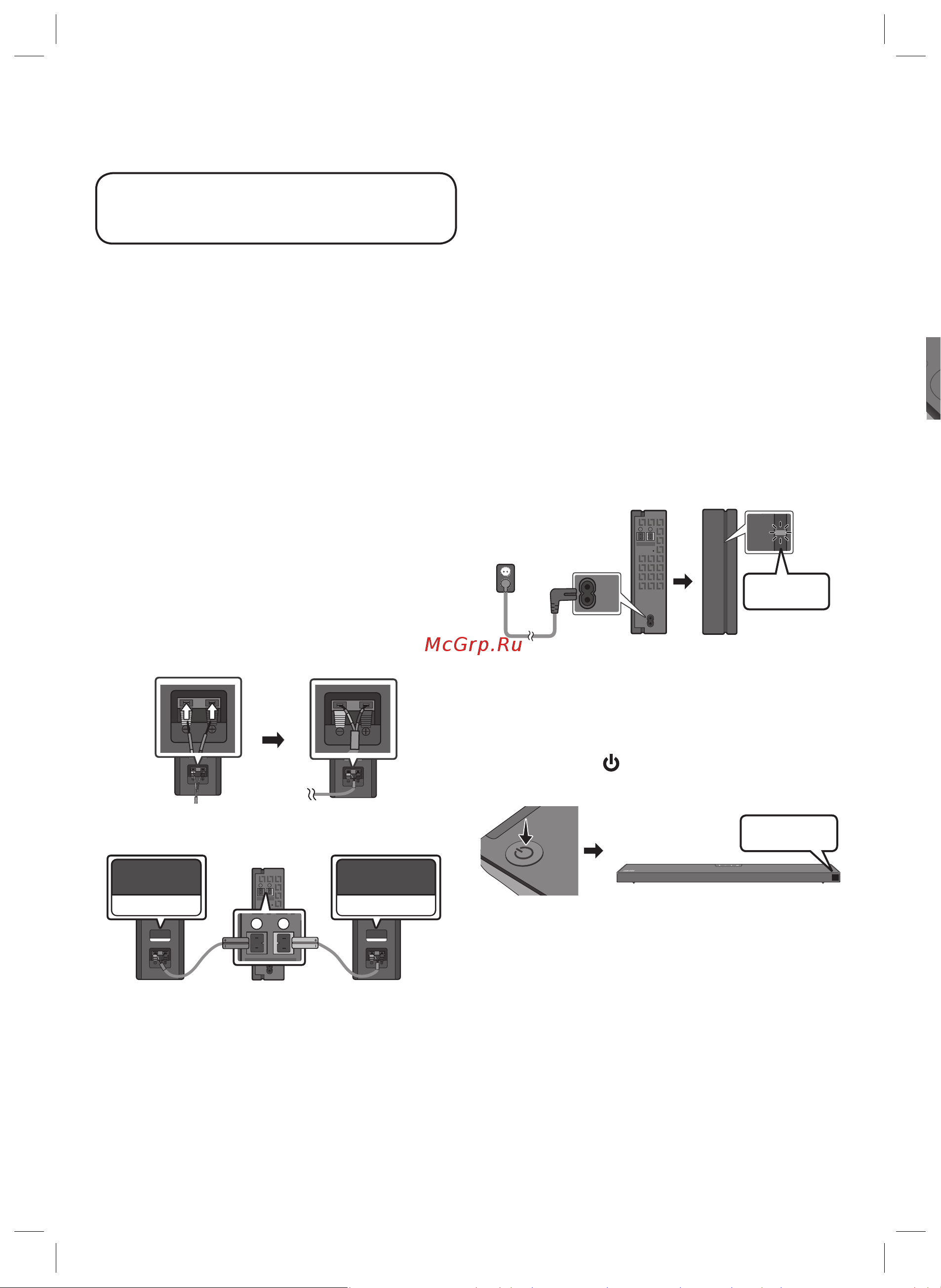

1. Підключіть модуль бездротового
приймача до 2 динаміків об’ємного звуку
За допомогою кабелів від динаміків підключіть два динаміки
об’ємного звуку до модуля бездротового приймача.
• У разі підключення кабелю динаміка підключіть дріт з
осердям до динаміка.
SURROUND-RIGHT
SURROUND-RIGHT
• Кабелі від динаміків мають кольорове маркування.
SURROUND-LEFT
ID SET
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
POWER
ID SET
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
SURROUND-RIGHT
SURROUND-LEFT SURROUND-RIGHT
• При підключенні кабелів від динаміків до модуля
бездротового приймача виконуйте наступні дії:
1. Вставте сірий штекер в сіре гніздо модуля бездротового
приймача.
2. Вставте синій штекер в синє гніздо модуля бездротового
приймача.
• При підключенні кабелів від динаміків до динаміків
об’ємного звуку виконуйте наступні дії:
1. Приєднайте кабель від динаміка, підключений до сірого
гнізда, до динаміка із сірою етикеткою.
2. Приєднайте кабель від динаміка, підключений до синього
гнізда, до динаміка із синьою етикеткою.
3. Вставте червоний та чорний кінці кожного кабелю
від динаміка відповідно в червоне та чорне гніздо
відповідного динаміка.
• Етикетки розташовані на задній стороні динаміків.
2. Після підключення до електричної
розетки перевірте, чи система перейшла
до режиму очікування
Вставте шнур живлення модуля бездротового приймача в
електричну розетку та в модуль бездротового приймача, щоб
увімкнути модуль бездротового приймача.
(Синій) світлодіодний індикатор LINK на модулі бездротового
приймача почне блимати. Якщо світлодіодний індикатор не
миготить, перейдіть до кроку 6.
ID SET
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
POWER
POWER
STANDBY
LINK
STANDBY
LINK
ID SET
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
POWER
POWER
STANDBY
LINK
STANDBY
LINK
Блимає синім
світлом
3. Вимкніть звукову панель Soundbar
Вимкніть звукову панель Soundbar за допомогою пульта
дистанційного керування звуковою панеллю Soundbar або ж
натисненням кнопки
(Живлення) на головному пристрої
звукової панелі Soundbar.
BYE
• Залежно від моделі вашої звукової панелі Soundbar вона
може відрізнятися від зображеної тут.
4. За допомогою пульта дистанційного
керування звуковою панеллю Soundbar
налаштуйте ID SET
Натисніть кнопку Вгору на пульті ДК звукової панелі Soundbar і
утримуйте протягом 5 секунд.
• Повідомлення ID SET відображається на дисплеї головного
блока звукової панелі Soundbar протягом короткого періоду
часу й потім зникає.
• Після виконання процесу ID SET живлення звукової панелі
Soundbar автоматично вмикається.
SOUND
MODE
PAIR
ID SET
• Залежно від моделі вашої звукової панелі Soundbar вона
може відрізнятися від зображеної тут.
5. Переконайтеся, що світлодіодний
індикатор LINK неперервно світиться
синім світлом (підключення здійснено)
STANDBY
LINK
STANDBY
LINK
Світиться
синім світлом
Після встановлення
підключення між звуковою
панеллю Soundbar та
модулем бездротового
приймача світлодіодний
індикатор LINK припинить
блимати та почне неперервно
світитися синім світлом.
