Nobelic ZLT P11 [2/12] Монтаж

NBLC-2230F

Монтаж

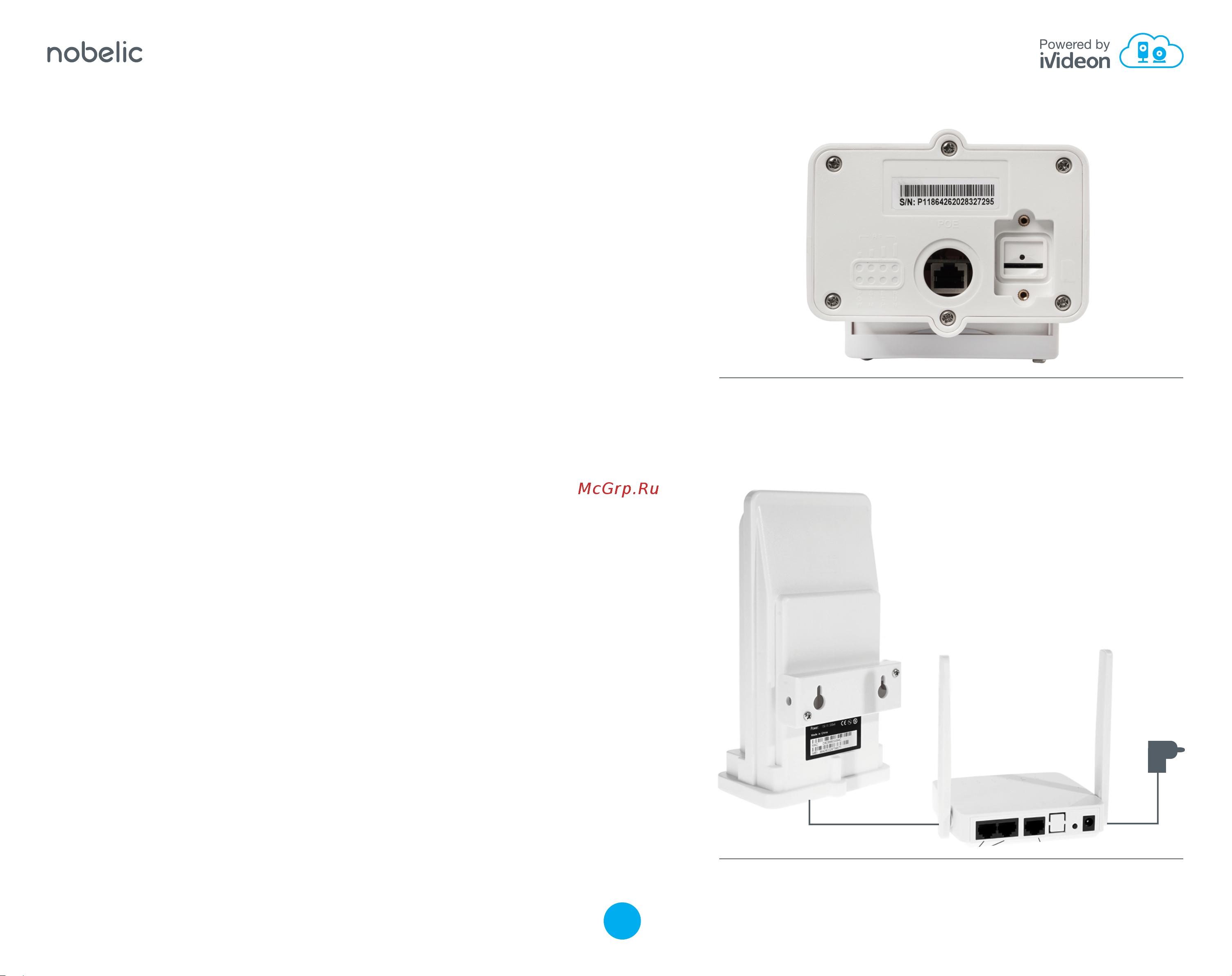

Показано на рисунке справа. Щелчок означает, что карта

USIM установлена правильно.

Порт WAN/POE внутреннего блока и порт LAN наружного

блока соединяются кабелем категории 5e.

Разместите устройство снаружи на открытом пространстве

передней панелью по направлению к базовой станции и на-

дежно зафиксируйте.

Для подключения внутреннего блока к внешнему разъему

электропитания используется сетевой адаптер. После под-

ключения устройства к электросети оно автоматически вклю-

чается и приходит в состояние готовности через 1…2минуты.

ВНИМАНИЕ!

Не рекомендуется вставлять карту USIM, когда устройство

подключено к внешнему источнику электропитания.

При извлечении карты USIM из устройства не допускается ка-

саться металлической поверхности — это может привести к

повреждению карты.

Рекомендуется использовать оригинальный адаптер питания.

Описание устройства

Устройство рассчитано на работу в сети LTE и поддерживает

передачу данных и SMS-сообщений. Голосовая связь не под-

держивается.

Примечание. Питание на наружный блок поступает через

порт WAN/POE внутреннего блока.

Схема подключения устройства

Монтаж
