Винты
Винты
Опорная ножка левая
L
Опорная ножка правая
R

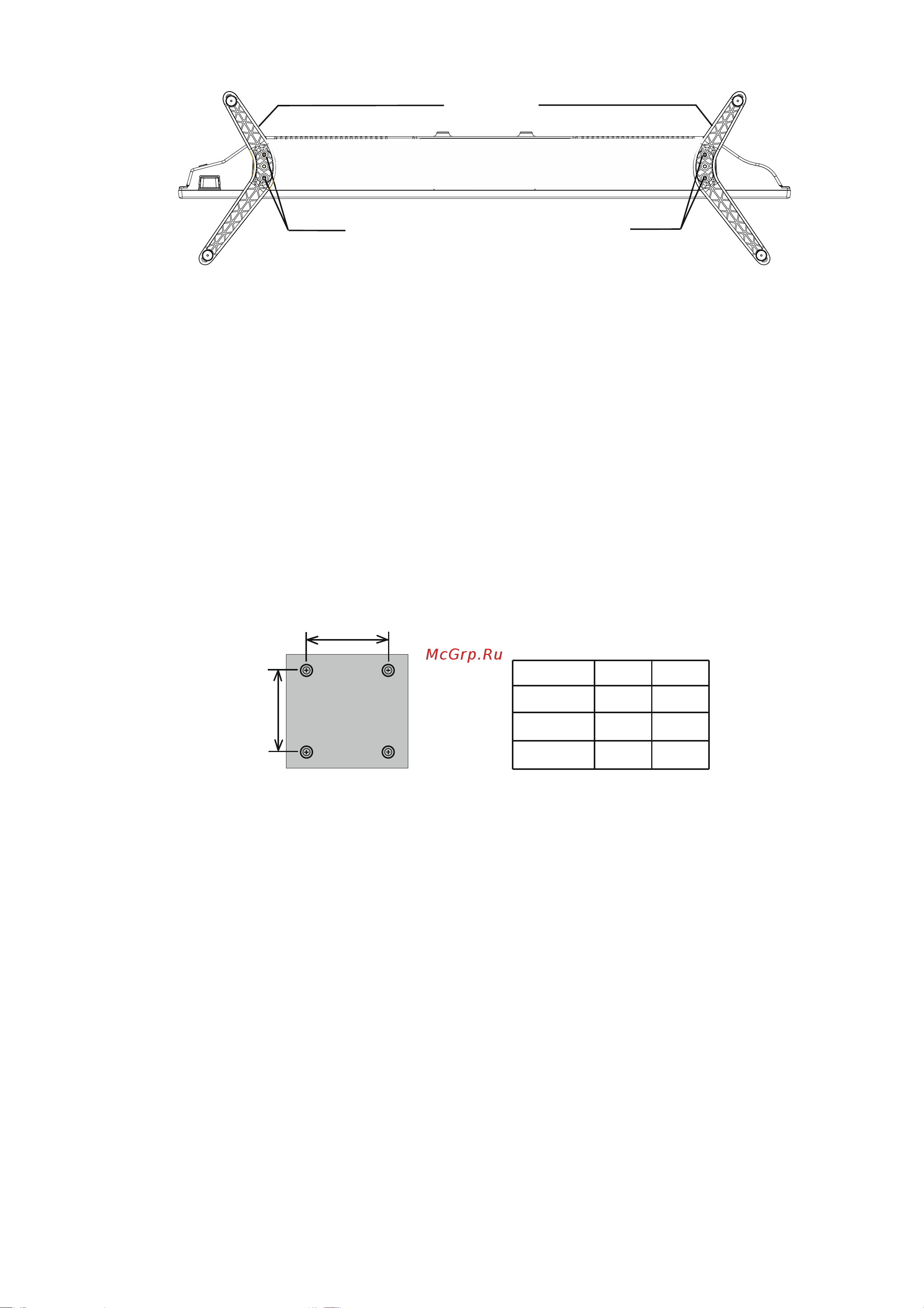

Рисунок 3
Примечание – Вид телевизора на рисунке 3 показан условно. Крепление опорных ножек
на Вашей модели телевизора производите в соответствии с фактическим внешним видом.
♦ Крепление телевизора на стене.
ПРИМЕЧАНИЕ – В связи с расположением панели разъемов при креплении телевизора
на стену следует убедиться, что между кожухом телевизора и стеной имеется достаточное
расстояние для прокладки соединительных кабелей.
• Телевизор расположите на ровной горизонтальной поверхности лицевой стороной вниз,
приняв меры (подстелите какую-нибудь ткань), препятствующие повреждению экрана. Затем вы-
крутите винты (см. рисунок 3), крепящие опорные ножки к корпусу телевизора.
• Крепление телевизора к стене осуществляют с помощью специального кронштейна, при-
обретаемого отдельно и не входящего в комплект поставки телевизора.
На кожухе телевизора настенный кронштейн крепится винтами, вкручиваемыми в четыре
резьбовых отверстия (рис. 2, поз.16). Рекомендуемый размер винтов – М6х8.
Размеры кронштейна, в зависимости от модели телевизора, определяются расстоянием
между резьбовыми отверстиями (см. рис.4).
a
a,мм
200
400
400
200
200
400
50L
55L
6 L5
b,мм
b
Рисунок 4 – Размеры для выбора настенного кронштейна
♦ Перед включением телевизора, во избежание неравномерного формирования изображе-
ния на экране, убедитесь, что он расположен вертикально.
ВНИМАНИЕ! При возникновении затруднений, связанных со снятием (установкой)
опорных ножек, а также с креплением телевизора на стену, следует обратиться к специа-
листам сервисной службы. Данная услуга является платной.
5.5 ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ К ТЕЛЕВИЗОРАМ
ВНИМАНИЕ! Перед выполнением любых подключений обязательно выключайте те-
левизор и все внешние устройства. Надежно подключайте соединительные кабели к разъ-
емам. Внимательно прочитайте руководство по эксплуатации на каждое внешнее устрой-
ство для выяснения возможных способов подключения. Это поможет достичь наилучшего
качества звука и изображения и максимально использовать технические возможности те-
левизора и подключаемого устройства.
♦ Выполните необходимые подключения внешних устройств к телевизору в соответствии с
рекомендациями таблицы 3.
ВНИМАНИЕ! Подключение кабелей осуществляйте с учетом цветовой маркировки
разъемов.
