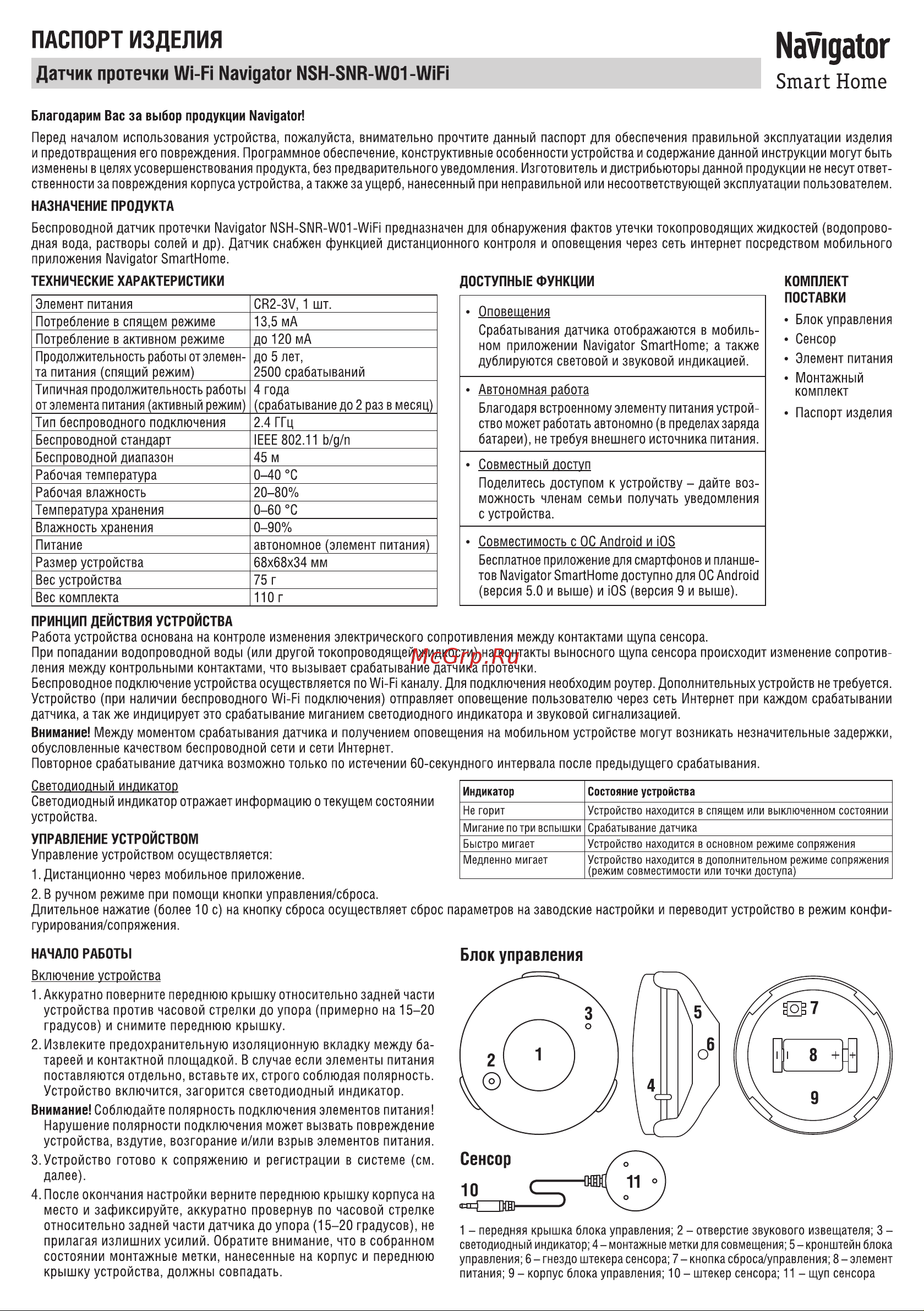

ПАСПОРТ ИЗДЕЛИЯ Navigator Датчик протечки Wi Fi Navigator NSH SNR W01 WiFi Smart Home Благодарим Вас за выбор продукции Navigator Перед началом использования устройства пожалуйста внимательно прочтите данный паспорт для обеспечения правильной эксплуатации изделия и предотвращения его повреждения Программное обеспечение конструктивные особенности устройства и содержание данной инструкции могут быть изменены в целях усовершенствования продукта без предварительного уведомления Изготовитель и дистрибьюторы данной продукции не несут ответ ственности за повреждения корпуса устройства а также за ущерб нанесенный при неправильной или несоответствующей эксплуатации пользователем НАЗНАЧЕНИЕ ПРОДУКТА Беспроводной датчик протечки Navigator NSH SNR W01 WiFi предназначен для обнаружения фактов утечки токопроводящих жидкостей водопрово дная вода растворы солей и др Датчик снабжен функцией дистанционного контроля и оповещения через сеть интернет посредством мобильного приложения Navigator SmartHome ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДОСТУПНЫЕ ФУНКЦИИ CR2 3V 1 шт Элемент питания Потребление в спящем режиме 13 5 мА Потребление в активном режиме до 120 мА Оповещения Блок управления Срабатывания датчика отображаются в мобиль ном приложении Navigator SmartHome а также дублируются световой и звуковой индикацией Продолжительность работы от элемен до 5 лет та питания спящий режим 2500 срабатываний Типичная продолжительность работы от элемента питания активный режим 4 года срабатывание до 2 раз в месяц Тип беспроводного подключения 2 4 ГГц Беспроводной стандарт IEEE 802 11 b g n Беспроводной диапазон 45 м Рабочая температура 0 40 C Рабочая влажность 20 80 Температура хранения 0 60 C Влажность хранения 0 90 Питание автономное элемент питания Размер устройства 68x68x34 мм Вес устройства 75 г Вес комплекта 110 г КОМПЛЕКТ ПОСТАВКИ Сенсор Элемент питания Монтажный комплект Автономная работа Благодаря встроенному элементу питания устройство может работать автономно в пределах заряда батареи не требуя внешнего источника питания Паспорт изделия Совместный доступ Поделитесь доступом к устройству дайте воз можность членам семьи получать уведомления с устройства Совместимость с ОС Android и OS Бесплатное приложение для смартфонов и планшетов Navigator SmartHome доступно для ОС Android версия 5 0 и выше и OS версия 9 и выше ПРИНЦИП ДЕЙСТВИЯ УСТРОЙСТВА Работа устройства основана на контроле изменения электрического сопротивления между контактами щупа сенсора При попадании водопроводной воды или другой токопроводящей жидкости на контакты выносного щупа сенсора происходит изменение сопротив ления между контрольными контактами что вызывает срабатывание датчика протечки Беспроводное подключение устройства осуществляется по Wi Fi каналу Для подключения необходим роутер Дополнительных устройств не требуется Устройство при наличии беспроводного Wi Fi подключения отправляет оповещение пользователю через сеть Интернет при каждом срабатывании датчика атак же индицирует это срабатывание миганием светодиодного индикатора и звуковой сигнализацией Внимание Между моментом срабатывания датчика и получением оповещения на мобильном устройстве могут возникать незначительные задержки обусловленные качеством беспроводной сети и сети Интернет Повторное срабатывание датчика возможно только по истечении 60 секундного интервала после предыдущего срабатывания Светодиодный индикатор Светодиодный индикатор отражает информацию о текущем состоянии устройства УПРАВЛЕНИЕ УСТРОЙСТВОМ Управление устройством осуществляется Индикатор Состояние устройства Не горит Устройство находится в спящем или выключенном состоянии Мигание потри вспышки Срабатывание датчика Быстро мигает Устройство находится в основном режиме сопряжения Медленно мигает Устройство находится в дополнительном режиме сопряжения режим совместимости или точки доступа 1 Дистанционно через мобильное приложение 2 В ручном режиме при помощи кнопки управления сброса Длительное нажатие более 10 с на кнопку сброса осуществляет сброс параметров на заводские настройки и переводит устройство в режим конфигурирования сопряжения НАЧАЛО РАБОТЫ Блок управления Включение устройства 1 Аккуратно поверните переднюю крышку относительно задней части устройства против часовой стрелки до упора примерно на 15 20 градусов и снимите переднюю крышку 2 Извлеките предохранительную изоляционную вкладку между ба тареей и контактной площадкой В случае если элементы питания поставляются отдельно вставьте их строго соблюдая полярность Устройство включится загорится светодиодный индикатор Внимание Соблюдайте полярность подключения элементов питания Нарушение полярности подключения может вызвать повреждение устройства вздутие возгорание и или взрыв элементов питания 3 Устройство далее готово к сопряжению и регистрации в системе см 4 После окончания настройки верните переднюю крышку корпуса на место и зафиксируйте аккуратно провернув по часовой стрелке относительно задней части датчика до упора 15 20 градусов не прилагая излишних усилий Обратите внимание что в собранном состоянии монтажные метки нанесенные на корпус и переднюю крышку устройства должны совпадать 1 передняя крышка блока управления 2 отверстие звукового извещателя 3 светодиодный индикатор 4 монтажные метки для совмещения 5 кронштейн блока управления 6 гнездо штекера сенсора 7 кнопка сброса управления 8 элемент питания 9 корпус блока управления 10 штекер сенсора 11 щуп сенсора
