Работасноутбуком
Разъемы на порте-репликаторе
1
17
16
15
2
3
4
5
6
7
8
9
10
11
12
13
14

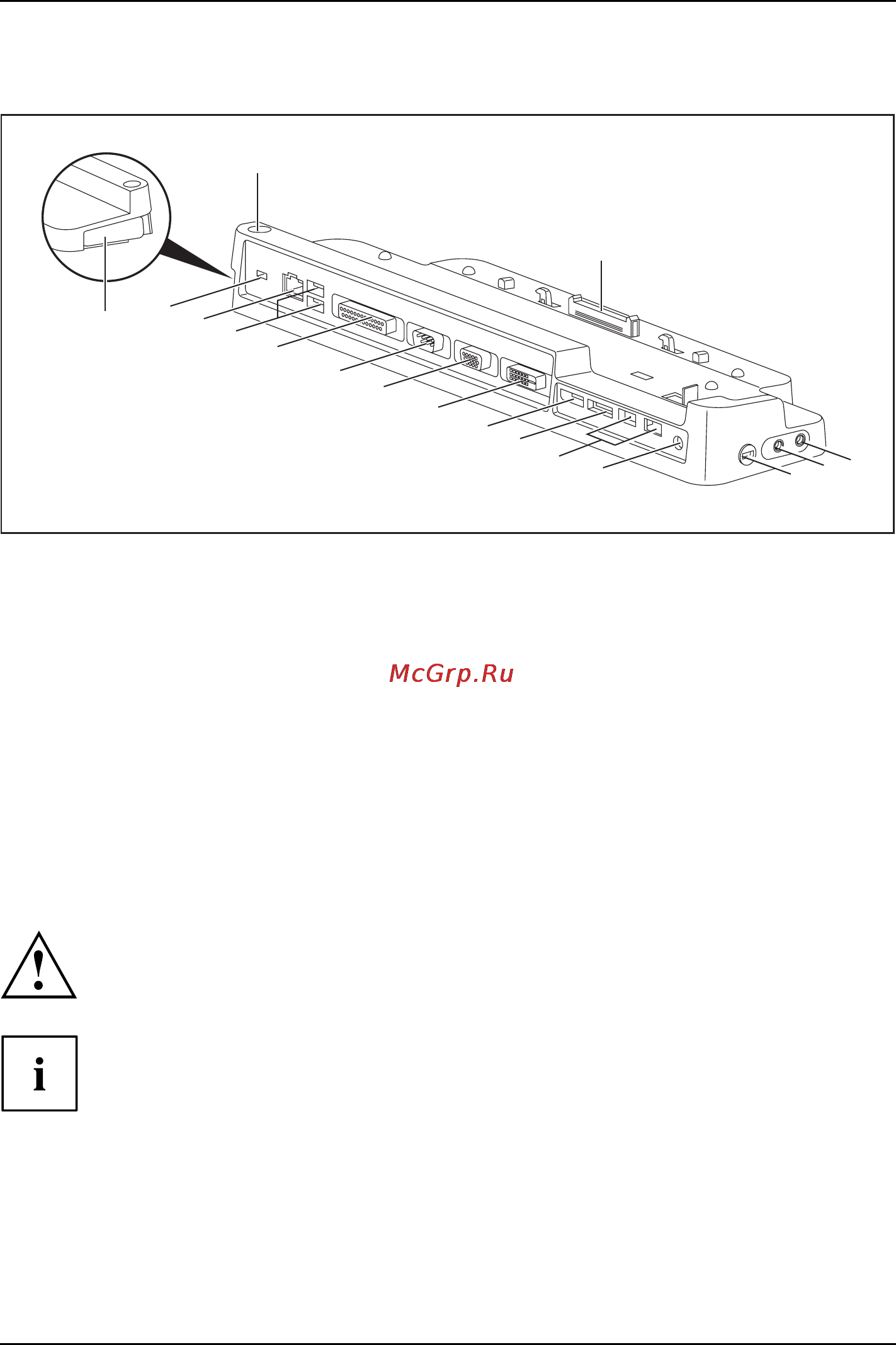

1=Приспособление Kensington Lock
2=Порт LAN
3=Порты USB
4=Параллельный интерфейс
5=Последовательный интерфейс
6=Порт монитора (VGA)
7=Порт монитора DVI-I
8 = DisplayPort
9=Порт e-SATA
10 = Порты USB
11 = Гнездо постоянного тока (DC IN)
12 = Приспособление Security-Lock
13 = Гнездо для подключения наушников
14 = Гнездо для подключения микрофона
/LineIn
15 = Штекер порта-репликатора для
стыковочного порта с нижней
стороны ноутбука
16 = Сетевой выключатель
17 = Рычаг разблокировки
Подключениеноутбукакпорту-репликатору
В случае подключения включенного ноутбука к порту-репликатору могут возникнуть
проблемы. Рекомендуем Вам предварительно выключить ноутбук.
Если ноутбук подключен к порту-репликатору, необходимо подключить
кпорту-репликатору сетевой адаптер.
Еслиноутбукподключенкпорту-репликатору, мы рекомендуем Вам не
пользоваться ноутбуком с закрытым жидкокристаллическим дисплеем.
Возникающий вследствие этого перенагрев может привести к снижению
производительности, а также к повышенной активности встроенного вентилятора.
Порт
-репликатор
► Выключите ноутбук.
► Выньтештекерсетевогоадаптераизрозетки.
► Отсоедините кабель сетевого адаптера от гнезда постоянного тока (DC IN) ноутбука.
Fujitsu Technology Solutions 53
