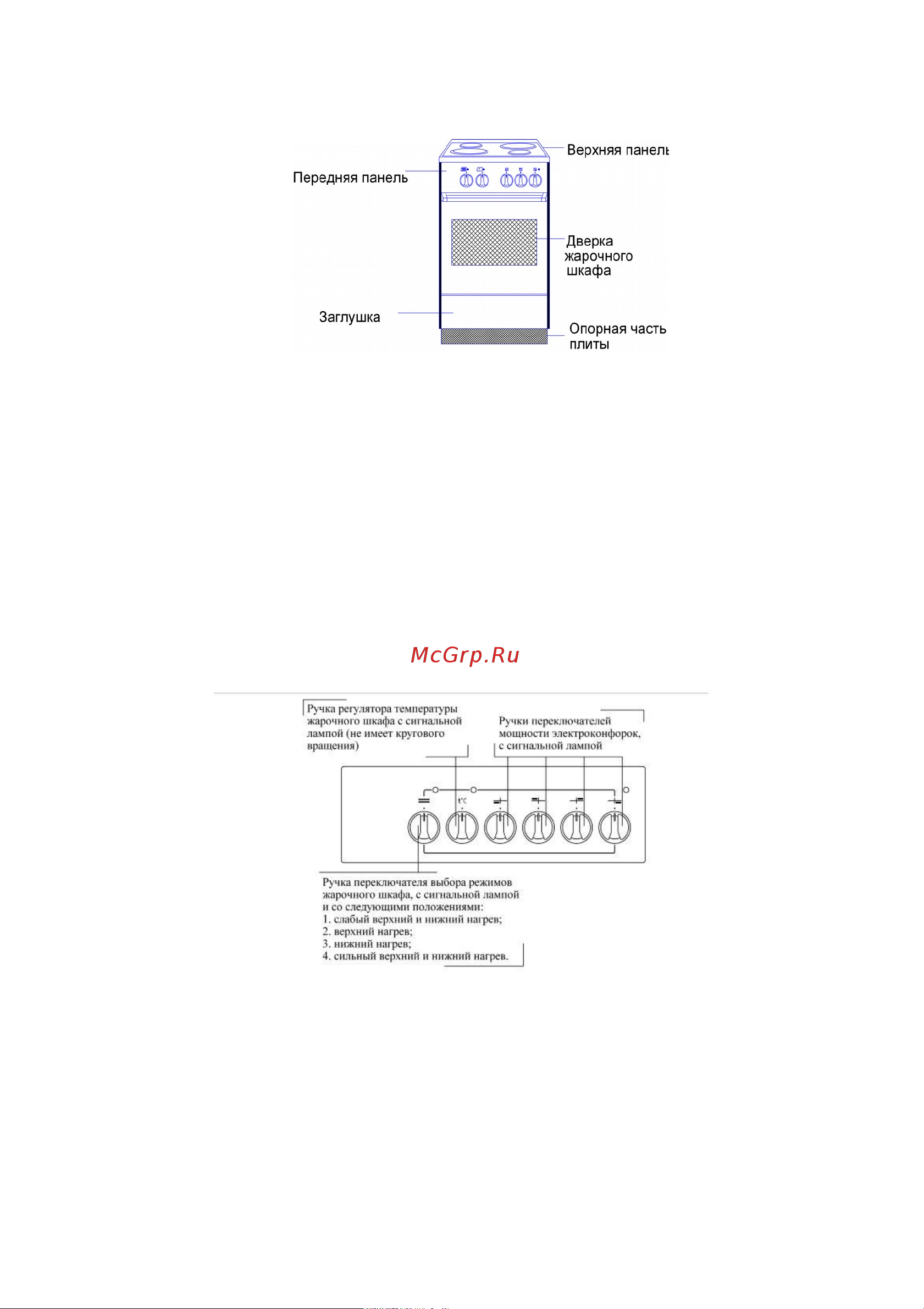

Расположение составных частей плиты показано на Рис. 6.

Рис. 6. Электроплита

6 ОПИСАНИЕ И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ЭЛЕКТРОПЛИТЫ

6.1 ПЕРЕДНЯЯ ПАНЕЛЬ

На передней панели плиты расположены ручки управления и сигнальные

лампочки, назначение которых показано на Рис. 7 и Рис. 8.

Символы на передней панели показаны условно.

Ручки управления, кроме отдельно указанных на рисунке, имеют круговое

вращение. Символ «0» на ручке регулятора температуры означает положение

«выключено», остальные символы соответствуют температурам нагрева жарочного

шкафа.

Рис. 7. Передняя панель плиты CTE-54 bWh
