Ballu EVOLUTION DIGITAL INVERTER BEC/EVI-2500 — монтажный шаблон и уход за электрическим конвектором [2/2]

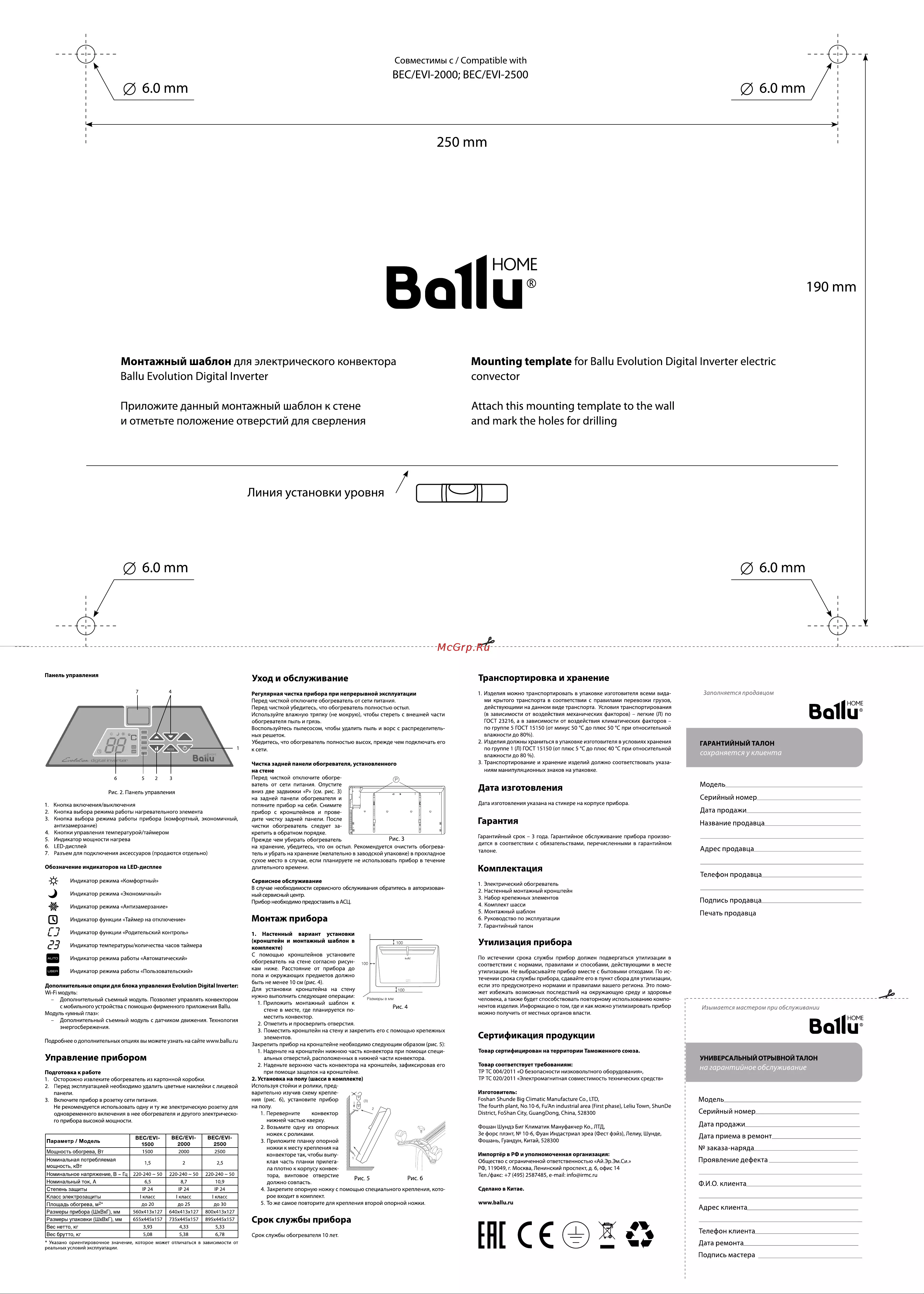

Совместимы c Compatible with BEC EVI 2000 BEC EVI 2500 0 6 0 mm 6 0 mm 250 mm I HOME Ballu Ä 190 mm Монтажный шаблон для электрического конвектора Ballu Evolution Digital Inverter Mounting template for Ballu Evolution Digital Inverter electric convector Приложите данный монтажный шаблон кетене и отметьте положение отверстий для сверления Attach this mounting template to the wall and mark the holes for drilling Линия установки уровня 0 6 0 mm 0 6 0 mm Панель управления Уход и обслуживание Транспортировка и хранение Регулярная чистка прибора при непрерывной эксплуатации Перед чисткой отключите обогреватель от сети питания Перед чисткой убедитесь что обогреватель полностью остыл Используйте влажную тряпку не мокрую чтобы стереть с внешней части обогревателя пыль и грязь Воспользуйтесь пылесосом чтобы удалить пыль и ворс с распределитель ных решеток Убедитесь что обогреватель полностью высох прежде чем подключать его 1 Изделия можно транспортировать в упаковке изготовителя всеми вида ми крытого транспорта в соответствии с правилами перевозки грузов действующими на данном виде транспорта Условия транспортирования в зависимости от воздействия механических факторов легкие Л по ГОСТ 23216 а в зависимости от воздействия климатических факторов по группе 5 ГОСТ 15150 от минус 50 C до плюс 50 C при относительной влажности до 80 2 Изделия должны храниться в упаковке изготовителя в условиях хранения по группе 1 Л ГОСТ 15150 от плюс 5 C до плюс 40 C при относительной влажности до 80 3 Транспортирование и хранение изделий должно соответствовать указа к сети 1 Кнопка включения выключения 2 Кнопка выбора режима работы нагревательного элемента 3 Кнопка выбора режима работы прибора комфортный антизамерзание 4 Кнопки управления температурой таймером 5 Индикатор мощности нагрева 6 ЬЕО дисплей 7 Разъем для подключения аксессуаров продаются отдельно экономичный Обозначение индикаторов на LED дисплее Индикатор режима Комфортный Чистка задней панели обогревателя установленного на стене Перед чисткой отключите обогре ватель от сети питания Опустите вниз две задвижки Р см рис 3 на задней панели обогревателя и потяните прибор на себя Снимите прибор с кронштейнов и прове дите чистку задней панели После чистки обогреватель следует за крепить в обратном порядке Рис З Прежде чем убирать обогреватель на хранение убедитесь что он ост 1 Рекомендуется очистить обогреватель и убрать на хранение желательно в заводской упаковке в прохладное сухое место в случае если планируете не использовать прибор в течение длительного времени Сервисное обслуживание В случае необходимости сервисного обслуживания обратитесь в авторизован ный сервисный центр Прибор необходимо предоставить в АСЦ Индикатор режима Экономичный Индикатор режима Антизамерзание Монтаж прибора Индикатор функции Таймер на отключение Заполняется продавцом _ É НОМЕ Ballu сохраняется у клиента ниям манипуляционных знаков на упаковке Дата изготовления Модел ь___________________________________ Серийный номер___________________________ Дата изготовления указана на стикере на корпусе прибора Дата Гарантия Гарантийный срок 3 года Гарантийное обслуживание прибора произво дится в соответствии с обязательствами перечисленными в гарантийном талоне Комплектация 1 Электрический обогреватель 2 Настенный монтажный кронштейн 3 Набор крепежных элементов 4 Комплект шасси 5 Монтажный шаблон 6 Руководство по эксплуатации продажи_______________________ Названиепродавц а_________________________ Адрес продавца____________________________ Телефон продавца__________________________ Подпись продавца__________________________ Печать продавца 7 Гарантийный талон Индикатор функции Родительский контроль Индикатор температуры количества часов таймера Индикатор режима работы Автоматический Индикатор режима работы Пользовательский Дополнительные опции для блока управления Evolution Digital Inverter Wi Fi модуль Дополнительный съемный модуль Позволяет управлять конвектором с мобильного устройства с помощью фирменного приложения Ballu Модуль умный глаз Дополнительный съемный модуль с датчиком движения Технология энергосбережения Подробнее о дополнительных опциях вы можете узнать на сайте www ballu ru Управление прибором Подготовка к работе 1 Осторожно извлеките обогреватель из картонной коробки 2 Перед эксплуатацией необходимо удалить цветные наклейки с лицевой панели 3 Включите прибор в розетку сети питания Не рекомендуется использовать одну и ту же электрическую розетку для одновременного включения в нее обогревателя и другого электрическо го прибора высокой мощности Параметр Модель Мощность обогрева Вт Номинальная потребляемая мощность кВт Номинальное напряжение В Гц Номинальный ток А Степень защиты Класс электрозащиты Площадь обогрева м2 BEC EVI1500 BEC EVI2000 BEC EVI2500 1500 2000 2500 1 5 2 2 5 220 240 50 220 240 50 220 240 50 6 5 8 7 10 9 IP 24 IP 24 IP 24 1 класс I класс I класс до 20 до 25 Размеры прибора ШхВхГ мм 560x413x127 640x413x127 до 30 800x413x127 Размеры упаковки ШхВхГ мм 655x445x157 735x445x157 895x445x157 Вес нетто кг 3 93 4 33 5 33 Вес брутто кг 5 08 5 38 6 78 Указано ориентировочное значение которое может отличаться в зависимости от реальных условий эксплуатации 1 Настенный вариант установки кронштейн и монтажный шаблон в комплекте С помощью кронштейнов установите обогреватель на стене согласно рисун кам ниже Расстояние от прибора до пола и окружающих предметов должно быть не менее 10 см рис 4 Для установки кронштейна на стену нужно выполнить следующие операции 1 Приложить монтажный шаблон к Рис 4 стене в месте где планируется по местить конвектор 2 Отметить и просверлить отверстия 3 Поместить кронштейн на стену и закрепить его с помощью крепежных элементов Закрепить прибор на кронштейне необходимо следующим образом рис 5 1 Наденьте на кронштейн нижнюю часть конвектора при помощи специ альных отверстий расположенных в нижней части конвектора 2 Наденьте верхнюю часть конвектора на кронштейн зафиксировав его при помощи защелок на кронштейне 2 Установка на полу шасси в комплекте Используя стойки и ролики пред варительно изучив схему крепле ния рис б установите прибор на полу 1 Переверните конвектор нижней частью кверху 2 Возьмите одну из опорных ножек с роликами 3 Приложите планку опорной ножки к месту крепления на конвекторе так чтобы выпу клая часть планки прилега ла плотно к корпусу конвек тора винтовое отверстие Рис 6 Рис 5 должно совпасть 4 Закрепите опорную ножку с помощью специального крепления кото рое входит в комплект 5 То же самое повторите для крепления второй опорной ножки Срок службы прибора Срок службы обогревателя 10 лет Утилизация прибора По истечении срока службы прибор должен подвергаться утилизации в соответствии с нормами правилами и способами действующими в месте утилизации Не выбрасывайте прибор вместе с бытовыми отходами По ис течении срока службы прибора сдавайте его в пункт сбора для утилизации если это предусмотрено нормами и правилами вашего региона Это помо жет избежать возможных последствий на окружающую среду и здоровье человека а также будет способствовать повторному использованию компо нентов изделия Информацию о том где и как можно утилизировать прибор можно получить от местных органов власти Изымается мастером при обслуживании Ä g НОМЕ Ballu Сертификация продукции Товар сертифицирован на территории Таможенного союза УНИВЕРСАЛЬНЫЙ ОТРЫВНОЙ ТАЛОН Товар соответствует требованиям ТР ТС 004 2011 О безопасности низковольтного оборудования ТР ТС 020 2011 Электромагнитная совместимость технических средств Изготовитель Foshan Shunde Big Climatic Manufacture Co LTD The fourth plant No 10 6 Fu An industrial area First phase LeliuTown ShunDe District FoShan City GuangDong China 528300 Фошан Шундэ Биг Климатик Мануфакчер Ко ЛТД Зе форс плэнт 10 6 Фуан Индастриал эреа Фест фэйз Лелиу Шунде Фошань Гуандун Китай 528300 на гарантийное обслуживание Модел ь___________________________________ Серийный номер___________________________ Дата продажи______________________________ Дата приема в ремонт_______________________ заказа наряда___________________________ Импортёр в РФ и уполномоченная организация Общество с ограниченной ответственностью Ай Эр Эм Си РФ 119049 г Москва Ленинский проспект д 6 офис 14 Тел факс 7 495 2587485 e mail info irmc ru Сделано в Китае www ballu ru ЕНЕ cœ 2 Проявление дефекта_______________________ Ф И О клиента_____________________________ Адрес клиента_____________________________ Телефон клиента__________________________ Дата ремонта______________________________ Подпись мастера____________________________
