Руководство по эксплуатации BGM341 00 000 РЭ
5
зазоров между корпусом и столом.
■ Обвести карандашом контуры плиты и извлечь плиту. По краям контура приклеить
уплотнительный материал, для чего, постепенно удаляя защитную пленку с нижней
поверхности уплотнителя и слегка прижимая его к столешнице, обойти по контуру.
■ Аккуратно установить плиту в вырез столешницы.

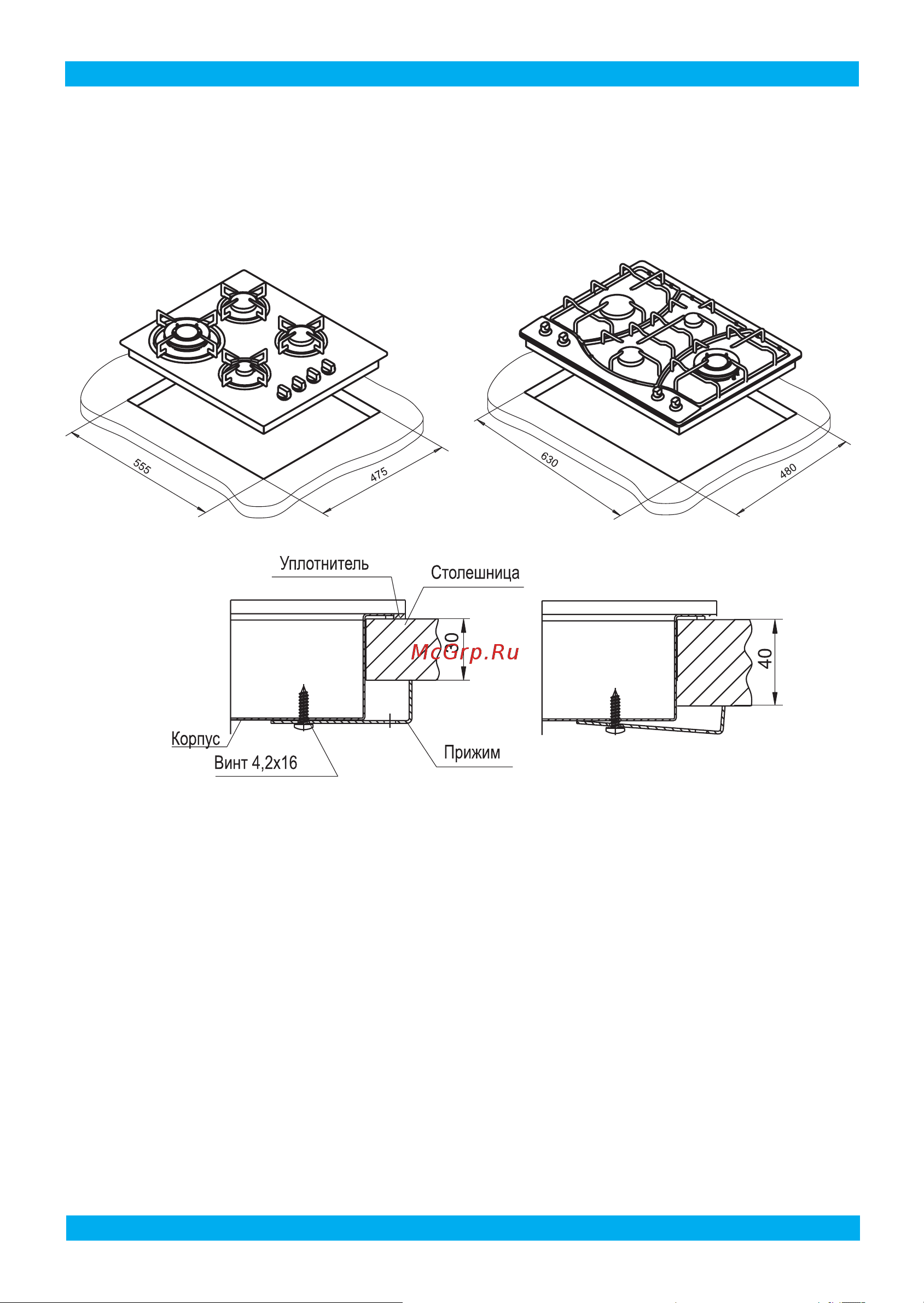

■ Установить прижимы на корпус, закрепив их винтами (рис.2).
4. ПОДСОЕДИНЕНИЕ
Подключение газа возможно с помощью гибкой подводки.
Перед подключением проверить, соответствуют ли условия подклю-
чения (вид газа и давление газа) настройкам плиты.
Параметры настроек плиты приведены в табличке, расположенной
на задней поверхности плиты и в гарантийных обязательствах.
■ При подключении плиты для создания герметичности следует между рампой и под-
водкой для газа установить прокладку или газовый фильтр. Прокладка или газовый
фильтр находится в пакете с комплектующими.
ПОДСОЕДИНЕНИЕ
рис. 2
!
рис. 1
