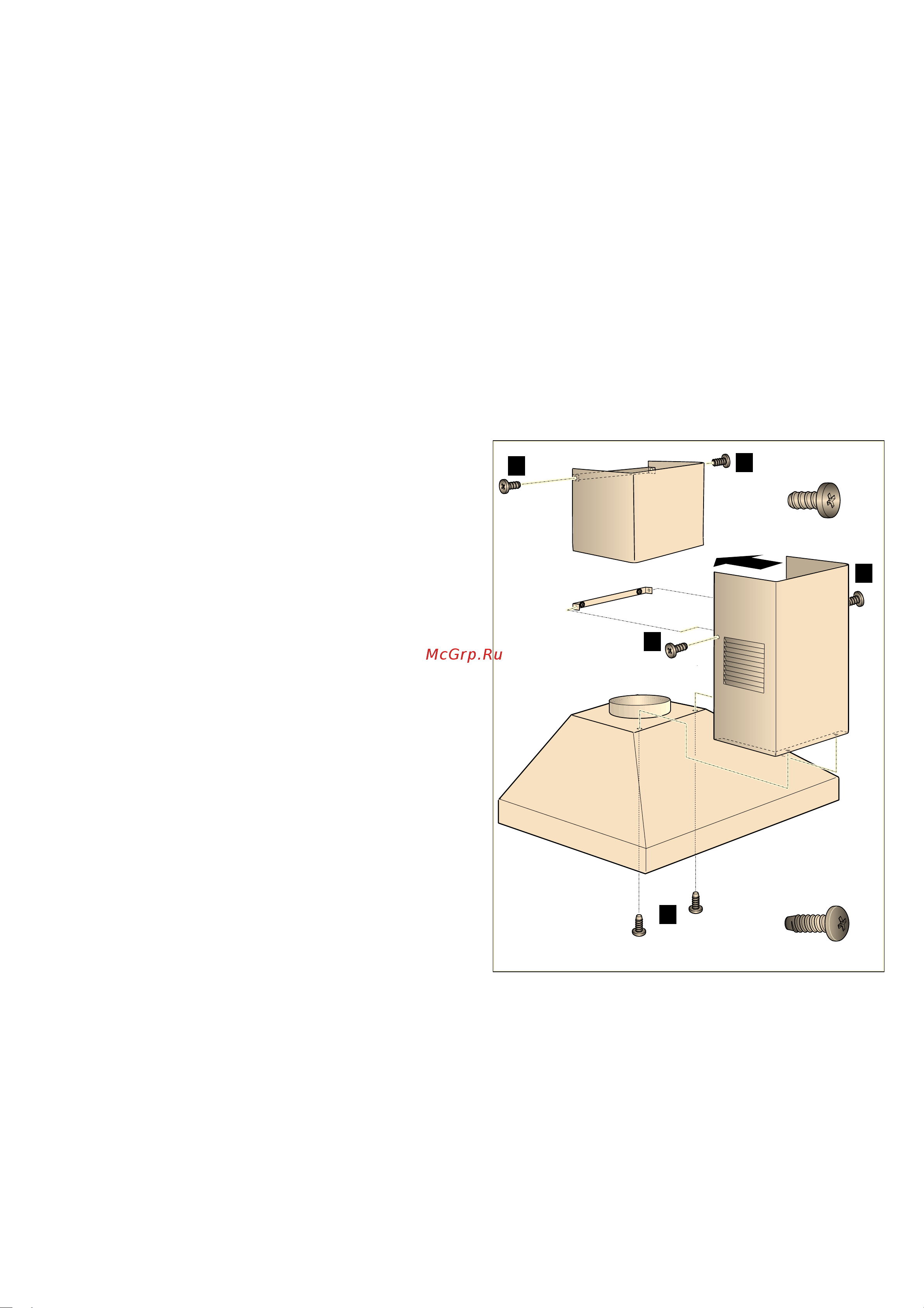

ru Установка Труба для отвода воздуха Монтаж обшивки вытяжной трубы Указание Производитель прибора не даёт гарантии в случае рекламаций касающихся участков трубопровода Предупреждение Опасность травмирования Оптимальная мощность прибора достигается за счёт короткой прямой отводной трубы имеющей по возможности большой диаметр При наличии длинных шероховатых отводных труб большого количества колен или труб с диаметром менее 150 мм оптимальная мощность вытяжки не достигается и шум вентилятора становится громче Трубы или шланги для прокладки трубы для отвода воздуха должны быть выполнены из невоспламеняющегося материала Круглые трубы Рекомендуется внутренний диаметр 150 мм как минимум 120 мм Плоские каналы Внутреннее поперечное сечение должно соответствовать диаметру круглых труб 0 150 мм ок 177 см2 0 120 мм ок 113 см2 Плоские каналы не должны иметь резких изгибов При несоответствии диаметров труб используйте герметизирующую ленту Подключение прибора к сети Подсоединение вытяжной трубы Указание Если используется алюминиевая труба сначала зачистите участок подсоединения 1 Закрепите вытяжную трубу прямо на воздушном патрубке 2 Выполните подсоединение для вытяжного отверстия 3 Загерметизируйте места соединения соответствующим образом Электрическое подключение 1 Вставьте вилку сетевого шнура в розетку с заземляющим контактом 2 Если необходимо стационарное подключение соблюдайте указания приведенные в главе Подключение к электросети 14 Некоторые детали внутри прибора имеют острые кромки Используйте защитные перчатки 1 Разделите секции обшивки вытяжной трубы Для этого удалите клейкую ленту 2 Удалите защитную плёнку с обеих секций обшивки вытяжной трубы 3 Двумя короткими винтами привинтите верхнюю секцию обшивки вытяжной трубы с боковых сторон к крепёжному уголку 0 4 Установите нижнюю секцию обшивки вытяжной трубы на приборе и привинтите двумя длинными винтами снизу 5 Двумя короткими винтами привинтите нижнюю секцию обшивки вытяжной трубы с боковых сторон к крепёжному уголку й Указание Перед тем как привинтить два винта выровняйте обшивку вытяжной трубы
