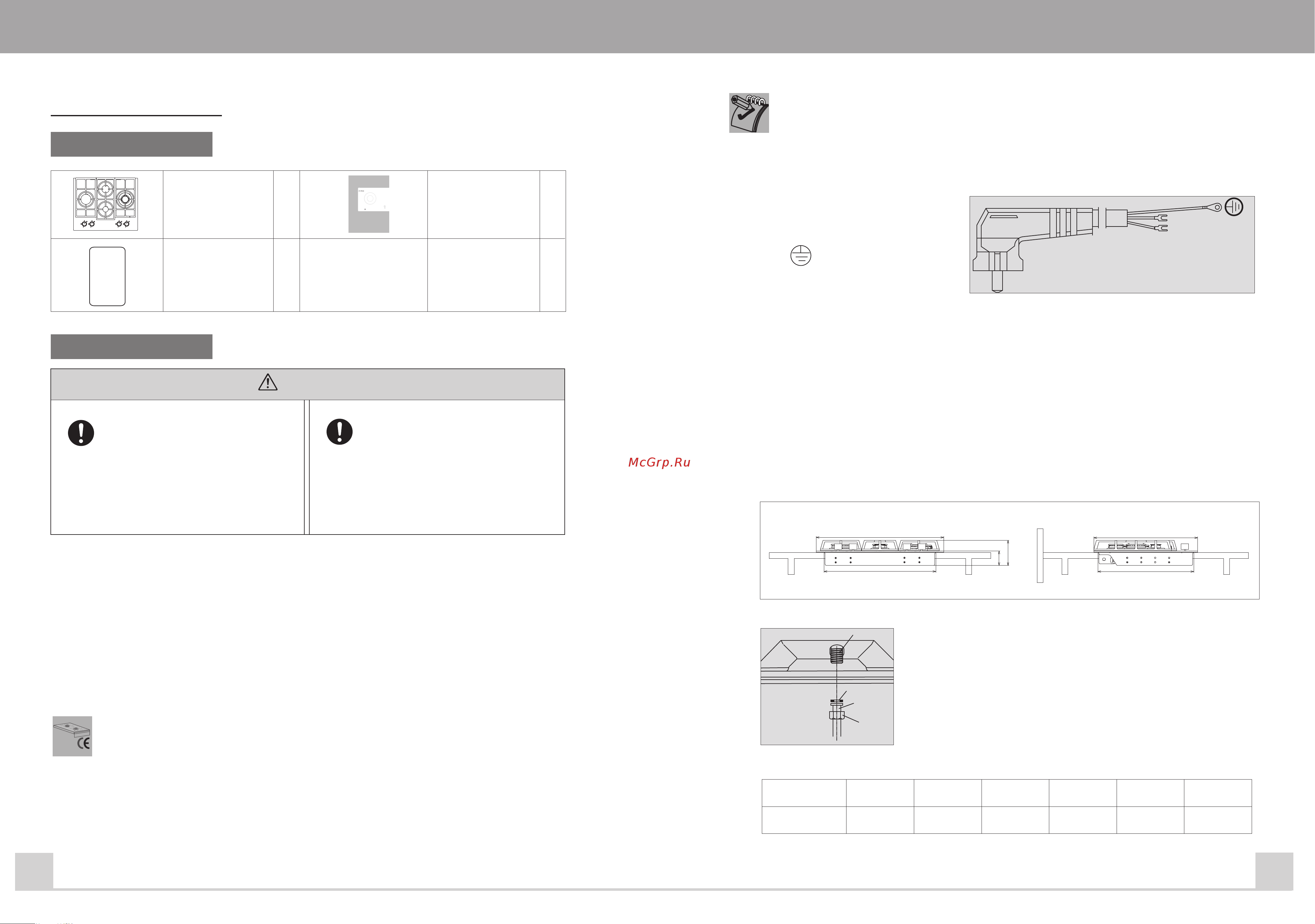

Упаковочный лист
Установка
Руководство
пользователя
1Комплект устройства 1
Способы установки
1.Плиту следует устанавливать в надёжную горизонтальную кухонную стойку. Встраиваемый размер
стойки указан на рис. 9. Убедитесь, что расстояние от горючих материалов более 150 мм, а от
негорючих материалов более 50 мм.
2.Растояние между вытяжкой и газовой плитой должно находиться в пределах от 650 мм до 750 мм.
Если над плитой есть другие навесные элементы, то расстояние между ними должно быть 1000 мм.
Внимание:
Execute Strictly
Execute Strictly
Пожалуйста, не устанавливайте
газовую плиту над кухонными
приборами в плохо
проветриваемом месте.
Убедитесь, что газовый шланг
расположен вдали от
движущихся частей шкафа.
Перед установкой, пожалуйста,
убедитесь, что Вы используете газ
того же типа, что указан на
табличке плиты. Если у Вас
появились сомнения, свяжитесь с
сервисным центром или агентом по
продаже Zigmund&Shtain.
ГАЗОВАЯ ПЛИТА
GTG86502 / GTS86503
GTG60402 / GTS60401
GAS STOVE
User Manual
Please read carefully about the user manual before using the product.
And keep it well after reading, for future reference.
3.Электрическое соединение.
5.Газовое соединение
(1) Соедините устройство с газовой магистралью с помощью металлической трубы (см. рис. 10).
Наденьте кольцо уплотнения В на место крепления С и прикрутите D к газовой трубе А.
(2)Проверка на утечку: нанесите тонкий слой нейтрального моющего средства на место соединения,
откройте газовый вентиль. Если появились пузыри, то немедленно закройте газовый вентиль и
повторите операции (1) и (2) пока пузыри не перестанут появляться.
(3) Если вы используете сжиженный углеводородный газ, пожалуйста, выберите подходящий для
домашнего использования редукционный клапан.
Если шнур питания необходимо заменить, то проволожный вывод нового кабеля должен быть не
менше 0.75мм2(3x0.75кабель), учитывая, что его конец должен иметь заземляющий провод
(жёлто-зелёный) как минимум на 20 мм длиннее.
Используйте только H05V2V2-F кабель или сходный с ним для температуры 90 градусов. Все
работы должны проводиться квалифицированным мастером из авторизованного сервисного
центра, который может провести необходимое подключение согласно следующей схеме.
L=коричневый
N=синий
=жёлто-зелёный
N
L
Рисунок 4
Убедитесь, что напряжение и мощность сети соответствуют значениям, указанным на
табличке, расположенной под защитным покрытием.
Вилка силового кабеля питания и настенная разетка должны быть одного типа и отвечать
текущим нормам электрического соединения. Убедитесь, что силовой кабель заземлён.
Изготовитель не несёт ответственности, если это условие не будет выполнено.
Не используйте преобразователи, адаптеры и распараллеливание.
Рис.10
Рис.9
B
A
F
E
C
D
Модель A（мм） B（мм） C（мм） D（мм） E（мм） F（мм）
640 561 72 126 520 481
A
B
C
D
1
