УСТАНОВКА
ВАЖНО:
НИЖЕПРИВЕДЕННЫЕ УКАЗАНИЯ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ТОЛЬКО
КВАЛИФИЦИРОВАННЫМИ СПЕЦИАЛИСТАМИ В СООТВЕТСТВИИ С
ДЕЙСТВУЮЩИМИ СТАНДАРТАМИ.
ИЗГОТОВИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ПРИЧИНЕНИЕ
ЛЮБЫХ ТРАМВ ЛЮДЯМ, ЖИВОТНЫМ ИЛИ ПОВРЕЖДЕНИЕ ИМУЩЕСТВА,
ВОЗНИКШИХ В РЕЗУЛЬТАТЕ НЕСОБЛЮДЕНИЯ ЭТИХ ТРЕБОВАНИЙ.

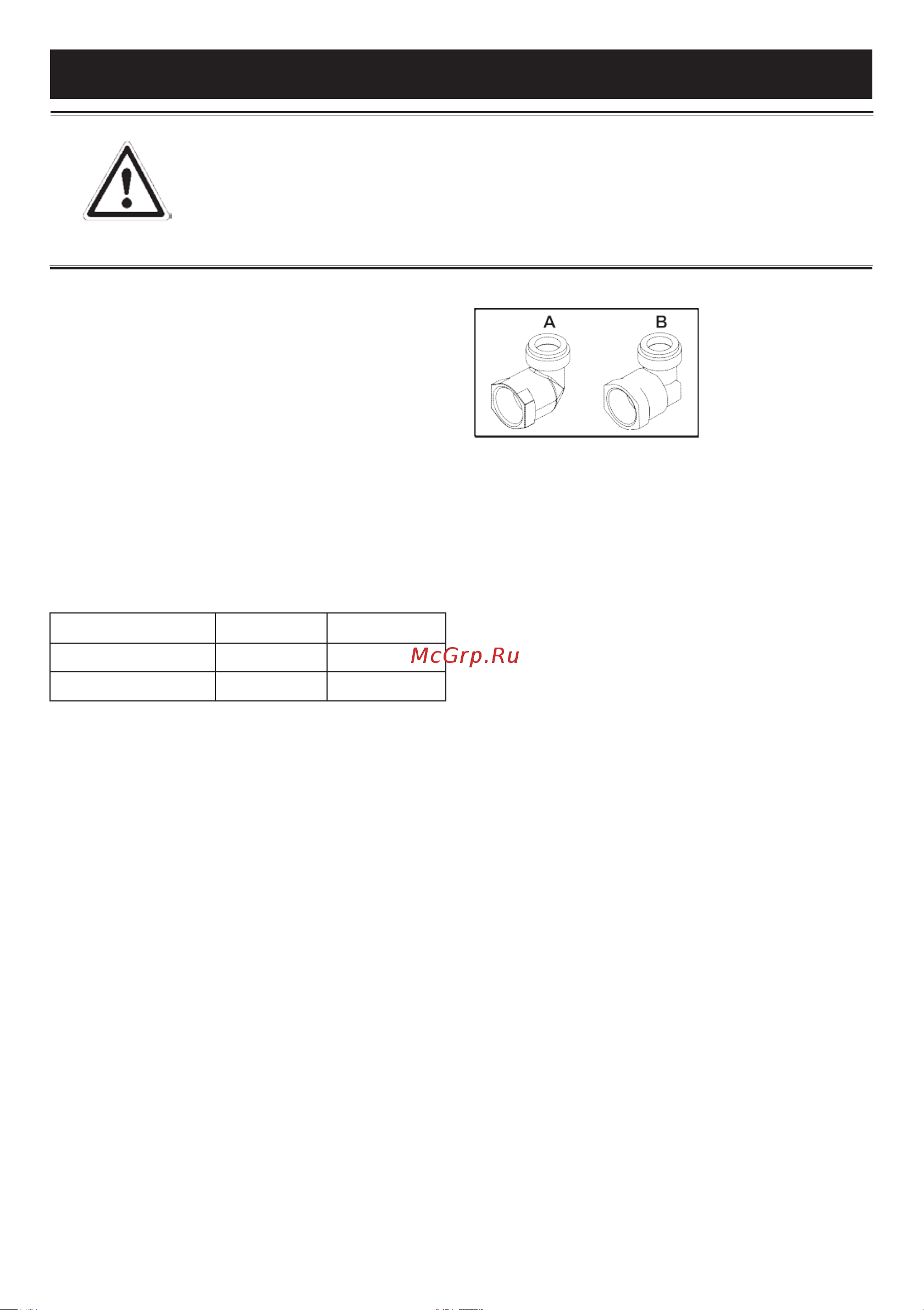

( A или B).
Установка варочной панели
Оборудование предназначено для встраивания
в термостойкую кухонную мебель.
Стенки такой мебели должны выдерживать
температуру 75°C.
Оборудование нельзя устанавливать рядом
с легковоспламеняющимися материалами,
такими как шторы, полотенца и пр.
Выполните отверстие в верхней части
кухонного шкафа с размерами, указанными на
рис. 3 на расстоянии как минимум 50 мм от
оборудования до задней стенки и 100 мм до
боковых.
Модель
L (мм)
P (мм)
MN 165.61
560
480
MN 165.71
750
480
Любые предметы над плитой должны
находиться на расстоянии не менее 760 мм от
её поверхности.
Рекомендуется изолировать оборудование от
мебели внизу, оставляя углубление как
минимум в 20 мм (рис. 4).
При установке плиты над духовым шкафом
следует соблюдать меры предосторожности в
соответствии с действующими рекомендациями
по предотвращению повреждений. Особое
внимание следует уделять положению силового
кабеля и газовода: они не должны касаться
горячих частей плиты.
Более того, если плита устанавливается над
встроенным духовым шкафом без
искусственной вентиляции, необходимо
обеспечить подходящие вентиляционные
отверстия: для нижнего воздушного потока
площадью не менее 200см
2
, для верхнего –
60см
2
.
Крепление панели
Каждая панель оснащена кольцевой
прокладкой. Набор скоб для крепления также
прилагается.
В зависимости от типа поверхности поставляется
необходимый тип крепежных скоб.
Порядок установки:
- Снимите подставки и конфорки с плиты.
- Переверните панель и прикрепите кольцевую
прокладку S вдоль внешней границы (рис. 5).
Разместите панель в отверстии в кухонной
мебели, затем закрепите её винтами V на
крепежных скобах G (рис. 6).
Помещение для установки
Данное оборудование не оснащено
устройством для отвода продуктов сгорания.
Что касается правил вентиляции помещения с
установленным оборудованием обратитесь к
местным законам и правилам.
Внимание:
Электрическое соединение встроенной
плиты и духовки должно выполняться
отдельно для обеспечения безопасности и
для обеспечения возможности простого
удаления духовки из этого блока.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
9
