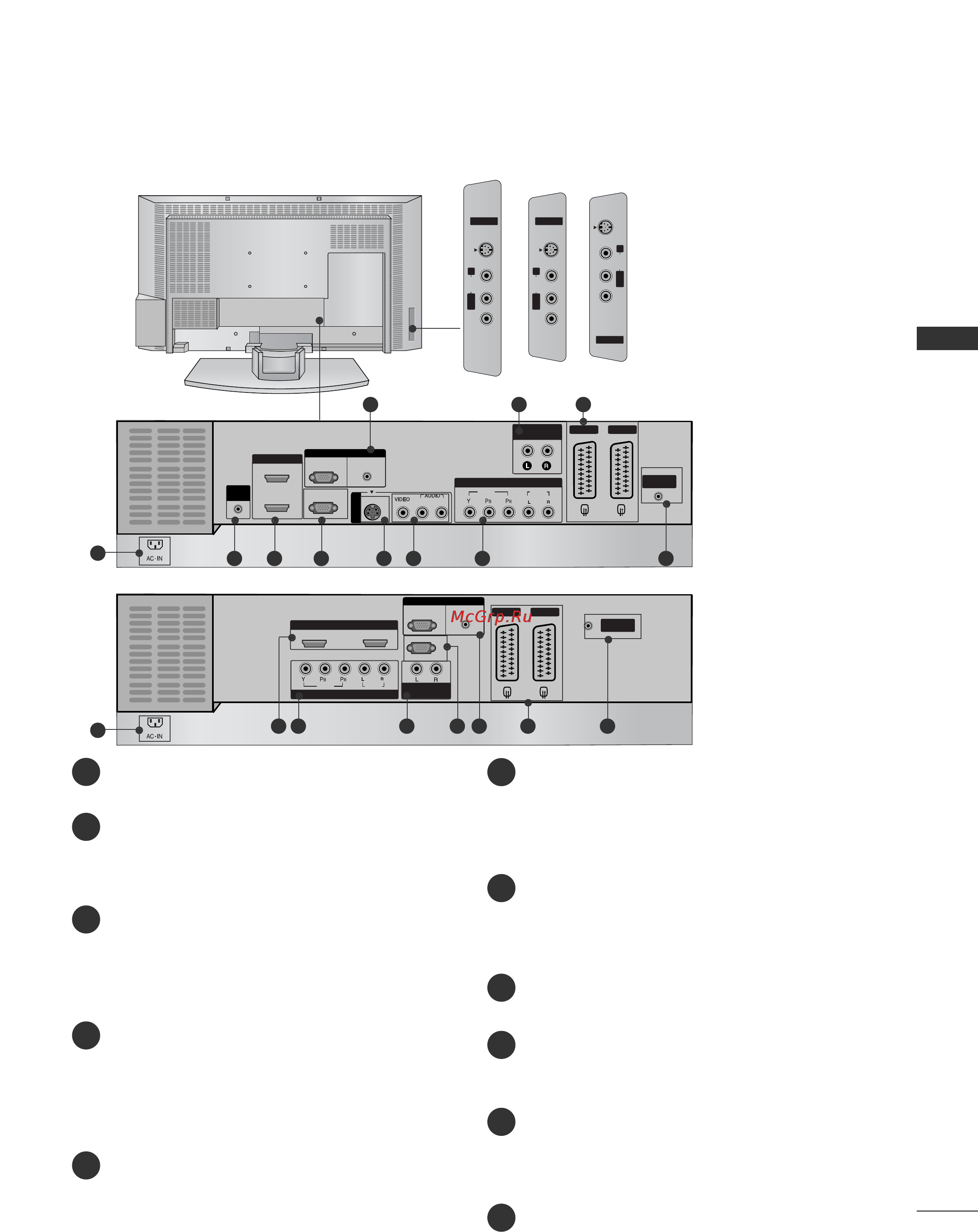

Это задняя панель телевизоров серии 32 37 42 47LB2R Подключение к задней панели 47LB2R 42 37LB2R 32LB2R ШЕЛ 2 IЛ г i 1 VAHIABLE AUDIO OUT Вход АУДИО Служит для прослушивания стереозвука с внешнего устройства Вход ВИДЕО Служит для приема видеосигнала с видеоустройства 7 Я COMPONENT IN Входной порт RGB Аудио Для приема сигнала с компьютера Выходной порт переменного аудио Для подключения внешнего усилителя или дополнительного низкочастотного динамика к системе объемного звучания Q Разъем Euro SCART AV1 AV2 Для приема сигнала от внешнего устройства или передачи сигнала на внешнее устройство с помощью кабелей SCART Вход HDMI Подключите сигнал HDMI к разъему HDMI IN Подключите сигнал DVI видео к порту HDMI DVI с помощью кабеля DVI HDMI Входной порт RS 232C УПРАВЛЕНИЕ ОБСЛУЖИВАНИЕ Подключите последовательный порт устройства управления к разъему RS 232C Вход S Video Для подключения к устройству S VIDEO Разъем для кабеля питания Вход Аудио Видео Этот телевизор работает от источника переменного тока Напряжение указано на странице Спецификации Не подключайте телевизор к источнику постоянного тока Для приема аудио видеосигнала от Порт пульта дистанционного управления внешнего устройства ф Вход компонентного сигнала Component Для приема компонентного аудио видеосигнала от устройства А Антенный вход
