![Zanussi GPZ263LK [10/36] Сборка](/img/pdf.png)
Zanussi GPZ263LK [10/36] Сборка
![Zanussi GPZ263LK [10/36] Сборка](/views2/1857216/page10/bga.png)
L
N
1. Подсоедините провод зеленого-желтого
цвета (земля) к зажиму вилки,
отмеченному буквой «Е», символом
заземления
или окрашенному в
зелено-желтый цвет.
2. Подсоедините провод голубого цвета
(нейтраль) к зажиму вилки, отмеченному
буквой «N» или окрашенному в голубой
цвет.
3. Подсоедините провод коричневого цвета
(фаза) к зажиму вилки, отмеченному
буквой «L». Он всегда должен
соединяться с фазой сети.

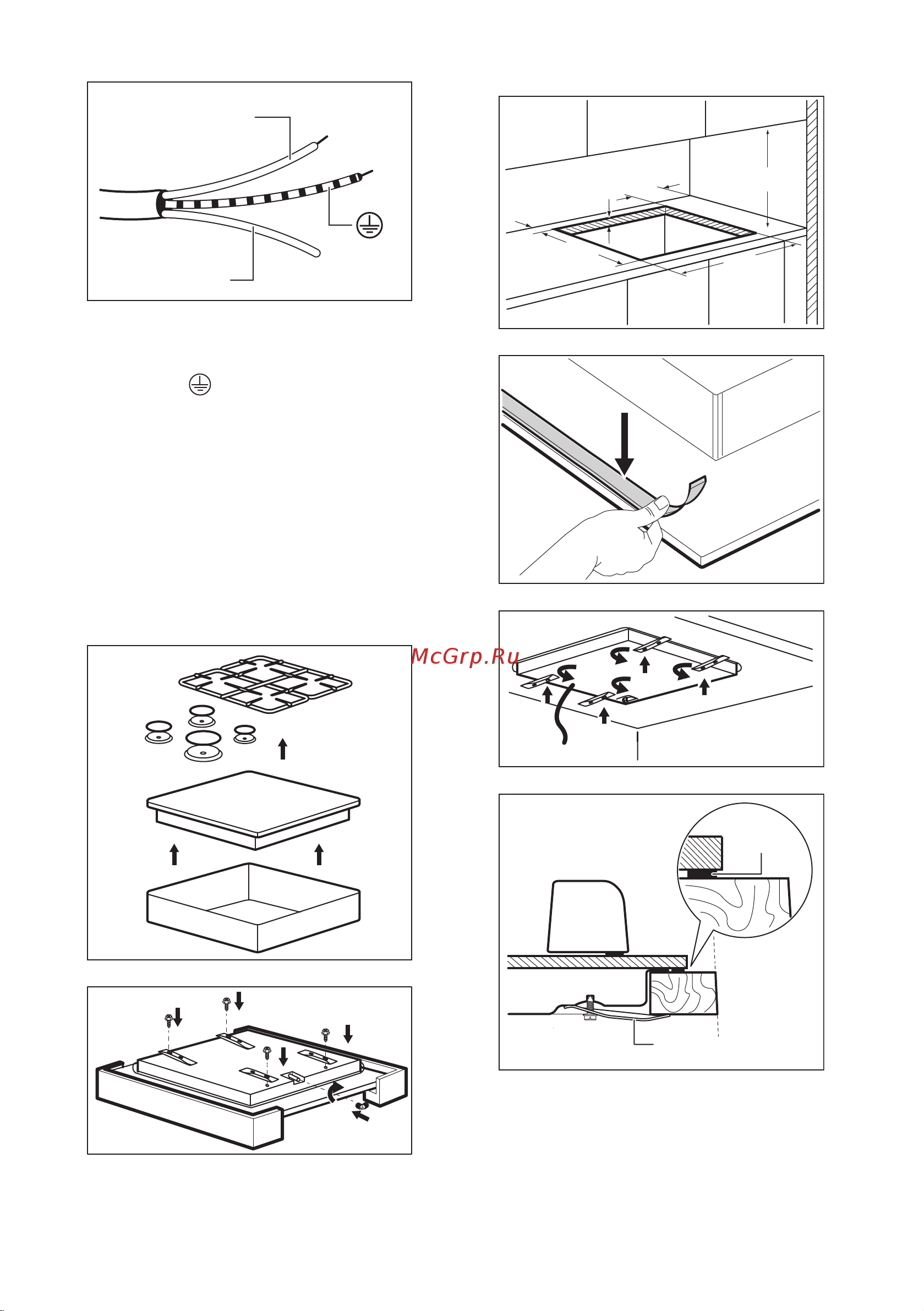

СБОРКА
1.
2.
3.
min. 55 mm
min. 650 mm
550 mm
2
0
+
min. 100 mm
30 mm
470 mm
2
0
+
4.
5.
6.
B
A
А) входящая в комплект поставки
герметизирующая прокладка
B) входящие в комплект поставки
крепежные скобы
10
