RUS Инструкция по применению RUS Инструкция по применению

ВЫТЯЖКИ КУХОННЫЕ

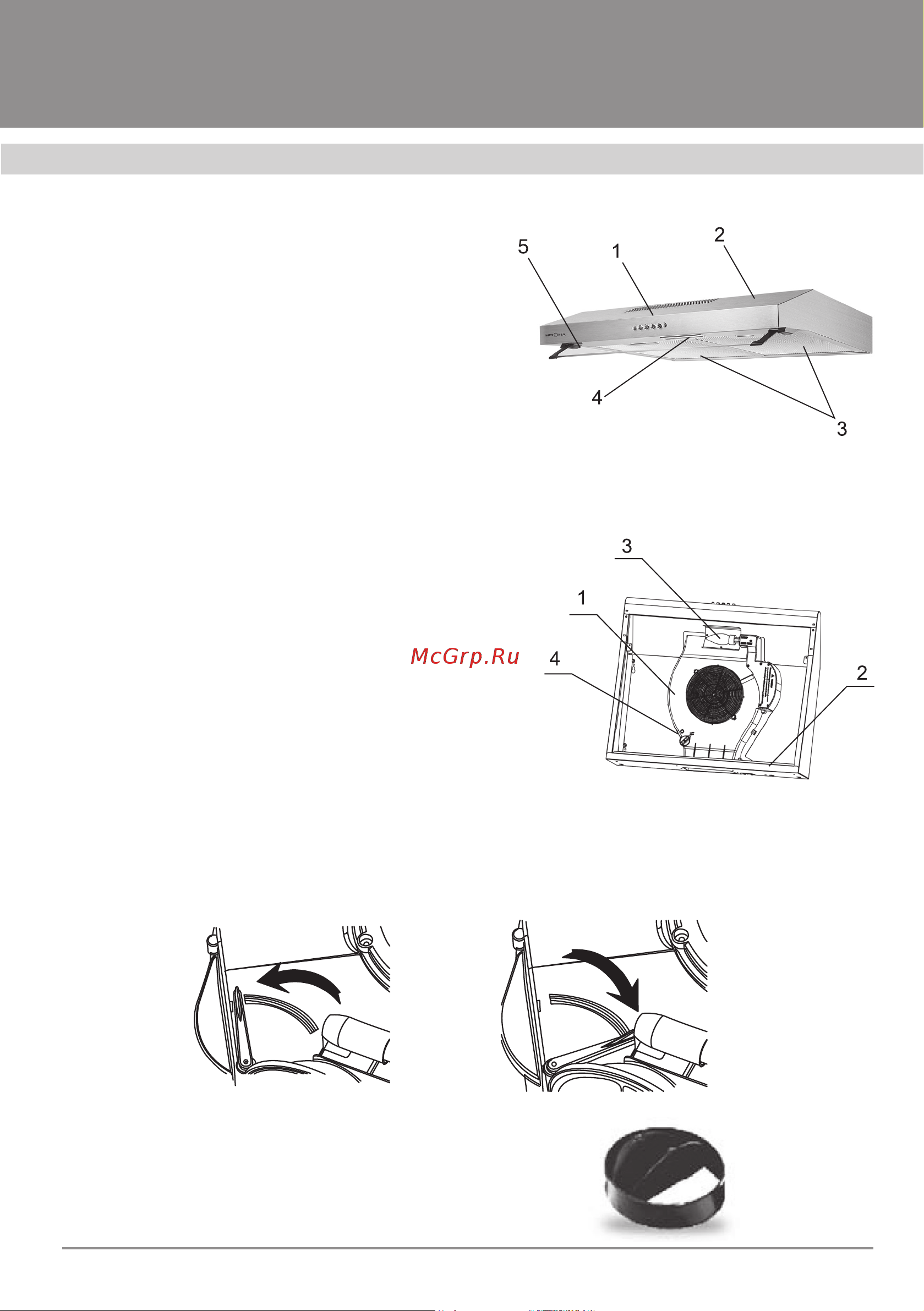

Наружная часть вытяжки состоит из

следующих составных частей (см. рис. 1):

1. Переключатель режимов работы вы-

тяжки.

2. Корпус вытяжки.

3. Алюминиевый жироулавливающий

фильтр.

4. Защитное стекло лампы подсветки.

5. Откидной стеклянный козырек.

Внутри вытяжки (после снятия откид-

ной панели) находятся (см. рис. 2):

1. Короб мотора с мотором и крыль-

чаткой в сборе и с монтажной колодкой.

2. Корпус вытяжки.

3. Лампа подсветки.

4. Переключатель режимов работы.

Заслонка для изменения режимов рабо-

ты вытяжки (см. рис. 3): отвода воздуха в

вентиляционную шахту (б) или рециркуля-

ции (а).

В поставляемые части входят:

1. Комплект крепежа вытяжки к стене и к под-

весному шкафчику.

2. Переходной фланец (см. рис. 4).

Рис. 1

Рис. 2

Рис. 3bРис. 3a

Рис. 4
